Кто-нибудь работал с Клапаном воздушным утепленным КВУ. Там есть ТЭНы для подогрева, которые включаются для снятия обледенения. То-бишь включается подогрев тает лёд, а потом открываются заслонки. Кто-нибудь знает на какое время включаются эти тэны по продолжительности нагрева? Как определить растаял лёд уже или нет?
Комментарии: 40
Ilya
А когда и из-за чего лёд образуется? Может обычный температурный датчик поставить, какие ставят на шкафы обогрева воронок? РТ 320 вроде
Sano
в зимний период вентиляционные каналы замерзают и образуется наледь. Датчик кажет температуру, но не может определить весь лёд растаял или нет. У меня уже установлен на улице и внутри датчик.
Ilya
В месте установки сильная влажность? Из-за чего образуется наледь?
Sano
Там север. Там лета почти нет.
Maksym
а укутать каналы невозможно? и подогрев только по внутреннему датчику настройка, например, на +10, как только ниже - греть.
Sano
вот и у меня миллион версий, а никто конкретики из заказчиков дать не хочет. Сделай чё-нибудь.
Maksym
за крайние северные регионы сказать не могу, но у нас связка, которую я обозвал, работает. У ПВ вентмашин, с подготовкой наружного воздуха, правда нужно не забыть за цепь защиты, чтобы тэны не погорели (бывали случаи, обдув не работал, а тэны грели и стреляли)
Sano
вот я за тэны и переживаю. как их от перегрева можно защитить в вентиляционной решётке этой? У меня приточка и вытяжка. На вытяжке стоит вентилятор. На приточке вентилятора нет. Только заслонка с подогревом.
Maksym
а канальные использовать не вариант уже? чтобы подготовка была внутри помещения
Anonim
Во всех вентустановках (на основе контроллеров), которые довелось видеть, есть так или иначе реализованный подогрев клапана приточного воздуха (по времени). Там, где нет контроллера, там термомеханическое реле Эта защита тэнов дифференциальным датчиком давления на вентиляторе реализуется. Нет разницы давлений до и после = вентилятор не работает = не включаем тэны
Sano

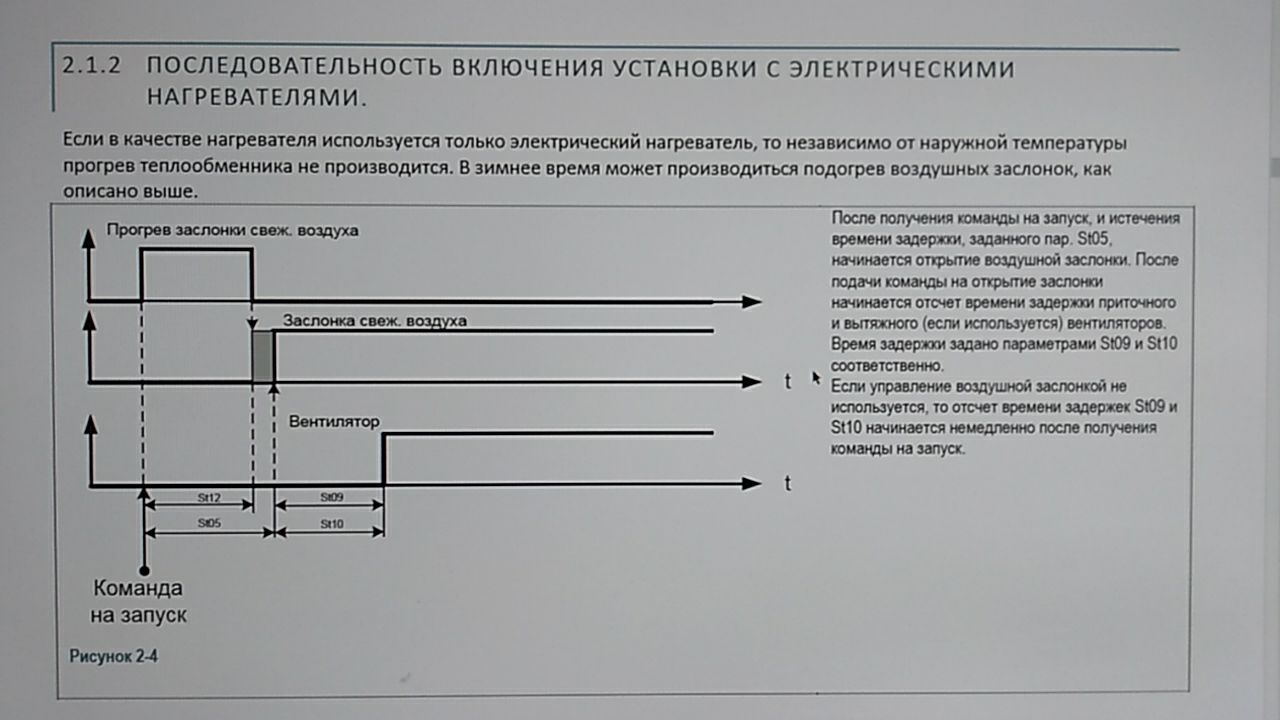

диаграмка наглядная хорошая. но вот время подогрева так я и не узнал. Логику и последовательность работы я тоже представляю. Меня интересует как раз вот эта уставка по времени на подогрев. Есть какаие-то усреднённые значения?
Anonim
Нет, только при пусконаладке это выставляется, и затем корректируется при необходимости
Sano
Тогда заведу в контроллер и буду на пусконаладке в контроллере выставлять время. Только если контроллер гавкнет, то хрен не управление клапанами. Укомплектовать не получится. Оборудование уже куплено. Докупать никто не будет.
Anonim
Для датчика этого всего два штуцера надо, и два отверстия в воздуховоде диаметром 5 мм каждое Если контроллер гавкнет, то никакой вентиляции вообще не будет А что за контроллер, известно уже?
Sano
ДА. ОВЕН ПР102 с двумя модулями расширения ПРМ24
Anonim
А, ну там должно входов-выходов хватить и для дифманометрического датчика. В крайнем случае его НЗ контакты включить в цепь контроля запуска двигателя (если такой есть)
Maksym
это самое простое решение. остальное получится "костыли" и как бы не вышло неприятностей. Еще есть вариант по реле протока воздуха это делать, но та ж фигня, что и с датчиком - докомплект
Sano
Вот и я думаю, что проще в контроллере программу изменить, чем перемонтаж и докупка или замена оборудования на объекте.
Maksym
я не за программу писал, а имел в виду докомплект. Прогамма по затратам заказчика только проще, но не все ею можно решить.
Anonim
Если вы в москве, я могу вам отдать один датчик, он лишний
Sano
Я не в москве. Но если я принесу датчик мне скажут ты где его взял неси назад у нас в проекте нет )))
Anonim
Проектанты х...евы™
Sano
Согласен. Мало того что щит ЩСН просрали, так ещё и щит микроклимата забыли упомянуть. Вот теперь пытаюсь собрать всю информацию чего есть у них и как из всего что есть сделать микроклимат и щсн. Чтобы всё работало. В опросном листе написано щит ЩСН количество 0. А как запитывать оборудование не подумали. Мы, мол, думали оно само по себе запитывается и никуда не надо включать оборудование микроклимата.
Anonim
Ага, на пердячем пару работает)
Maksym
Так а что тут не понятно, это у электриков в проекте и похеру, что ТЗ им никто не давал, ибо эти страшные две буквы пугают многих, сам боюсь, иногда
Anonim
Иногда предусмотрено только параметрирование, но не свободное программирование. Особенно в случае комплектных установок Если задача — защитить тэны от включения при закрытой/замерзшей заслонке, то нужен либо концевик заслонки, либо прессостат на вентиляторе Можно попробовать выставить клапан на мороз и посмотреть, за сколько секунд оттает, если обрызгать его водой из пульверизатора Если так уж хочется определить время
Sano
скорее всего опытным путём будем время смотреть. и выставлять уставки в контроллере. плохо, что ручной режим отваливается без контроллера.
Anonim
А что такое "ручной режим" применительно к вентустановке?
Sano
Если контроллер вышел из строя, то в ручную нельзя включить с кнопок.
Anonim
Там наверняка контакторы в цепях питания приводов, тэнов, вентилятора. Щелкайте ими вручную, на здоровье
Sano
Ага отвёрткой нажимать на них ))
Anonim
Ну можно и так) огрызки карандашей вставлять. Есть же контакторы с дублирующим ручным управлением Для таких случаев запрограммированный контроллер держат в ЗИП Благо овно это не заоблачно стоит
Sano
Вот поэтому и ОВНО Не буду же я им сименс покупать. У заказчика кукушка уедет от цены. У него от Zelio уже башню сносит, мол дорого. Пускай ОВНО ремонтирует.
Maksym
к сожалению не всегда ставят этот датчик.
Sano
вот у меня его нет. Не предусмотрен. даже клапан без концевика, непонятно открылся он или нет.
Maksym
укомплектовать можно
Anonim
На чиллеры ставят термоханические, с каппиляром
