Добрый вечер. Пару вопросов по заземлению. Многоквартирный дом, старый жилой фонд, TN-C. 1. Допускается ли в этажном щитке разделение PEN на PE и N (помоему нет, поправьте)? 2. Допускается ли соединение корпуса (земли) стиральной машины/бойлера с PEN проводником (тупо перемычка в розетке)? 3. Коректно ли утверждать что в этажном считке есть заземление, если там есть всего лишь PEN?
Комментарии: 28
Flash

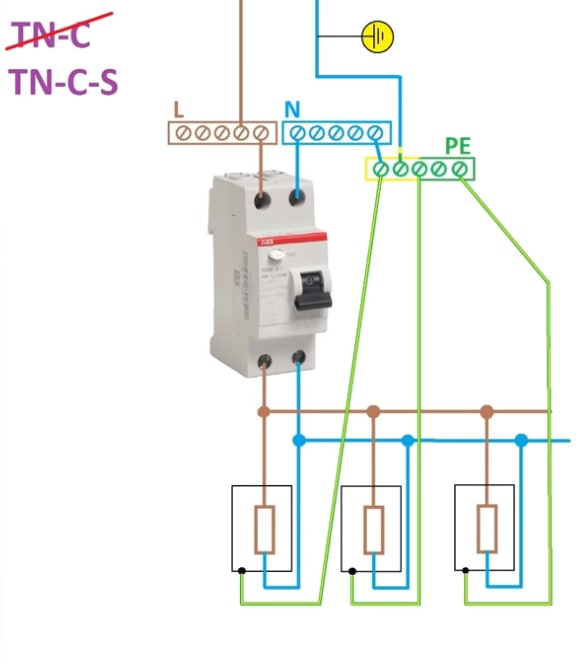

если коротко то 1. для определенного оборудования - да, об этом гласит пункт ПУЭ 1.7.80 2. это стрёмная тема - есть ряд нюансов - обрыв нуля или случайная замена фазы и нуля на розетке при ремонтах-реконструкциях а на третий вопрос мне самому интересно ответ узнать) адекватная схема такая: рабочий ноль через УЗО, корпусное заземление в обход УЗО.
Pavel
Вся петрушка в том что в одном и том же доме, в двух разных квартирах, две разные бригады делали ремонт. Одна бригада разделила в щитке pen Вторая бригада накидала перемычек. Лично для меня и тот и тот вариант опасен и уж лучше без них. Ну для владельцев квартир это ещё и вопрос денег за работу. И если так делать заземление нельзя, то помимо слов надо еще обосновать законом, почему нельзя. А местный электрик с жека кричит что все шитки заземлены и в доме есть заземление, хотя в шит приходит только два алюминивый кабеля на которых весят по ореху. В ПУЭ рылся и ответа для себя не нашол.
Igor
Стоит пьяному электрику перепутать ноль с фазой или отгорит ноль -все окажется на корпусах "заземленного" оборудования... в общем, не надо искать PE , где его нет 1. Разлеление в этажном щитке? Это для какого такого оборудования? В пуэ есть конкретный пункт , где сказано о месте разделения. И это не этажный щит
Flash
видимо в первую очередь для стиралок и бойлеров
Igor
Какая разница для чего? Разделение в этажном щите не даст ожидаемого эффекта. А вот поджарить кого-то -это пожалуйста
Flash
без УЗО - не даст, а с УЗО - должно датьт
Flash
не стоит допускать к щитку пьяного электрика, независимо ни от чего
Igor
Для стиралок и бойлеров в таких случаях есть УЗО
Gar
Пьяного только к стакану
Flash
ну да, разве что так)
Gar
Пьяному пьяное
Flash
и закуску, чтоб совсем не упоролся.
Gar
И посатижи изъять
Igor
А замыкание фазы на корпус в этажном щите? Смоделируйте ситуацию.
Flash
такую ситуацию должна отрабатывать защита на ВРУ если она конечно там есть 0_0
Andrew
а там скорее всего 3 предохранителя)
Flash
тогда ситуация печальная
Andrew
покажите мне дом, где нет заземления, но есть релейка на вводе)
Flash
не смогу никаким образом
Igor
Рубрика . PE с корпуса этажного щита и другие мифы... Я б за это банил. Но я не админ, к счастью
Andrew
это же классика "нельзя, но если очень хочется - то можно"
Igor
Угу. Всегда ж отрабатывает)) надежность 100%)
Pavel

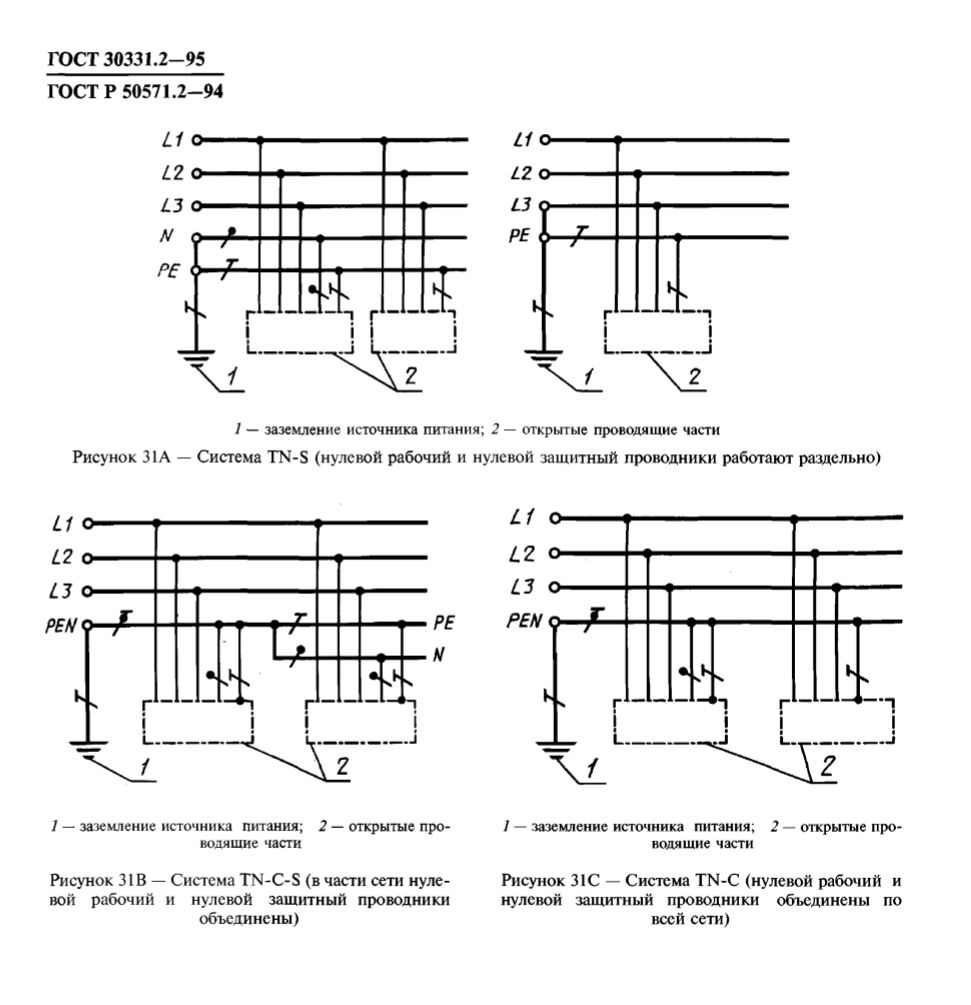

Выходит что можно в розетке ставить перемычку при tn-c. Судя по госту.
Igor
В розетке? Вы гост не с той стороны смотрите)
Gregory
Pavel
Ну как трактовать данные схемы? Там pen висит на корпусе. Ну пускай без розетки. Как доказать людям что нельзя, суть то не в том как по уму, а как доказать что нельзя.
Igor
Внимательно читать , не вырывая из контекста. Это всего лишь иллюстрация, какие типы заземления бывают. А где и как их применять, можно почитать дальше и в том же ПУЭ. Есть четкие указания, где надо разделять PEN В интернетах все рассказано. В роликах из канала в описании чата и на сайте даже наглядно и со всеми ссылками. А тем, кто не хочет понимать, ничего не докажешь.
Flash
так щитки то не то что бы заземлены отдельным контуром, щитки по-сути занулены, PEN это ж и земля и ноль.
