"сборочный чертеж, содержащий позиционные обозначения элементов и их ориентацию. Спецификация с позиционными обозначениями элементов и их номиналами." есть какие-то материалы на эту тему? не знаю как делать, и не особо гуглится
"сборочный чертеж, содержащий позиционные обозначения элементов и их ориентацию. Спецификация с позиционными обозначениями элементов и их номиналами." есть какие-то материалы на эту тему? не знаю как делать, и не особо гуглится
Комментарии: 13
Andrey
ГОСТ?
Anonim
для заказа на заводе нужно
Andrey
и в каком виде это надо?
Anonim
у них в требованиях гост не указан, так что не знаю
Andrey
дай первоисточник
Anonim
Сборочный чертеж или монтажную схему, содержащую позиционные обозначения элементов и их ориентацию (PDF, DXF); • Спецификацию-перечень позиционных обозначений элементов и соответствующих им номиналов. Перечень должен точно соответствовать исходному файлу и монтажной схеме по позиционным обозначениям и перечню предоставляемой комплектации по количеству элементов и их номиналам и содержать информацию, в том числе, о неустанавливаемых компонентах (PDF); например http://www.zproton.ru/sborka_pilotnyx_partij.html
Andrey
ну экспортни в PDF слои где будет понятно где на плате какой элемент и отдельно перечень элементов а еще лучше напиши письмо и спроси в каком виде они это хотят
Anonim
слои из pcb? разве это имеет смысл, если у них и так гербер есть?
Andrey

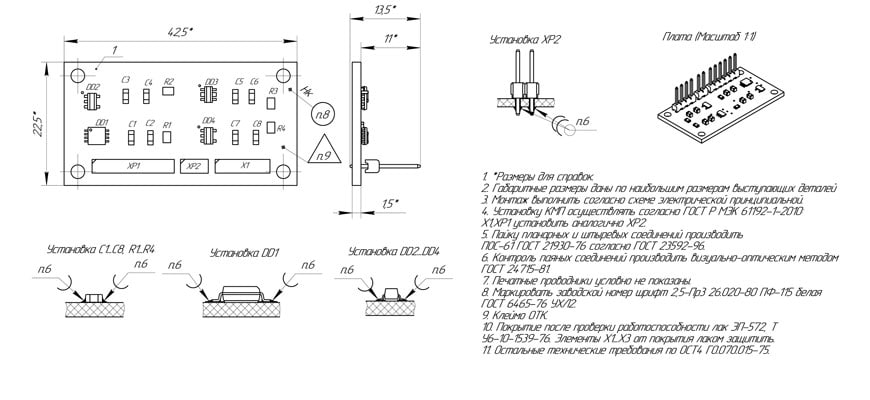

в гербере вроде как нету самих элементов вот как-то так но не обязательно по ГОСТ наверное у тебя поверхностный монтаж?
Anonim
в pcb же их тоже нет
Andrey
ну значит придется нарисовать а то как они поймут что паять и куда неужели в шелкографии нету обозначения элементов?
Anonim
да есть у меня два одинаковых кондера и один датчик, на плате указана сторона
Andrey
кондерам плюсики подпиши если полярные
