По моему разумению,упоминая статью ДА,вы всё больше запутываетесь сами и других путаете. У него показано разделение в МКД. А в частном доме никто не будет сидеть на вашей нулевой шине, если грамотно оформлена ГЗШ
По моему разумению,упоминая статью ДА,вы всё больше запутываетесь сами и других путаете. У него показано разделение в МКД. А в частном доме никто не будет сидеть на вашей нулевой шине, если грамотно оформлена ГЗШ
Комментарии: 83
Andrew
а по моему у него уже с "ШУ" идет 5 проводов, а следовательно и делить надо там же
Vadim
После разделения совершенно верно Я согласен с этим. Он кстати об этом и писал,а ты его начал путать терминами))
Andrew
потому что нет такого термина и он меня начал путать)
Vadim
Зануда)
Andrew
есть такое) а еще есть такое)
Mik
Коллеги, кто может точно подсказать по распоряжениям? Вопрос в следующем: обязательно ли выполнение всех технических мероприятий? Я поясню, электроустановка очень простая (авр), на ней выполняется тех процесс. Обязательно ли установить переносное заземление? Там на авр его даже крепить не куда. Или делать 2 видимых разрыва? И нужно ли вывешить плакат "работать здесь", если и так очевидно где работать?
Andrew
смотря что делать по распоряжению
Mik
Тех обслуживание согласно карте
Andrew
у нас обслуживание авр производят по распоряжению только при отключении основного оборудования
Mik
У нас утверждён перечень работ, выполняемых по распоряжению и эти работы туда входят
Andrew
это лишь значит, что на них не надо выписывать наряд и к ним применяются другие условия. описаные в пунктах работ по распоряжениям)
Mik
Да я понимаю. Вопрос в том, необходимо ли выполнять именно все пункты технических мероприятий или нет. Лично я не вижу смысла вешать плакат работать здесь
Andrew
нужно у меня на работе например 2 КТПНа в 5 метрах друг от друга, полностью одинаковые, только 1 и 2 номера) или например если у тебя АВР в ячейке КРУ - то ты вешаешь плакат именно на ту ячейку, где авр а на другие вешаешь стой напряжение
Evgeniy
Под АВР вы подразумеваете автоматический ввод резерва? То есть вы будите работать во вторичных цепях?
Aleksey
Кстати, вопрос. Надо ли устраивать заземление для дачного дома в виде щупа в землю или достаточно земли от общеей сети СНТ?
Maks
всм щуп? Там же контур, если делать
Aleksey
можно чуть подробнее или ткните где почитать?
Maks
заземление делается на контур из арматуры какой-нибудь тбычно
Aleksey
Можно на винтовую сваю? 2метра
Maks
вот это не знаю Его ж мерить надо поидее
Aleksey
ага А без него совсем плохо? У соседей спрашивал, ни у кого нет
Maks
без если не дрючат то можно)
Vadim
Потому что СНТ формировалось в то время когда это было в порядке вещей, сейчас это под запретом
Aleksey
Что под запретом?
Mik
Да, автоматический ввод. На сколько я понимаю - на первичных
Andrew
так в первичке это уже не работа авра, это уже основное оборудование)
Andrew
но если тебя интересует вопрос именно об установке пз то - "21.4. В электроустановках напряжением до 1000 В при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин, выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность заземления присоединений этих РУ, щитов, сборок и подключенного к ним оборудования определяет выдающий наряд, распоряжение."
Vadim

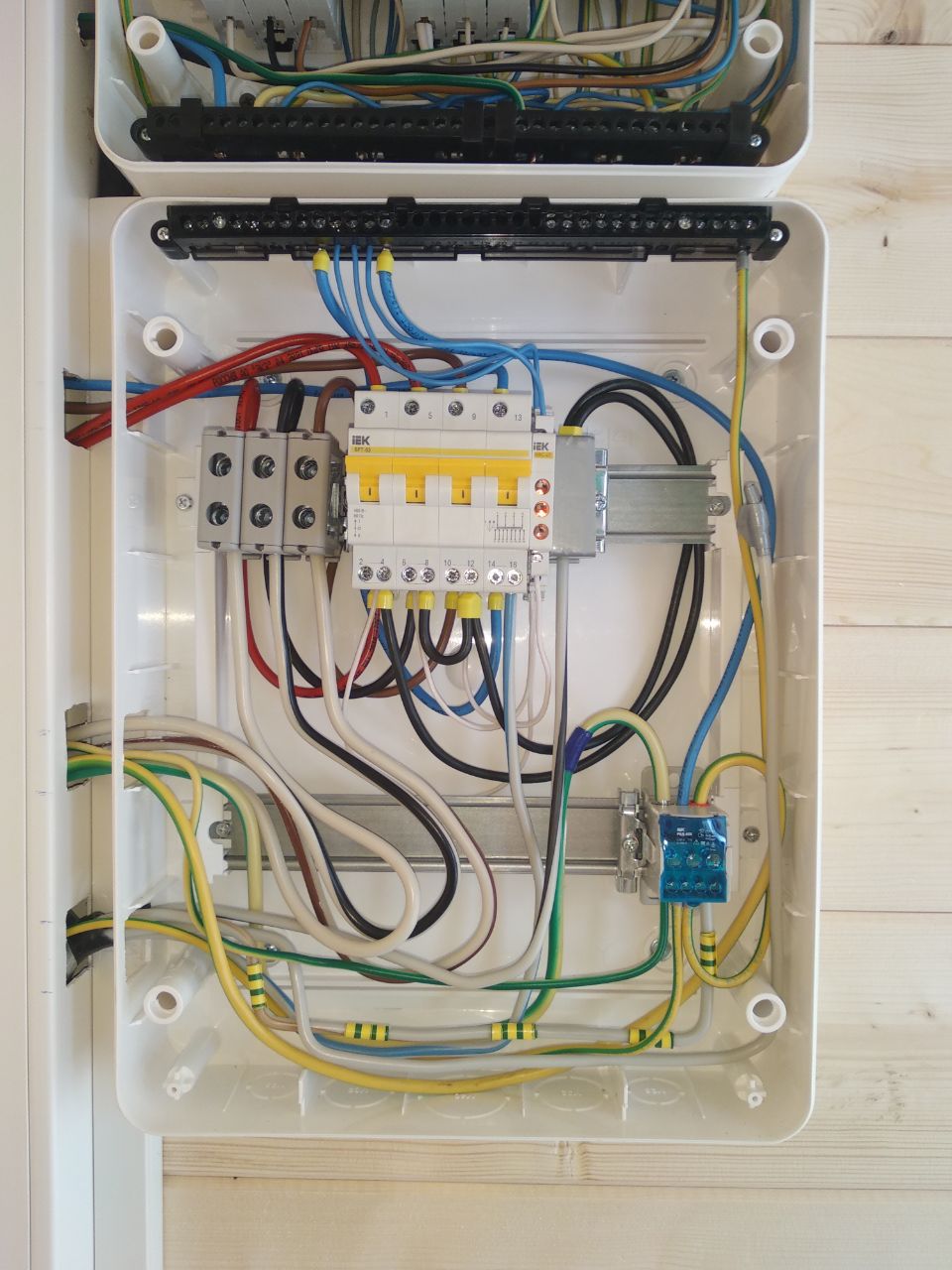

На,позанудствуй. Принимается критика,только обоснованная)
Andrew
да я же не по щитам, найди кого-то другого)
Vadim
Так там справа внизу ГЗШ)
Andrew
вопрос про распоряжения мне ближе и интереснее))
Vadim
Земля от общей сети СНТ это система тнс, которая должна быть превращена в тнцс Соскакиваешь,я понял)
Andrew
та не, просто первый раз слышу, чтобы в оперативные цепи ставили заземление)
Andrew
а что это за штука по середине? а то я смотрю и не могу понять схему)
Vadim
Реверсивный переключатель внешняя сеть-однофазный генератор
Andrew
а между 4 и 8 нет перемычки из-за сечения черного провода?
Vadim
На 4 идёт с клеммы правой напрямую жила, а на 8 через перемычку с 12
Aleksey

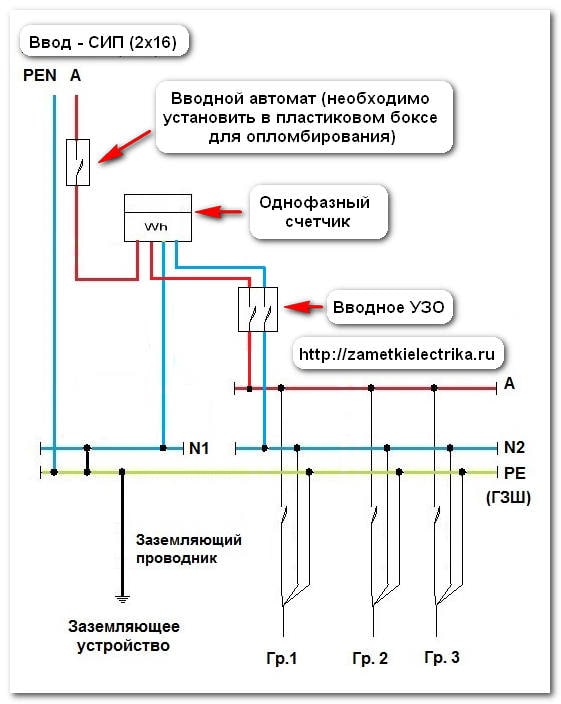

Ребят,а может кто-то посмотреть условную схему щитка на предмет правильность TN-C-S? Я чот сомневаюсь в себе
Vadim
Правая клемма это переход с алюминия на медь фазы генератора
Andrew
ну так 4 8 12 это же 1 фаза генератора?
Vadim
Конечно)
Andrew
ну вот я и спрашиваю, почему 4 отдельно, а 8-12 шлейфом)
Maks
А сверху что за елда?
Vadim
Потому что в клемму я могу только две жилы зажать))
Andrew
ты же знаешь, с такими схемами тебе никто денег не даст, переделывай)
Vadim
Ладно, а деньги вернуть заказчику? Как думаешь?)
Vadim
Можно было просто перемычками сделать,я так
Andrew
вот я и говорю, не по фен-шую)
Robocop
Перемычку, синий провод, нельзя было как и 2 черных провода под дин рейку сунуть?
Vadim
Можно,не принципиально
Linxuil

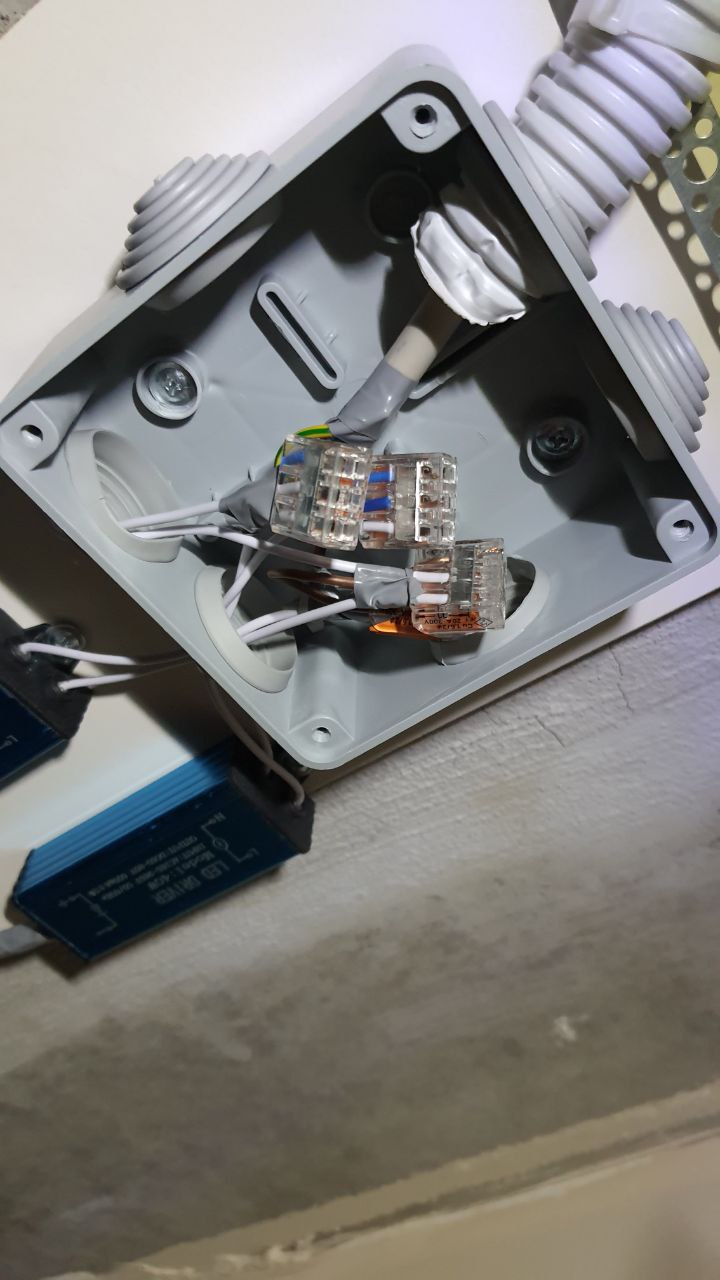

Товарищи специалисты, подскажите любителю - есть ли какой нибудь вариант похожий на шины в электрощите, для разделения одной линии на три кроме ваго? Знаю, что есть клемники, с отверстиями для крепежа самого клемника к поверхности, но они по сути для удлинения, а мне не хочется городить перемычки или несколько концов в один клемник пихать. Хочется, чтобы эту шину можно было бы прикрутить внутри распределительной коробки и она не болталась как ваго. Пока так сделал, на пяти пиновых ваго, а раньше были на каждую линию по две трех пиновых ваго.
Linxuil
Ребят, помогите советом
Andrew
ты в распред коробки хочешь кросс модули вместо ваго пихать?)
Linxuil

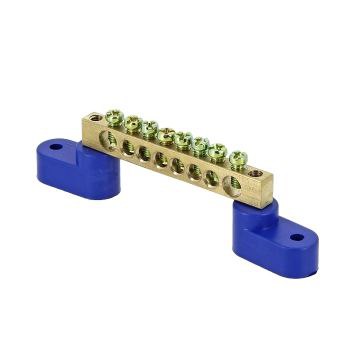

Я нашел такие шины, но они не заизолированные, на первом фото с синими уголками. Хочется что то типа ваго или этой шины, но заизолированое и похожее на обычные клемники пластиковые, который на втором фото.
Andrew
зачем блин?
Alex
а концевать у вас есть чем гибкие провода?
Linxuil
Есть наконечники с обжимкой и паяльник
Vadim
Скрутка сделайте и пайку. Будет неразъемное соединение
Aleksey
тут есть рядом в магазе ЭТМ
Alex
в те шинки, что вы хотите обязательно нужно наконечники, но в коробке ваго рациональнее
