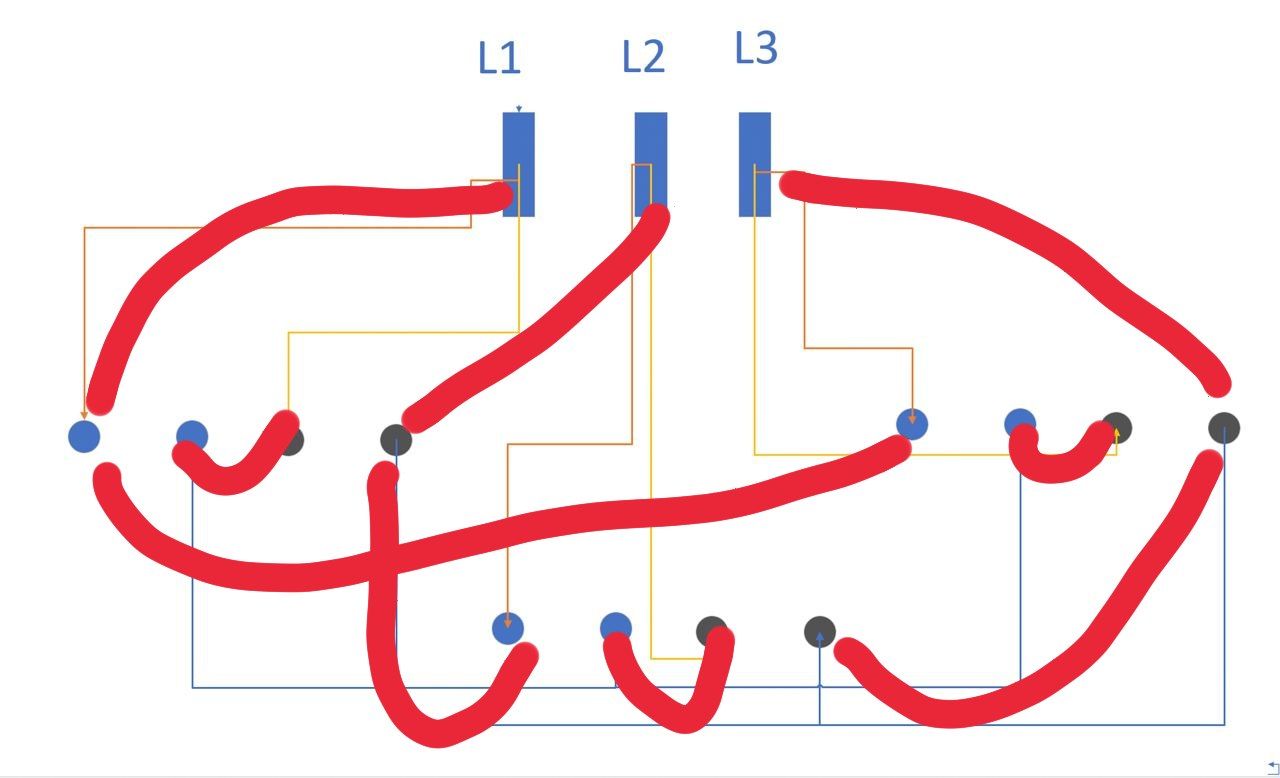

задачки на ночь глядя: есть однофазный калорифер. Его надо переделать под 3 фазы. В нём 6 тенов. Схема подключения других модификаций предусматривает 3х фазное подключение без общей точки. Данная модификация работает при напряжение питающей сети 230В. регулировать нагрев будет трёхфазный симисторный регулятор, управляемый сигналом 0-10В. Есть ли у вас какие-либо варианты улучшить схему? Замечания? Что будет, если один из тенов выйдет из сстроя? а вот из паспорта схемы включения почему последовательно? или ты просто сиськи нарисовал?)
Комментарии: 9
Anonim
Тьфу
Ir2113s
Странные схемы. Там виден вариант 2 звезды из тэнов на 400 В. И вариант с треугольником тэнов на те же 400 В. Но, так то, 2 отдельных звезды, как на схеме первого поста - вполне норм. Не знаю, что можно улучшить. При перегорании 1 тэна - 2 других выйдут на пониженную мощность, да и всё. Вот нули звёзд я бы не объединял, если нет возможности прицепить их к нулю сети А работа симисторного регуля не нагадит в сети объекта?
Anonim
про объединение не понял... в схеме не предусмотрено. Но N будет в кабеле, если что ) здесь наши полномочия всё а чем он там гадит? как пофильтровать?)
Ir2113s
Режет потребление вдоль полуволн напряжения на фазах. Если это цех, то пофиг. А в помещении с небольшим по мощности вводом - может вызывать мерцания светилей.
Anonim

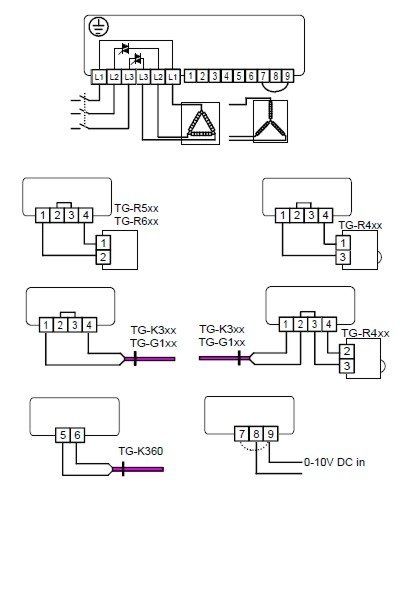

Симисторные регуляторы температуры TTC25
Ir2113s
Ааа, хитрят, симисторы только в 2 фазах Я бы тогда 2 отдельные звезды оставил бы Да, звёзды не объединять их нулями. Просто 2 отдельные, но соединены параллельно на фазы
Anonim
Есть какие нибудь подводные, при выходе из строя произвольного тена? Помимо снижения мощности
Ir2113s
Не просматривается проблем
Anonim
Эксплуатировать буду в квартире) Регулировка подогрева притока вентиляции
