Инвертор никак не связан с нулём трансформатора, питающего вашу линию. Поэтому относительно нуля «из сети» потенциал любого вывода инвертора будет равен примерно 0. Простое мнемоническое правило: источники питания должны строго разделяться. В противном случае... в лучше случае ничего не будет работать; в худшем — не будет работать даже когда всё будет переделано правильно. :-)
Комментарии: 25
Illia
Понял, спасибо, тогда придется брать контактор на 4 контакта Спасибо большое
Vadim
В идеале, конечно, использовать два отдельных контактора с блокировками. Иначе в момент переключения могут быть интересные (с исследовательской, но не с потребительской точки зрения) эффекты.
Illia
Как же оно будет работать на отдельных, оно же должно переключать с 1 линии на 2 и наоборот
Vadim

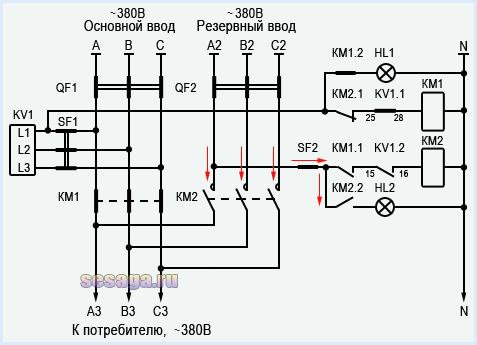

Вот типовая схема.
Vadim
Я вот недавно в ходе экспериментов выяснил, что китайский контактор слишком неодновременно отключает свои контакты — этого хватает для срабатывания УЗО. Опять же, если внешняя линия отключена на обслуживание, и тут вы на долю секунды, переключаясь, подадите в неё питание со своего инвертора...
Leonid
Хотел спасти друга Прах Дарвина 21+ Прах Дарвина 21+ Один вопрос, нахрена они там леса собрали
Andrew
чтобы ты баян запостил)
Leonid
Сори, не встречал ранее
Eco1
Накуя они стоят впритык к высоковольтной ЛЭП? Земли мало...
Anonim
это какая-то теория заговора. Недавно видео попалось, как у кого-то на участке экскаватор утонул и его вытаскивали. В Ленинградской области где-то. Тоже, Россия, огромная страна, земли дохрена, но зачем-то нарезают участки на болоте, где даже экскаваторы тонут
Dok
Чет ты перемудрил. Он всего лишь хочет один из выводов инвертора занулить намертво, а фазный контактором перекидывать
Illia
Точно, но я не знал что нужно инвертор "нулить" просто хотел с него фазу взять а ноль брать от сети 220
Vadim
Угу. И это будет работать, если, скажем, до коммутации все подключения к данному контактору изолировать.
Illia
Изолировать значит отключить ? Почему так ?
Vadim
Потому что контакты в контакторах, повторюсь, замыкаются и размыкаются не идеально одновременно, особенно при наличии нагрузки.
Dok
Да пусть делает. Не вижу технической сложности. 4п контактор на нз контакты +- аккума, на еще два можно 220 от инвертора. На но фаза с сети. Прка сеть есть- контактор включен- питание поступает через его контакты на потребителей. Обесточивается- якорь откидывается, разрывает от сети потребителей, подключая к инвертору, и запуская инвертор. Не оч безопасно, но работать будет
Vadim
Ну так и я говорю, что работать будет, но — не безопасно. :)
Dok
Когда кто на это внимание обращал?)
Eco1
А реле задержки поможет?
Dok
2 контактора надо. Желательно реверсивные
Vadim
Реверсивного как раз одного хватит, по идее?
Dok
А вообще и на одном работает. Сосед себе замутил такой АВР. Прицепил допконтакты на контактор 4п, и в генераторе у него задержка запуска в 15 сек. Работает Ну да. Там мехблокировка якорей взаимная
Vadim
Если правильно соображаю, их пара нужна всё равно.
Dok
Ну и выдержку, да- желательно
