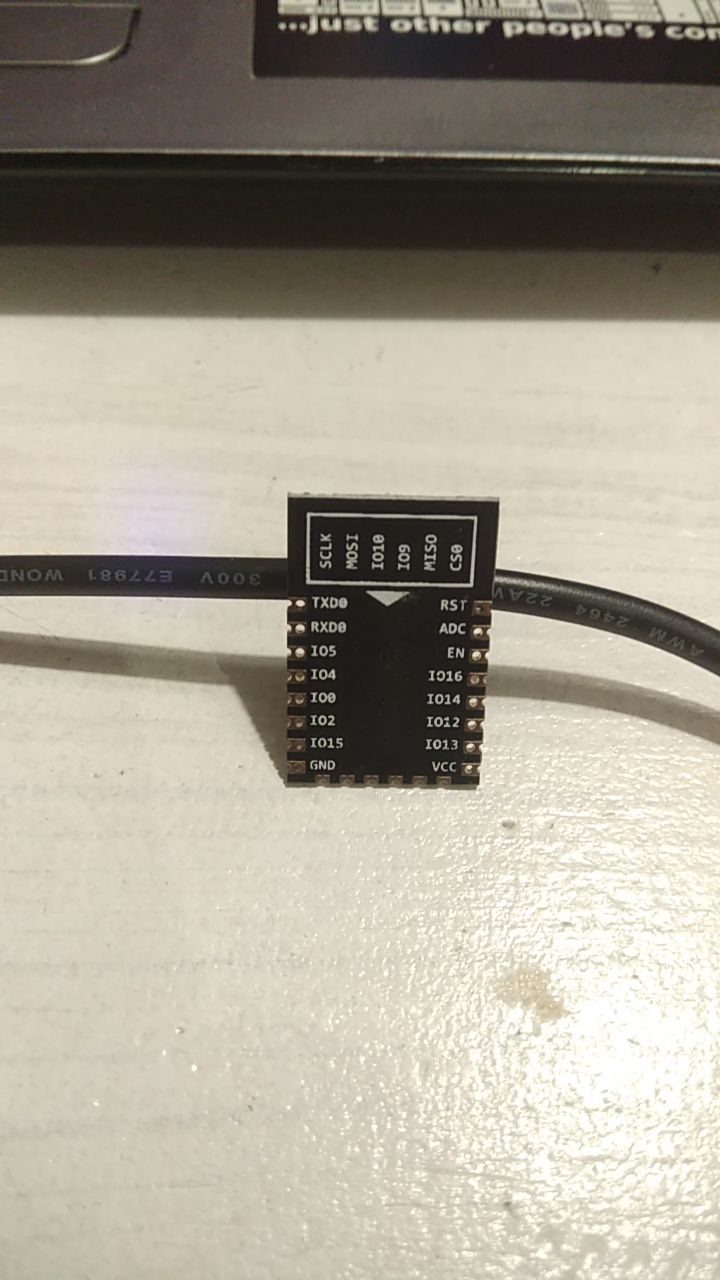

Планирую сделать метеостанцию для квартиры на основе MHZ19-B и BME280. Данные на сервак хотел через вай фай модуль esp8266mod кидать. Сейчас че то так подумал, а нахрена мне ардуина по середине? В принципе могу подключить Z19 к tx/rx а BME280 по шине i2c. Вот только проблема одна - i2c esp вроде умеет, но вот на каких оно пинах - хз. Нашёл что на плате NodeMCU оно есть, и на какие минах нашёл. А вот где на голом моём модуле?
Комментарии: 29
Kaktys
Он софтверный
Vladislav
А можно где почитать, как реализовать? Гуглил - ничего не нашёл конкретного
Kaktys
В смысле? Бери готовое, оно все давно сделано
Anonim
метеостанция будет просто передавать температуру и влажность и больше ничего интересного?
Vladislav
Температура, влажностт, давление и co2. Задача просто передавать это на большой сервер(пока не решил, делать станцию клиентом или сервером), а на большом сервере я уже работаю с показаниями дальше
Anonim
Что именно ты делаешь с этим? С показаниями
Vladislav
Сейчас - ничего, прибор то ещё не собран) А так хочу веб сервер с графиками
Anonim
То есть джаст фо фан чтобы графики рисовало?
Vladislav
Йеп В туманном будущем переделаю увлажнитель свой (впаяю реле на питание, лол) и буду им рулить.
Maxim
Может тогда в матлабе замутить всё? Там хороший инструментарий для пользовательских приложений и всякого такого для вывода информации и обработки
Vladislav
Жирновато будет
Anonim
Не жирновато, а с повышенным коэффициентом запаса
Vladislav
Так наоборот же Матлаб жрёт ресурсы сам по себе
Maxim
Нуууу хз. Если я правильно понял, у вас данные закачиваются на какой-то ПК и что-то с ними дальше вы планируете делать. Так почему бы не отладить все в симулинке?
Anonim
Предлагаю сохранять данные параметров, которые ты хочешь мониторить. Через несколько месяцев наблюдений у тебя наберется статистика, и ты сможешь смело подключать свой увлажнитель через реле. Для поддержания влажности согласно построенной модели.
Vladislav
А, не правильно понял) Так иначе графики не получатся)
Anonim
Почему именно модель, а потому, что невозможно весь объем помещения увешать датчиками, как температуры так и влажности. Поэтому, щелкая релюшкой ты оказываешь воздействие, но отклик системы будет очень медленным, а воздействие слишком интенсивным, поэтому твой увлажнитель должен включаться ровно на столько секунд и на конкретной мощности, согласно исходным данным о этой самой влажности в комнате.
Maxim
Ну нет. Можно задать расположение увлажнителя, размер комнаты, посмотреть статейки по диффузии и рассчитать время, за которое увлажнитель на 1% изменит уровень влажности. И уже из этой информации задавать сигнал управления, а инфу с датчика использовать для коррекции (для чистоты эксперимента можно разместить датчик на 3/4 максимального расстояния от увлажнителя до самой дальней точки комнаты)
Anonim
Для замкнутого объема можно и так посчитать, но это в идельных условиях. А в реальности, в отличии от ожидания - нужно еще проветривать и помещение не одно, плюс вентиляция, и ветер. Короче нереально это посчитать, если только ты не защищаешь диссер на эту тему и у тебя есть оборудование и методы.
Maxim
Как раз таки не сложно это рассчитать. Есть например калькулятор увлажнителя. Производительность прибора тоже известна (энное количество килограмм пара в час), влажность на улице тоже можно измерить, зная как диффундирует водяной пар, можно получить приблизительное количество потерь влажности при открытом окне (никто не требует абсолютно точного значения, с точностью до порядка будет достаточно). Отсюда можно сделать модель
Anonim
И дышащих людей твоя модель будет учитывать, и открывание дверей, ога
Maxim
В любом случае это задача регулирования. Есть объект управления, есть датчик, есть среда. Можно составить матмодель, прикрутить регулятор и получить рабочую систему А зачем? Я же вроде сказал что абсолютная точность не нужна Дышащие люди ещё и потеют, а открытая закрытая дверь не высасывает 10% влажности за раз
Anonim
Какой калькулятор увлажнителя?
Maxim
А, ещё влага в лёгких не оседает https://planetcalc.ru/2197/ как вариант, этот Но проще использовать формулы в матмодели и добавить ещё условий Окна открытые например
Anonim
Нет Пару лет пособирает данные, захуярит нейросеть по бигдата и будет пиздата Атвичаю, я бы так и сделал. Зачем? Во имя хаоса, конечно же.
Anonim
Ни за что не угодаешь. Данные о продолжительности воздействия на управляемую систему при разных исходных условиях. Модель, для оптимизации расходов на управление.
Sergy

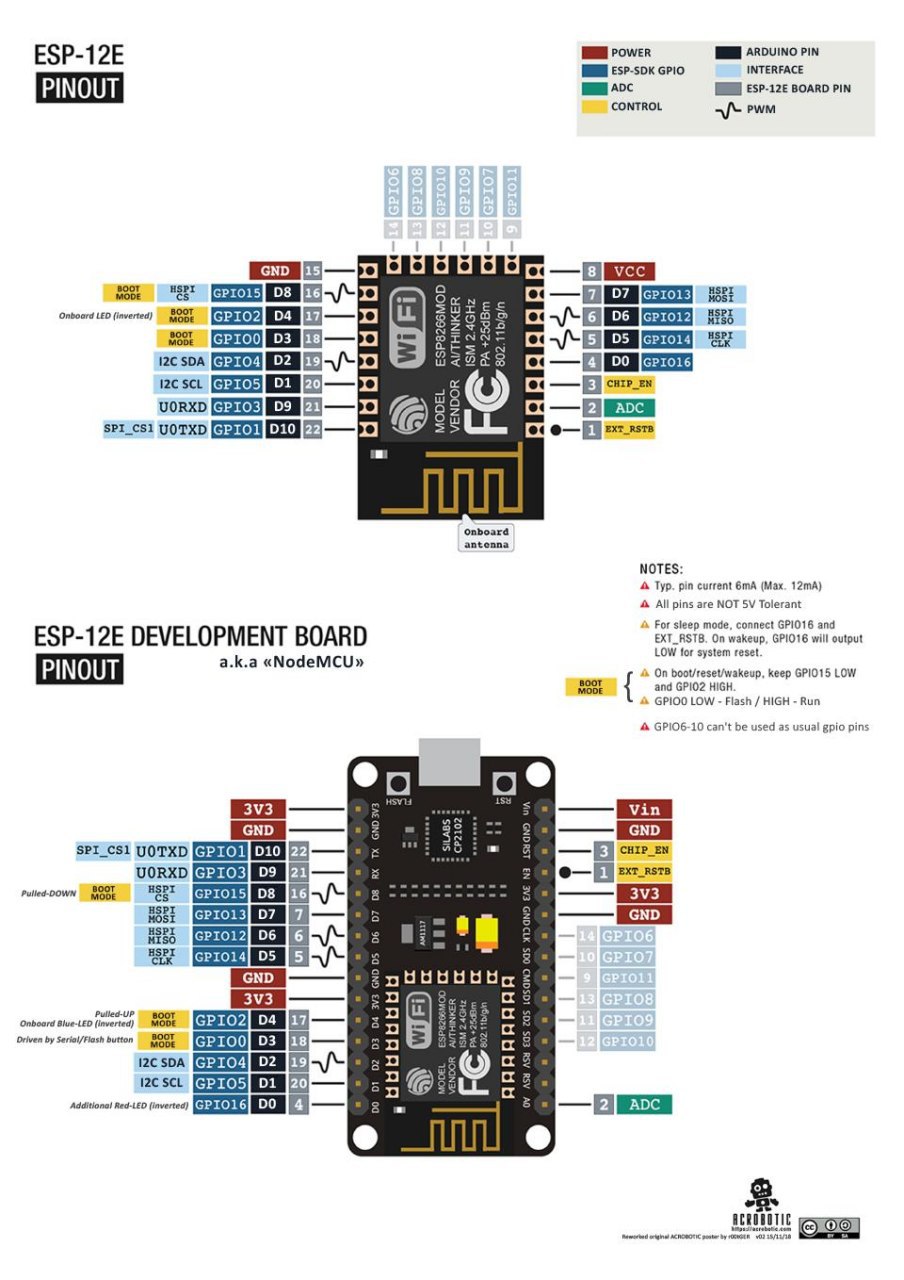

https://github.com/r00tGER/NodeMCU-ESP12E-pinouts
