Помогите redmi note 8 pro одолеть. Нет изображения, не подымаются напряжения, которые формирует драйвер подсветки. Все падения на коннекторе в норме, ухо без трещин. Я так понимаю не доходит сигнал enable от проца к драйверу. Есть у кого распиновка дорожек в ухе?

Комментарии: 24

  1. Oleksandr

    Обычно енабле идет с дисплея

  2. Kopchenko

    Это вам, тоже енейбла небыло Ухи точно целые?

    • Sergey

      В этом телефоне с проца Точно. Сейчас перерезал дорожки, чтобы померять с обеих сторон, и одна таки в обрыве, скорее всего под защитный экраном Спасибо, очень помогли фото

    • Kopchenko

      Вот они оба, переходят во второй слой

    • Oleg

      Подскажите тоже с такой проблемой телефоне нет изо redmi note 8 pro куда копать на конекторе все в норме

      • Crimfell

        В изучение схемы?

      • Crimfell

        Нет изо или нет подсветки? Если посветить фонариком, то что то видно?

        • Oleg

          Нет изо и подсветки

          • Crimfell

            Питание матрицы, падение дата линии на дисплее проверить.

            • Oleg

              Можете пожалуйста скинуть падения напряжения конектора

          • Crimfell

            Я не измерял Это нормальные падения

            • Oleg

              Ну я так и понимаю что они в норме а можно просто мычки вместо драйверов накидать ?

              • Crimfell

                Vsp, vsn, и VIO18_PMU относительно земли. Без питания матрицы не будет ни подсветки ни изображения Можно, но не стоит? Их навалом на донорах

                • Oleg

                  В принципе да Почему-то схему скачиваю она корявая

                  • Kopchenko

                    Гугл пдф используйте

          • Crimfell

            Схема в порядке, ищите проблему себя Они не пробиты?

            • Oleg

              Нет

  3. Anonim

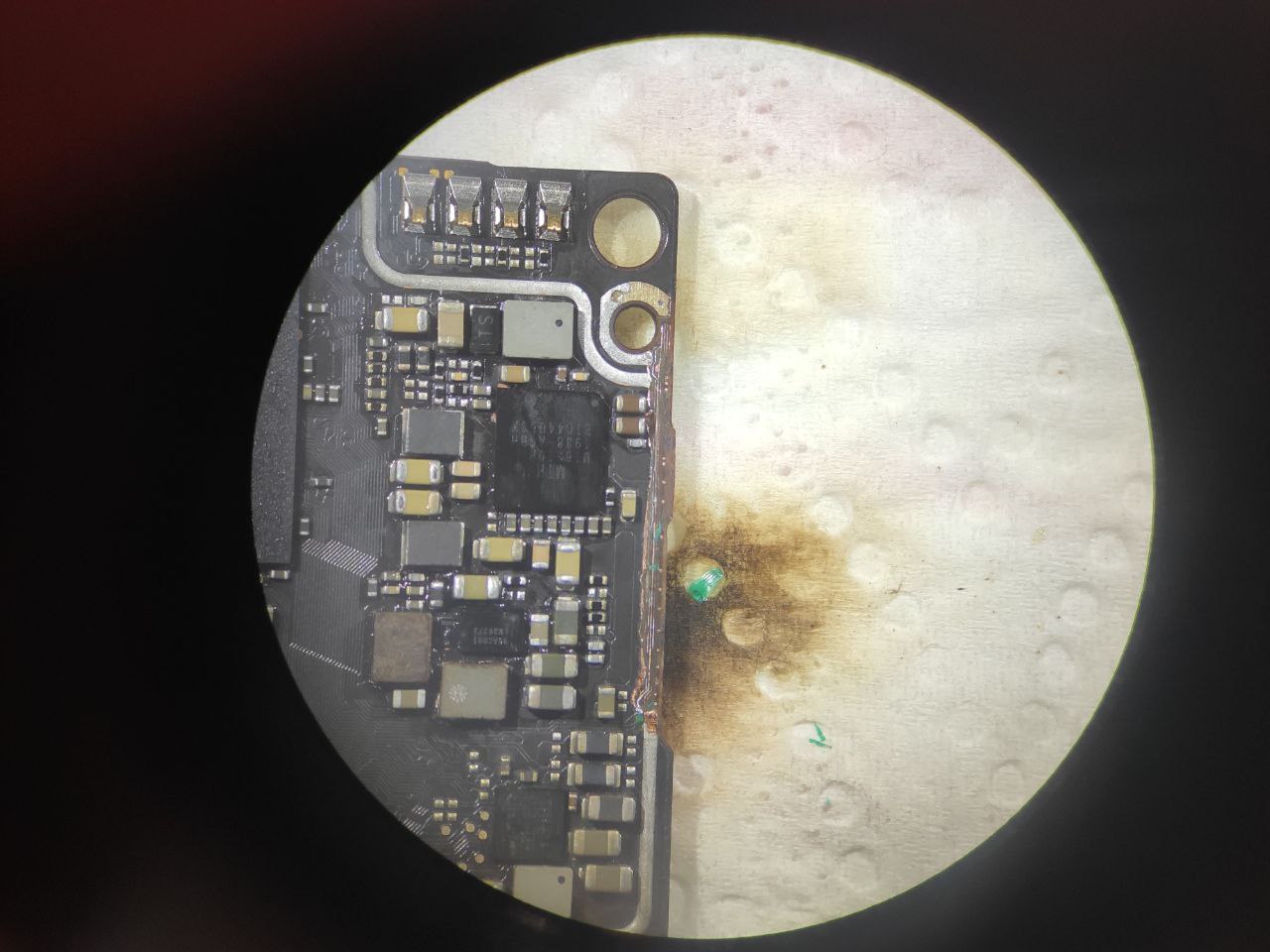

    Я тянул из под проца,
