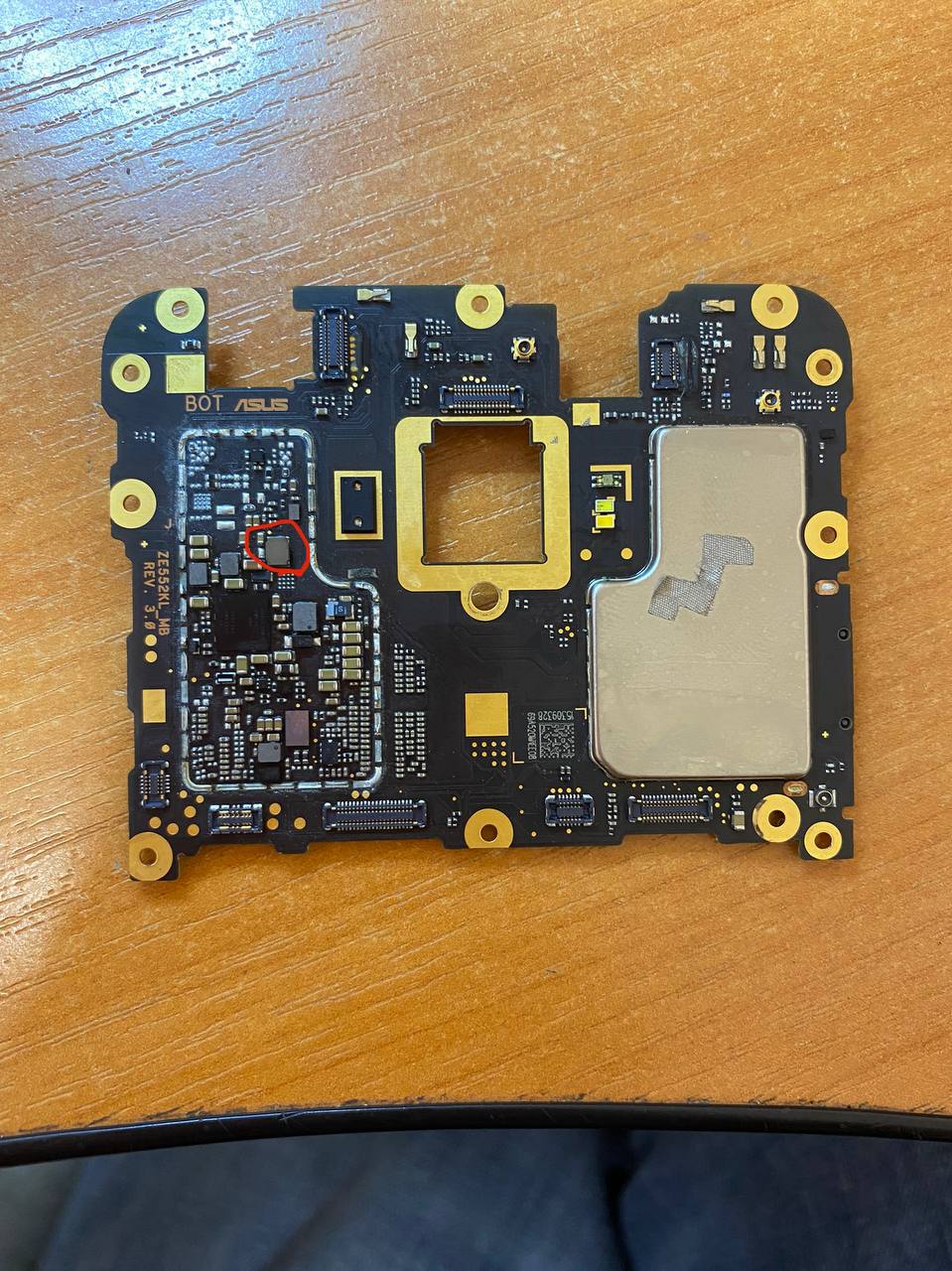

Коллеги, доброго времени суток! На руках имеется ASUS ZE552KL Пришёл с жалобами клиента, что телефон пытается включиться, но очень сильно греется. Обнаружил чёрные потеки из под катушки (обвёл красным) она же и раскаляется. Есть у кого схема или ещё какая либо информация по ее номиналам для замены?
Комментарии: 12
Artem
Прозвоните её контакт с дисплейным коннектором, похоже на цепь подсветки
Rem
Изображение корректное дает
Ruslan
Напряжение на ней померяй, когда дисплей горит - станет все понятно про шоттки забыл - не будет звониться)
Rem
Сколько должно быть? За подсветку основной кп отвечает? Верно?
Ruslan
Я не знаю ) Меряй и поймём что за цепь)
Artem
Должно быть стабильным и не прыгать, пока экран не погаснет. Если это цепь подсветки с битой катушкой, то экран не в полную яркость будет светиться, вы этого может даже и не заметите визуально. А вот когда полосу яркости будете двигать, заметите что дальше половины экран ярче не будет становиться. Кп здесь выступает в качестве драйвера, не трогайте его пока без необходимости
Rem
Понял, если прыгает и напруги с просадками кроме катушки что ещё может давать? И даже если это исключительно и только катушка, то как понять где ключ и какие номиналы? Как с кондером по размеру и форме не проканает)
Ruslan
Сопротивление нагрузки - ниже, чем положено (частичный пробой) Какое напряжение на катушке?
Artem
Ключ в подсветочной катушке значения не имеет, снять с любой другой цепи подсветки более-менее свежего телефона. Вы только убедитесь сначала, что это именно цепь подсветки
Rem
Напряжение прыгало от 2.7 до 3.7. Заменил катушку (снял с какого то аналогичного старого асуса), нагрев ушёл, напряжение стабильно 3.8 Спасибо, дело было в катушке, заменил и все заколосилось)
Artem
+ точна
