Комментарии: 26

1. Crimfell

   • 02.02 2022 12:31:10

   Привет. Возможно кп битый, или не той ревизии. Дата линии usb в порядке? Надо запитывать через платку от акб, либо ставить резисторы на bat temp и bat id. Какое потребление через платку акб

   • Ruslan

     • 02.02 2022 12:36:04

     Temp и id - не участвуют в Power Sequence старта ТА. Выпаять все экраны, все отмыть перекатать, проверить начальное по Vbat. Вторичка может отсутствовать из-за того, что кп уходит в защиту, замена кп - не поможет.

     • Crimfell

       • 02.02 2022 12:37:03

       Xiaomi не стартует без этих резисторов, скачек до 100 мА и тишина, хоть занажимайся. И это все современные телефоны так. От двух проводов нет старта

       • Ruslan

         • 02.02 2022 12:38:12

         Не загружается до раб стола, а компом определяется через ТР

         • Nikolay

           • 02.02 2022 12:38:26

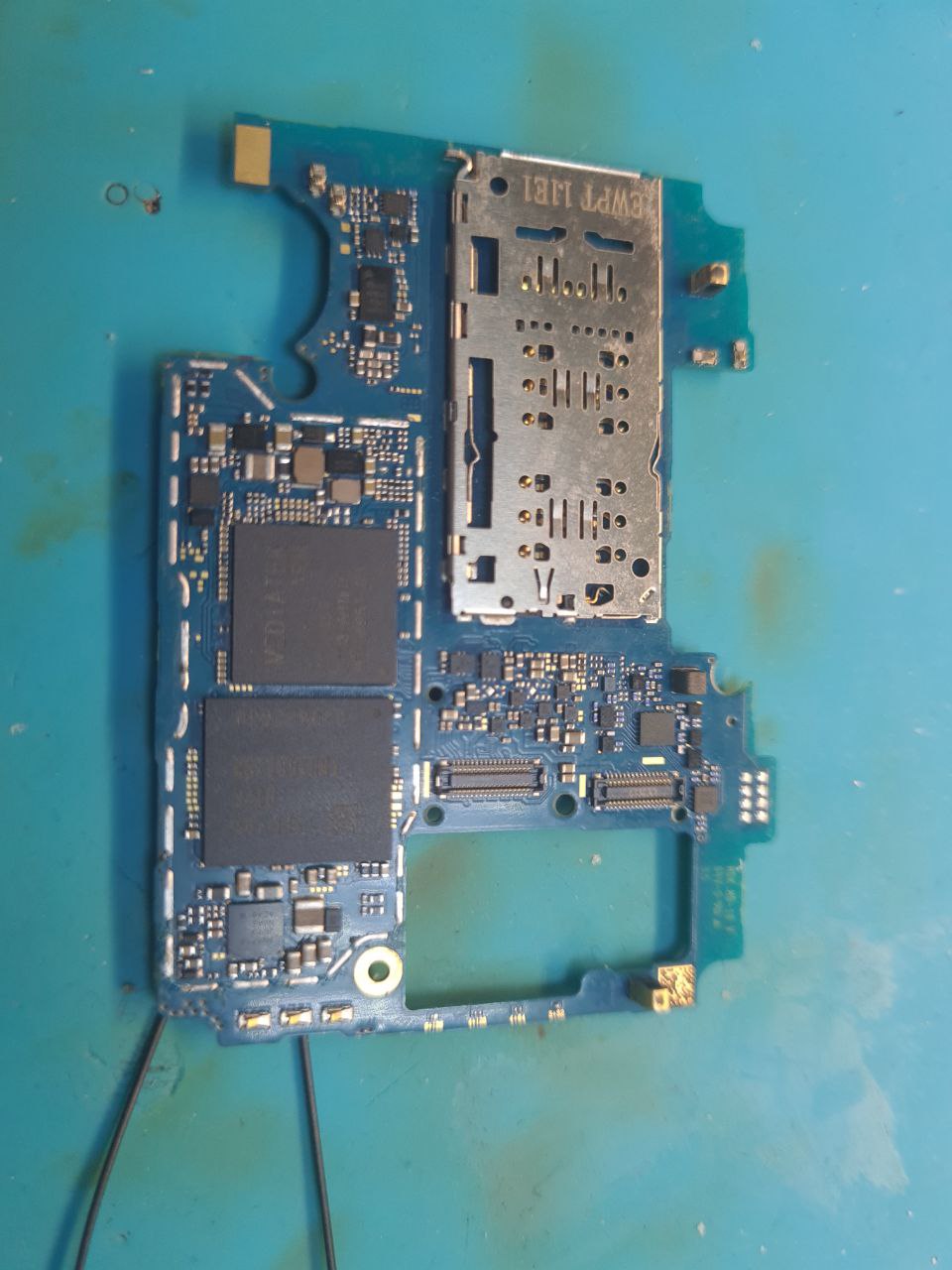

           Все экраны сняты. Почищено. Водички особо на плате не было, всё чисто. В РФ части было, перекатал что под сомнением было

           • Ruslan

             • 02.02 2022 12:38:43

             Речь о вторичке КП - питание проца, еММС

           • Ruslan

             • 02.02 2022 12:40:31

             Будет реакция на кнопку, без детекта акб - проверь Начальное по Vbat - исключил?

             • Crimfell

               • 02.02 2022 12:40:48

               Я же говорил, на некоторых Xiaomi, скачек до 100 мА и потом нет больше потребления. В защиту уходит. Так что эти резисторы обязательно надо ставить. Не известно играет они роль в этом телефоне или нет

             • Ruslan

               • 02.02 2022 12:41:43

               Поясню: чтобы ТА понял что подключена акб, ее температура- эти данные кто-то должен обработать. А если нет питания проца - некому обрабатывать

               • Crimfell

                 • 02.02 2022 12:48:48

                 Ну да, без проца вообще не будет никаких шевелений и он должен быть запитан

                 • Ruslan

                   • 02.02 2022 12:49:32

                   Даже если проца нет - должна быть появляться вторичка

                 • Ruslan

                   • 02.02 2022 13:09:32

                   Кстати, что вспомнил))) В Samsung - часто нет id/th на самой акб) Они по платам терморезисторы раскидали)

                   • Crimfell

                     • 02.02 2022 13:10:17

                     С Самсунг не часто работаю, в основном китайцев носят

             • Nikolay

               • 02.02 2022 12:49:27

               Доконца не уверен. Почистил, перекатал. Пруги проходят. По датам, проверил, в норме, По 770 мВ падение

               • Ruslan

                 • 02.02 2022 12:51:19

                 1. 4v с лбп - подай на коннектор акб - какой ток? 2. Подключи зарядку без акб - померяй Vbat_sys или как там в этом ТА оно называется Если не знаешь- пришли фото платы с двух сторон, покажу

                 • Nikolay

                   • 02.02 2022 12:58:15

                   5в проходит по плате. 4в подавал, по потреблению показал на видео, если про это имеете ввиду



                   • Ruslan

                     • 02.02 2022 13:03:08

                     Это с нажатой кн вкл или без?

                     • Nikolay

                       • 02.02 2022 13:04:46

                       Кстати. Спасибо за наводку. Без акб на зарядке, такие же напруги поднимаются. Возможно плата АКБ не видит. Кстати, без акб компом же в теории должен определяться? С нажатой

                       • Ruslan

                         • 02.02 2022 13:05:02

                         МТК - да, preloaded или мтк port

                         • Nikolay

                           • 02.02 2022 13:05:40

                           Никак не определяется

                           • Ruslan

                             • 02.02 2022 13:06:33

                             Так, давай последовательно. Есть начальное потребление по Vbat?

                     • Aleksey

                       • 02.02 2022 13:06:17

                       С кнопкой громкости

                 • Ruslan

                   • 02.02 2022 13:15:30

                   Из-за чего, такое подозрение? Выше писал коллеге Вот

                   • Nikolay

                     • 02.02 2022 13:16:30

                     Напряжение с зарядки доходит, но не выходит из 5714. Не заряжается.



                     • Ruslan

                       • 02.02 2022 13:18:37

                       Без Акб, подключи зарядку- померяй на большой катушке возле SM5714

         • Crimfell

           • 02.02 2022 12:39:12

           Я ни об этом. Я о старте с лбп, что бы посмотреть потребление.
