Люди, человеки, подскажите пожалуйста. Что тут происходит? Пики ниже нуля на шине 1Wire. Почти на два вольта. Хотя всё работает более менее, в районе 2% ошибок. Но такое ашчушчэние, что ошибок именно столько сколько этих пиков. Питание 3.3 вольта.
Люди, человеки, подскажите пожалуйста. Что тут происходит? Пики ниже нуля на шине 1Wire. Почти на два вольта. Хотя всё работает более менее, в районе 2% ошибок. Но такое ашчушчэние, что ошибок именно столько сколько этих пиков. Питание 3.3 вольта.
Комментарии: 23
Andrey
сколько километров линия?
Alexey
0,003
Andrey
это индуктивность провода проявляется, подтяжка какого номинала?
Alexey
4k7 как по даташиту
Andrey
можно попробовать уменьшить. до 3.3 например
Alexey

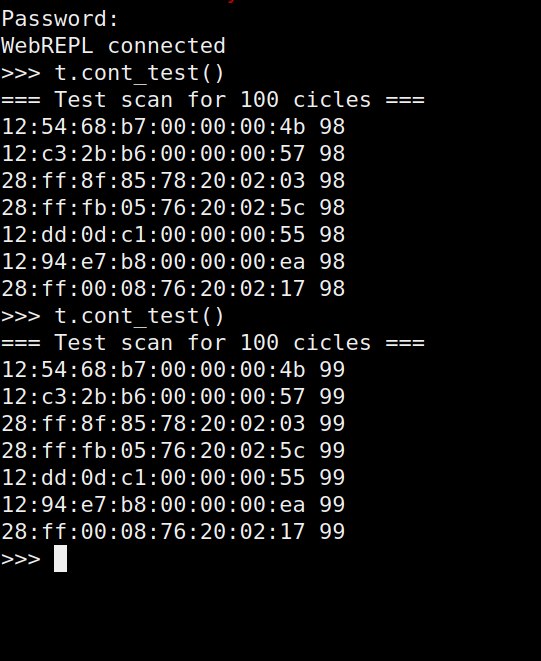

В целом без изменений, может немношк хуже. Также 1-2%% (было и 3%) ненаходов при скане.
Vasil
На обоих концах линии? Мб с этим попробовать поиграться.
Alexey
Нет, на одном. Возле МК Попробую снизить сначала.
Andrey
а питание датчика как сделано?
Alexey
Через 1к на 3.3 Датчиков Там 3 термометра и 4 двойных ключа
Andrey
опа. а зачем через 1к ??
Alexey
Так работает :)
Andrey
через жопу же.
Alexey
На паразитке хуже
Andrey
паразитку надо уметь готовить удалить нах этот 1к и запитать нормально.
Alexey
Блин. Дедлайн месяц назад был
Alexey
Как?
Andrey
Strong Pull-Up например применять.
Andrey
еще я изучал вариант локального питания 1W градусников.
Alexey
Допустим у ds2405 (ключ одинарный) в трёхногом корпусе вообще нет питания. И много где так работало. Но когда 7 устройств на шине уже не торт. Хотя может другая причина была.
Alexey

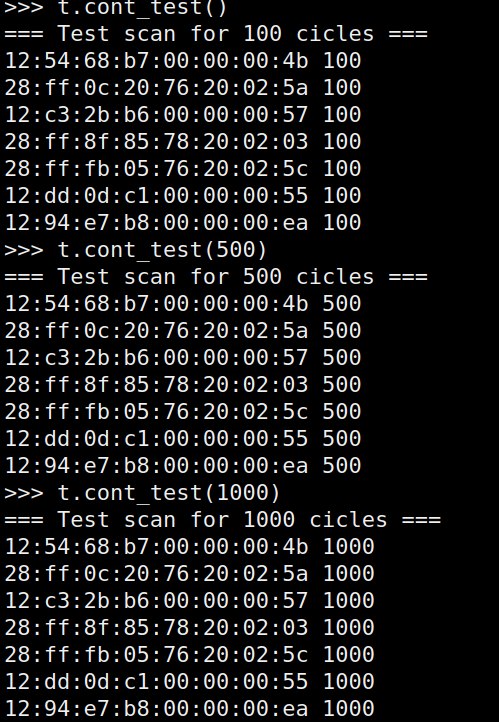

Значительно лучше. Сейчас жду цикл 1000 сканов шины. На 500 ни одной ошибки. Бинго! 1000 циклов скана без ошибок. Теперь вопрос как внести ошибки Ж))) Чтобы проверять протокол коррекции.
Andrey
конденсатор на шину повесить.
Vasil
С двух сторон делай
