Рад помочь. Но как и говорил все сугубо мое мнение. С моими трафаретами эта паста самый норм. Поэтому надо искать и пробовать постоянно .ссылки на трафареты вроде кидал выше. Пасту написал вроде все)))
Рад помочь. Но как и говорил все сугубо мое мнение. С моими трафаретами эта паста самый норм. Поэтому надо искать и пробовать постоянно .ссылки на трафареты вроде кидал выше. Пасту написал вроде все)))
Комментарии: 33
Ilya
Максимум что нашел это 200г банка с 0.3% серебра Ну придет ппд посмотрим как она
San4es94
1 874,02 руб. 20%OFF | SD-588T 100 г высокотемпературная Бессвинцовая паяльная паста с нулевым галогеном SMT без очистки паяльный флюс Sn96.5Ag3Cu0.5 https://a.aliexpress.com/_AYAenl
Kulevskii
Может кто встречал пасту solder plus с мелким размером частиц
San4es94
А чем та которую я скинул не Нравится? 45-75 микрон. Вроде мелкая
Ilya
217 градусов
San4es94
Поэтому легче с рашки тащить
Ilya
Амаое сейчас смотрю сплав, там намешанно много чего Аа это тоже 217
Dima
ничего что паста 62nclr-a от efd - 189 градусов? обычно на 138 катают половинки
Anonim
Всем привет Любопытный разговор
San4es94
Как говорил выше. Кто как хочет так и ..... каждый ищет свой вариант. Катаю на efd. Все супер. Была на 123°С непонравилась. Легкоплав половинки потом от падения пайка нарушалась Может мне конечно хреновая паста попалась. Спорить не буду. Поэтому поделился тем что есть. И дискуссию вести не буду. Смысла нет.
Dima

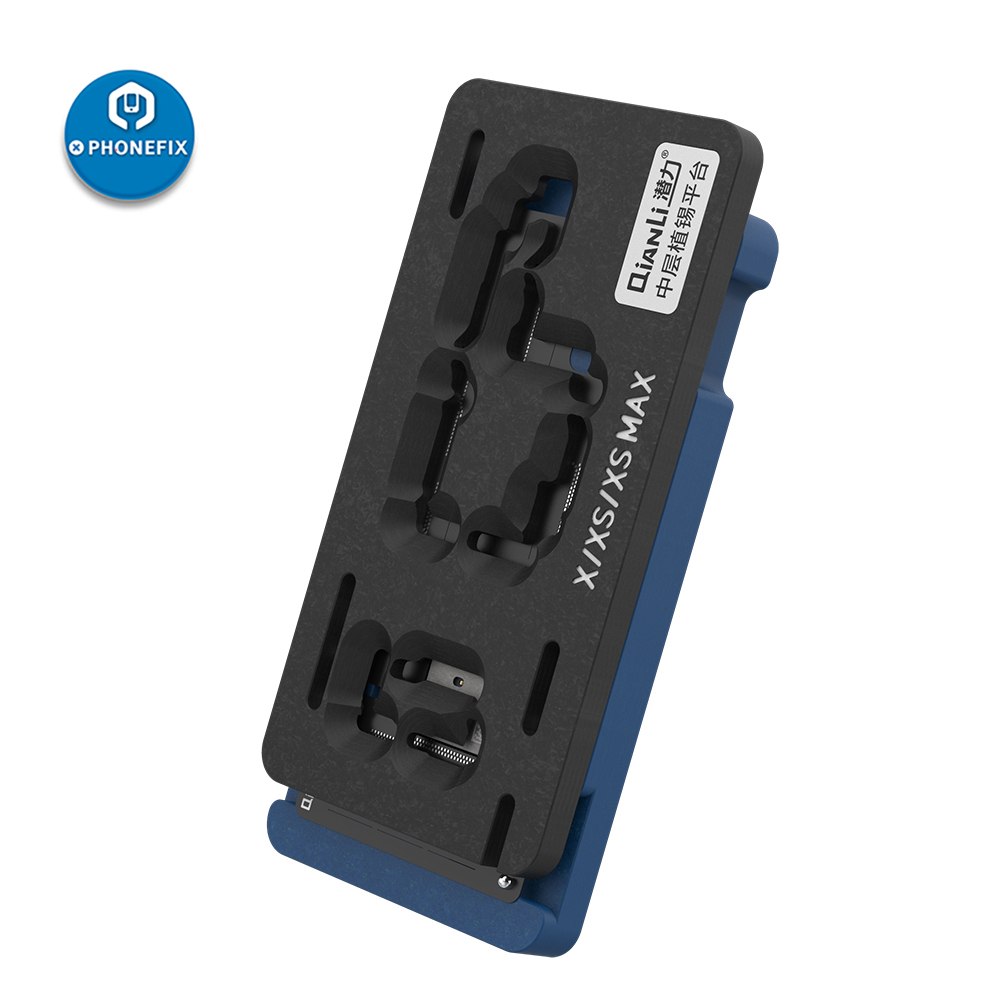

у меня паста механик на 138 гр. в трафарете от qianli приходится задувать при 340 г. что бы расплавить. а на какой температуре efd приходится греть?
Anonim
Дим это с нижним ?
San4es94

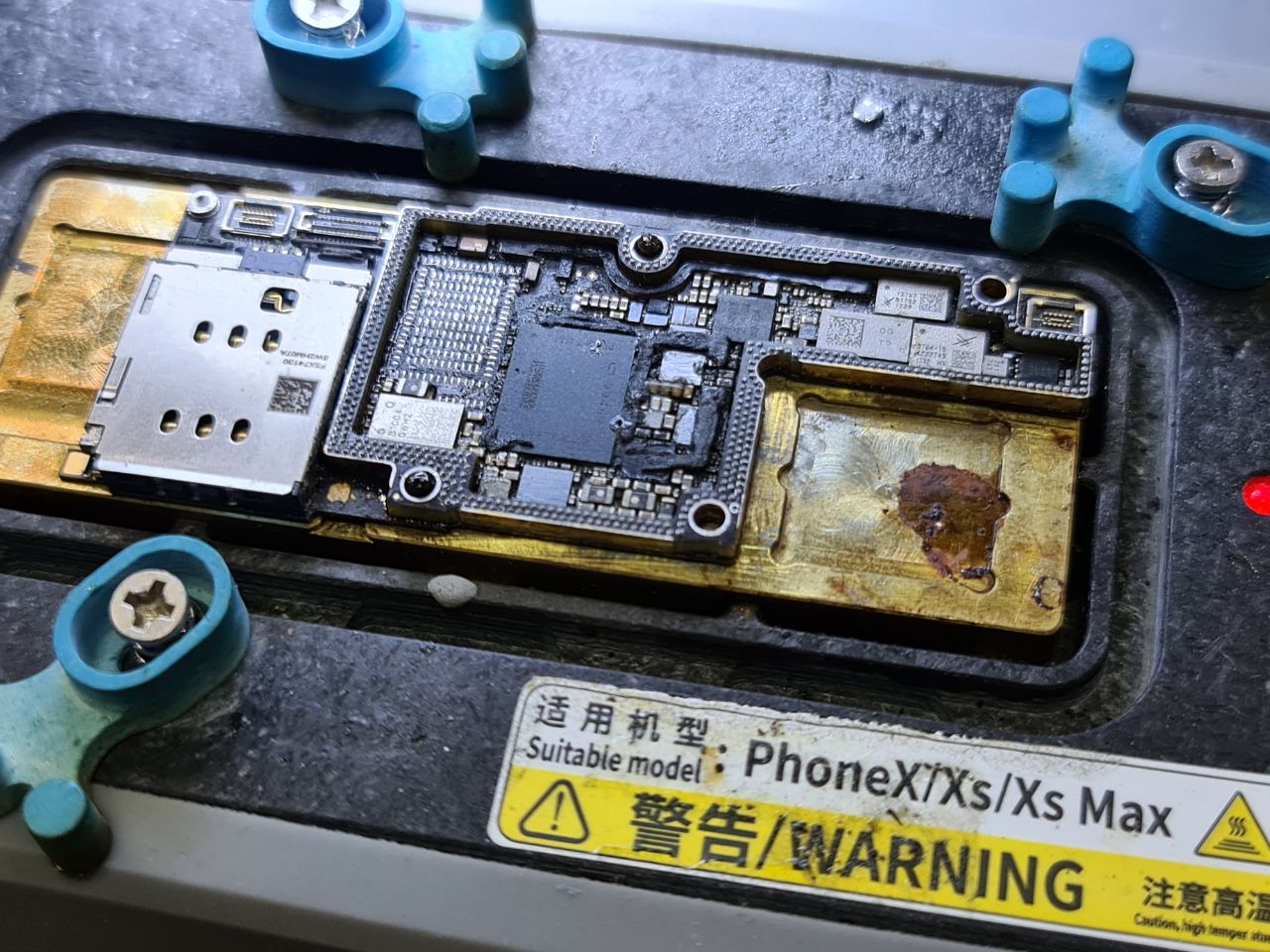

Нижний подогрев и на фене край 250. После 5 минут прогрева и плата спокойно плавает на припое. Шары из под кп и проца не лезут
Dima
вчера пришлось несколько раз накатывать рамку на X. приноровился снимать трафарет что бы паста оставалась на рамке и задувал 240. :)
San4es94
5 минут плата полежала. Прогрелась. С половинкой уже сверху. После беру фен и по периметру вожу секунд 20. И все.
San4es94
Я не снимаю кольцо. Если обрыв на нижней плате между низкой и кольцом. Я просто переношу микрухи на донор и все. Восстанавливаю только на верхней плате. Низ ненавижу. Поэтому перенос
Dima
может я не правильно выразился. рамку я еще ни разу не снимал. только накатывал шары на верх рамки, для последующей установки верхней платы.
San4es94

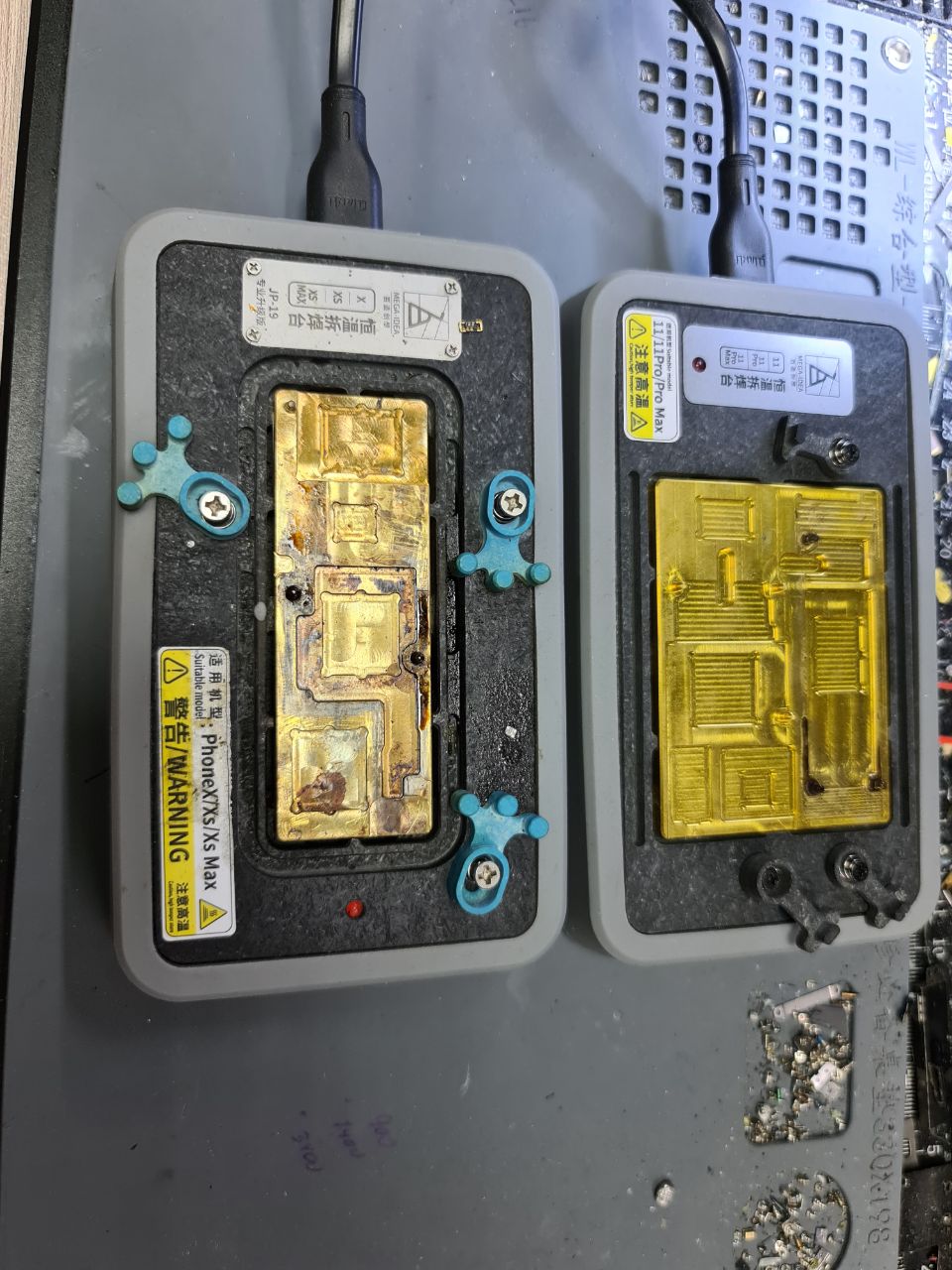

Вот я про это и писал. Что у меня все норм. Выше же скинул 10 фоток как делаю. На все про все ушло минут 10-15 край. Потом кидаешь верх с флюсом на подогрев. Ещё 5 минут прогрева. Дунул феном и готово. Посмотри выше фотки. 10шт там. Последовательно Вот подогрев. Тоже с Алиэкспресса.
Dima
нет, у меня нет большого нижнего.. просто нанес пасту 138 гр. положил сверху магнитную прижимную хрень. в первый раз дул 250 градусов - не свернулись, поднял до 300 - опять нихрена, на 350 кое как задул.. видать вся конструкция много на себя берет. сейчас наношу пасту и сразу снимаю трафарет, как обычно делают на надах и потом очень быстро задуваю на 250 градусах. т.е. у вас температура постоянна, сколько греют ваши подогревы?
San4es94
Щас через тепловищор гляну
Anonim
Стремно на 350 и не ведет плату , рамку
San4es94
180° выдает
Dima
я только один раз так делал, но с температурой ниже паста вообще не плавилась. теперь пасту намазал и снял трафарет.. без верхушки и трафарета на 250 градусов нормально шары формируются. правда много мелких вокруг собирается. потом еще раз с флюсом задуваю и все ок. а паста 189. если что не так вы потом этим же подогревом разделяете? или помогаете сверху?
San4es94

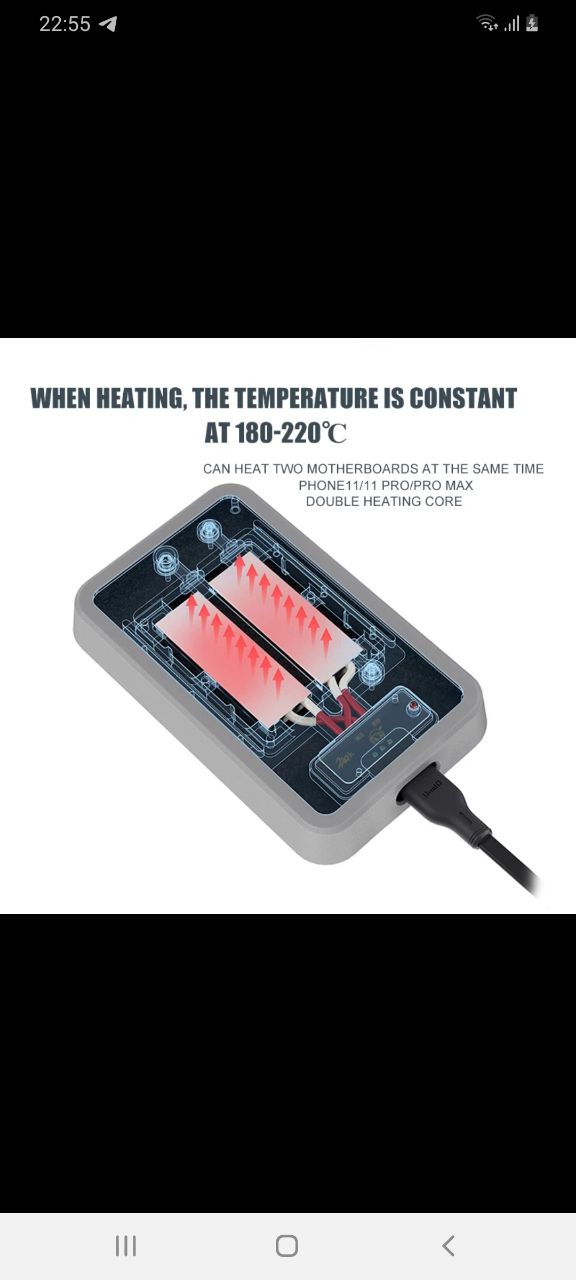

Паста начало по мануалу 179 максимум 189 градусов. Всегда чуть помогаю феном 250°. Но лежит плата на подогреве минуты 3-5. Потом чищу от остатков флюса. Потом она остужается с готовыми шарами. После смазываю новым флюсом и кладу сверху верхнюю плату. Грею минут 3-5 она начинает плавать чуть на шарах. Потом чуть феном так же 250°. И снимаю с печки. И собираю аппарат. 3 109,90 руб. 21%OFF | Сепаратор материнской платы, станция быстрого нагрева для iPhone X/XS MAX/11/11Pro MAX чипы CPU IC разборка инструмент для удаления клея https://a.aliexpress.com/_AZUUZt Стоит подогрев копейки. Но реально снять зачистить половинки . Накатать шары и скрестить их обратно занимает край пол часа. И не надо греть трафарет сверху. Это же геморрой.
Dima
а какой у вас трафарет?
San4es94

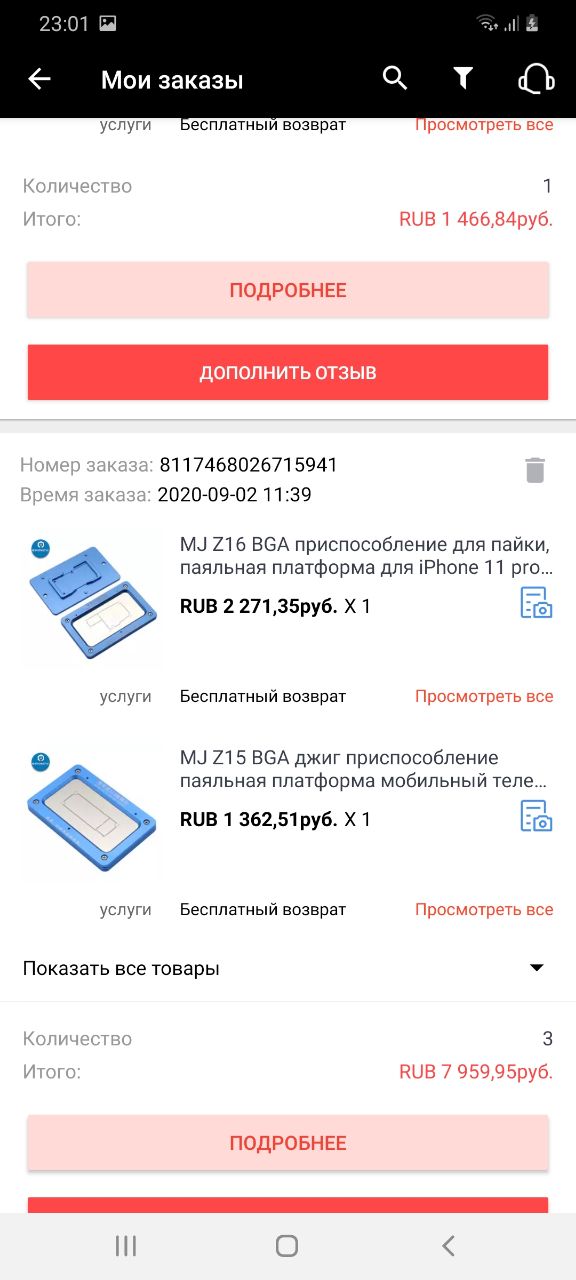

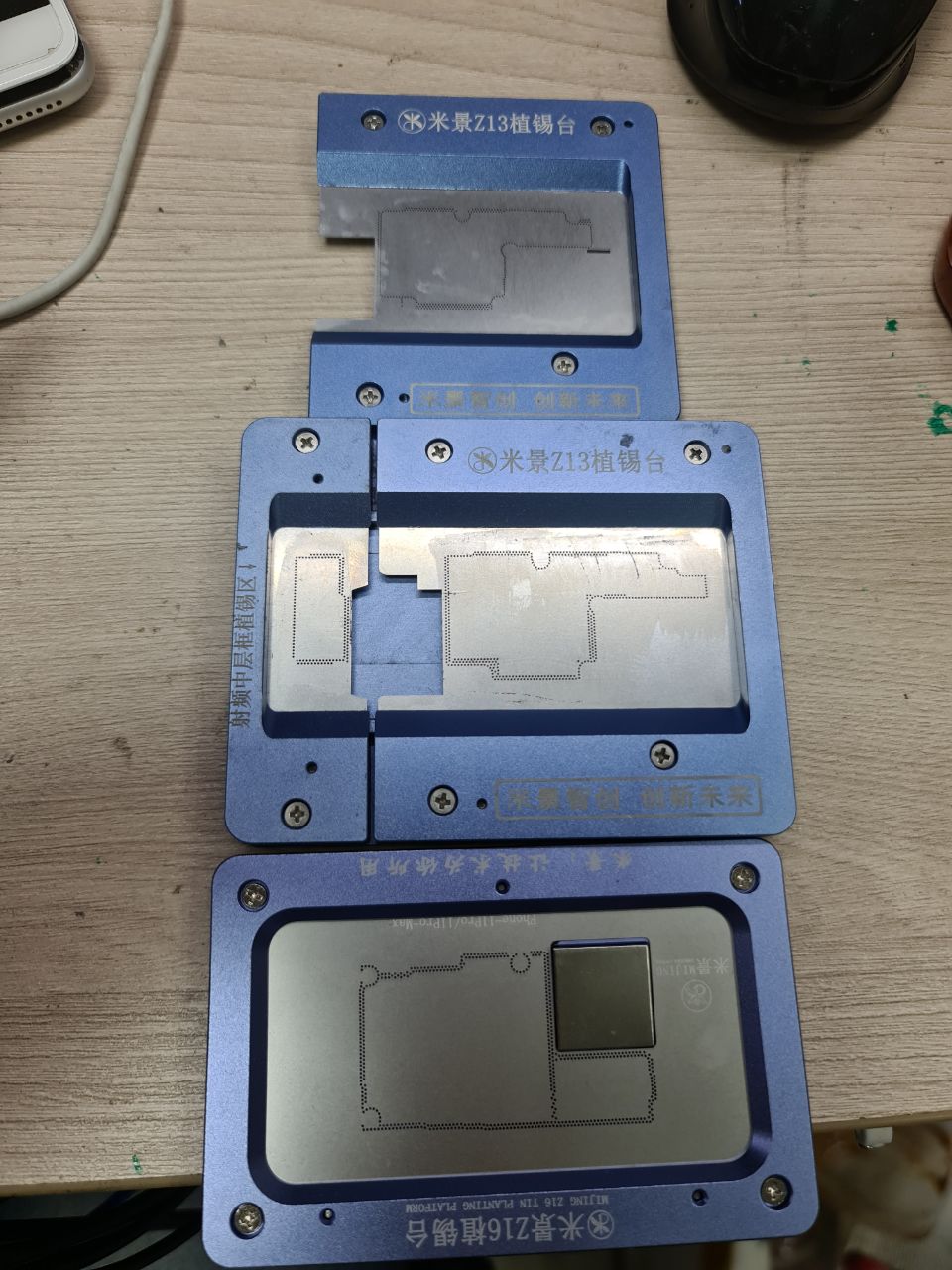

2 422,49 руб. | MJ Z16 BGA приспособление для пайки, паяльная платформа для iPhone 11 pro/11 pro MAX ремонт логической платы https://a.aliexpress.com/_9Q9RwB Заказываю все трафареты у них. И обязательно с квадратными отверстиями. Ещё 2х трафоретов нет. Они у других мастеров. На время взяли. А так с Х по 11про все такие Вот такие не советую. Редкостное Г....... метал тонкий. И волной с завода. Фиг пасту нормально нанесешь
Msc410934
Какую температуру выдает сам подогрев?
San4es94
От 180 до 220 они выдают. Зависит от времени ожидания
Ibragim
Проверял свой такой термопарой на протяжении 30мин, больше 203г не набирает.Отмечу, установлен сбилизатор по сети 220v,для более точного показания во время измерения температуру))
Dima
нет, а как этот трафарет на нижний кидать?
Anonim
Я имел введу с нижним подогревом 350 ?
San4es94
Я чуть ленивый. Поэтому я писал про верх кольца. Низ драконит бро.
