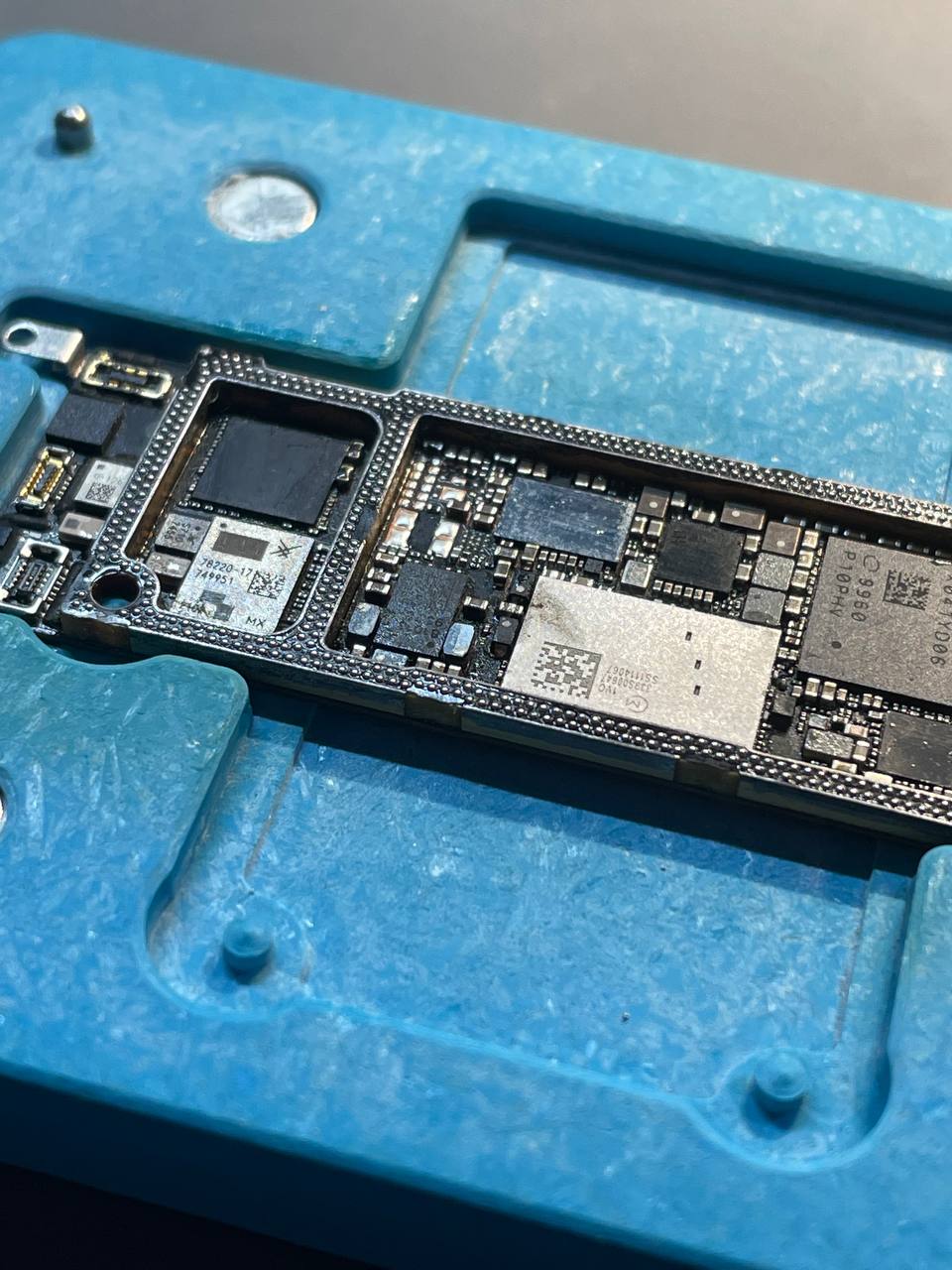

Скорее всего, надо наносить флюс, сыпать шары через трафарет, аккуратно снимать трафарет, что бы шары не сдвинулись и плату оплавить только низом. Я так GPU на видеокартах катаю. Флюс нравится эрса, только оригинальный и свежий, наносить тонким тонким слоем. Думаю можно использовать и обычные шары, а не низкотемпературные. Но тренироваться лучше на трупах или на тех, что не жалко.
Комментарии: 70
Oleg

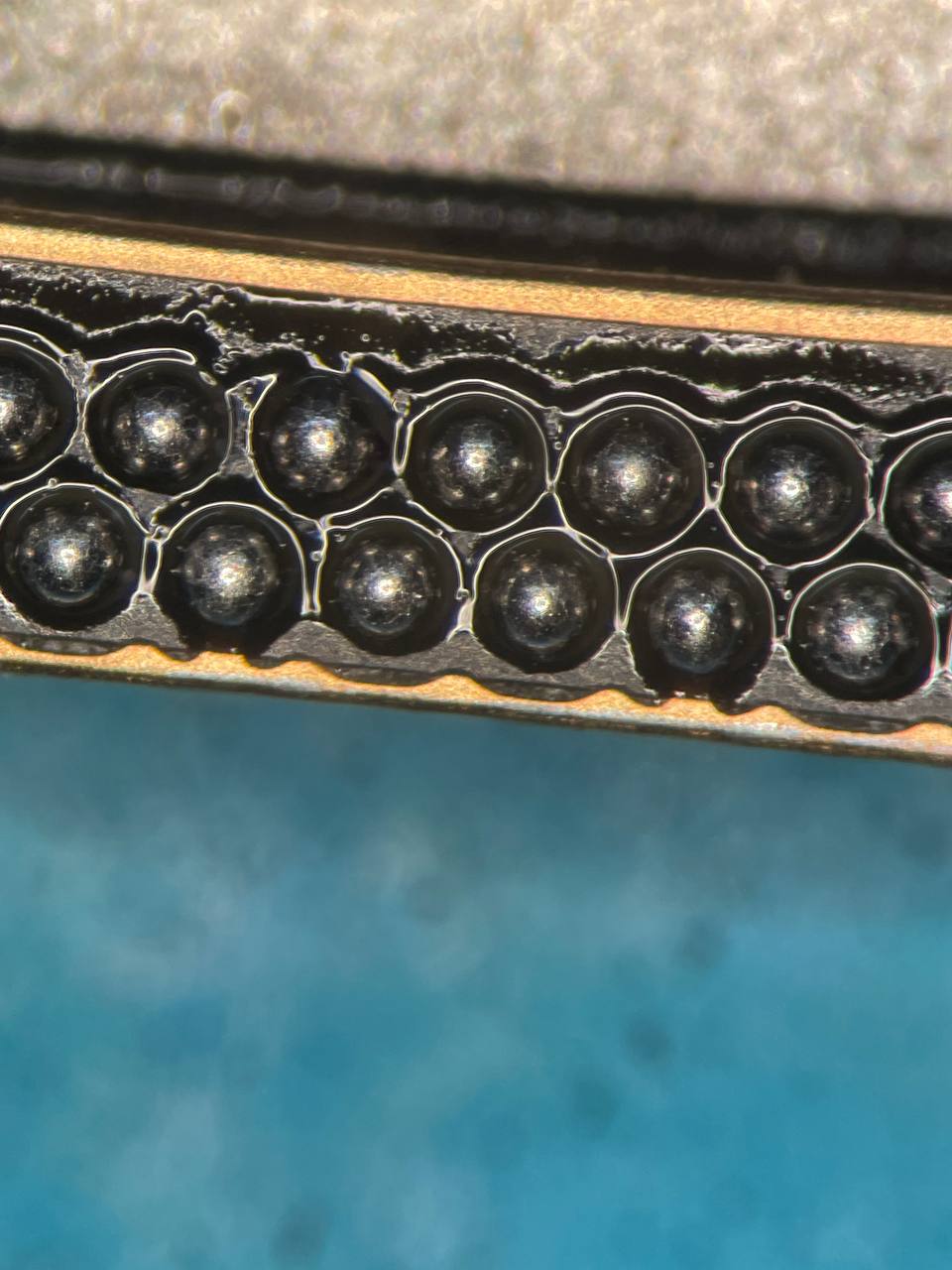

Вместо пасты юзать шарики?
Crimfell
Да. У меня почти весь набор шаров, от 0.2 до 0.6 с промежутками 0.25 и так далее
Oleg
А какой например размер шаров для половинок нужен?
Isolderingvs
0,25
Oleg
Я уже сейчас задумался что и правда так будет проще. Не надо заниматься ерундой с пастой, растирать на бумажке что бы поймать ту самую консистенцию когда паста не слишком жидкая что бы рассекаться по раме и не слишком сухая что бы остаться в трафарете. А тут получается слегка смазал раму, сделал что бы была адгезия шарика и он не улетел,а потом просто вытащил Я думал там побольше чуток должны быть) Только вот 138 градусов шарики наверное не найти
Isolderingvs
Ну, 0,25 это минимум. Я пробовал 0,2 очень мало. Кто- то тут 0,35 шарами катал. Мне кажется слишком
Kopchenko
я х на 0,3 катал
Crimfell
Обычные даже лучше будут, бессвинец хрупкий же
Isolderingvs
Таких вроде нет. Мне паста понравилась 158°. Но гемор ещё тот…
Dmitriy
Есть шары 138, тока цена не демократичная. https://www.chipquik.com/store/index.php?cPath=1101_1104&osCsid=vrqjbdeipc50ev6rtjiob6vuh2 Кстати я у них bga пасту взял, можно хранить без холодильника 12 месяцев.
Isolderingvs
Спасибо! 60$ как-то кусаче…
Artem
За эти деньги проще самому шаров себе наделать на куске стекла и трафаретом
Isolderingvs
И продавать)
Crimfell
Да и что бы они были одинаковые все, если один сигнальный не будет доставать, то все придётся делать заново
Oleg
Я бы не рискнул половинки на среднетемп катать. Шанс все же угреть нижнюю раму есть, ну и плюсом вообще что нибудь на плате
Maxim
Как то нездорово всех шары возбудили)
Oleg
У меня был случай что он нижнего подогрева просто кондеры стреляли
Crimfell
Да нет, просто был вопрос, как катать, что бы не вело трафарет. Я лишь предложил альтернативу пасте
Crimfell
Насколько я знаю, там припой бессвинец и он плавится при 235°, если доводить до 183° ничего не будет с платой. К тому же нагрев равномерный по всей площади. Но да, тренироваться лучше на трупах, а не на клиентской технике
Maxim

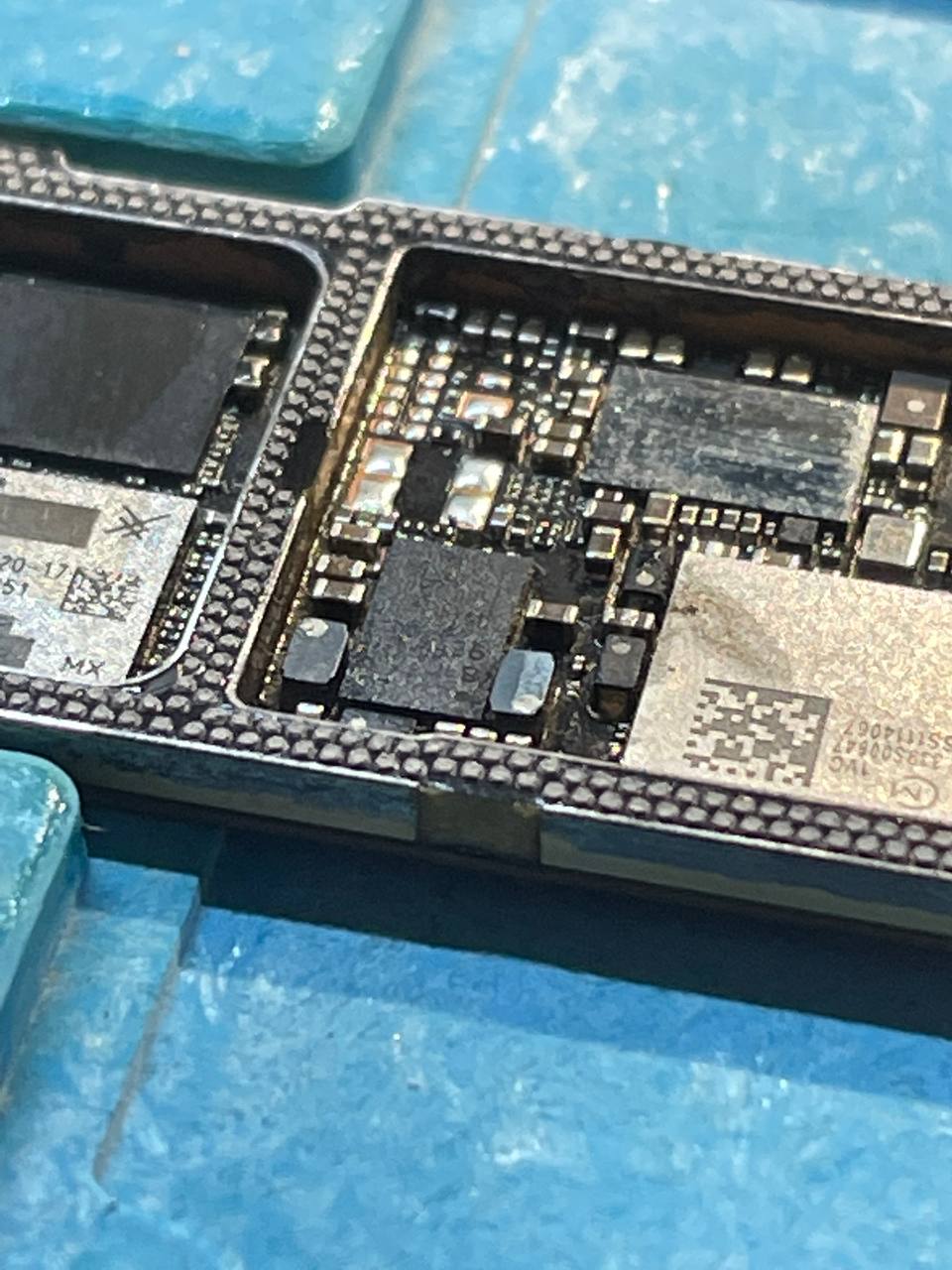

Снимать трафарет после нанесения пасты и все, просто кванли выполнены как по мне некачественно, кривинькие они)
Kopchenko
ну если проц катан, и сажая на шары 183, термоинтерфейс уже невозможно на проц использовать, а вот если на на 138 то без проблем как видите не у всех получается такая консистенция пасты
Maxim
Как и писали выше, все зависит от пасты
Crimfell
Ну, если проц катан, то там нет компаунда и шары не слипнуться
Kopchenko
если положить термоинтерфейс на проц, то он придавит проц и шары убегут из под него
Maxim
Тут даже дело не в консистенции пасты, есть несколько секретов что-бы паста осталась именно на плате)
Isolderingvs
Делитесь)
Kopchenko
так почему секретами не делятся, почему бы не облегчить жизнь коллегам?
Artem

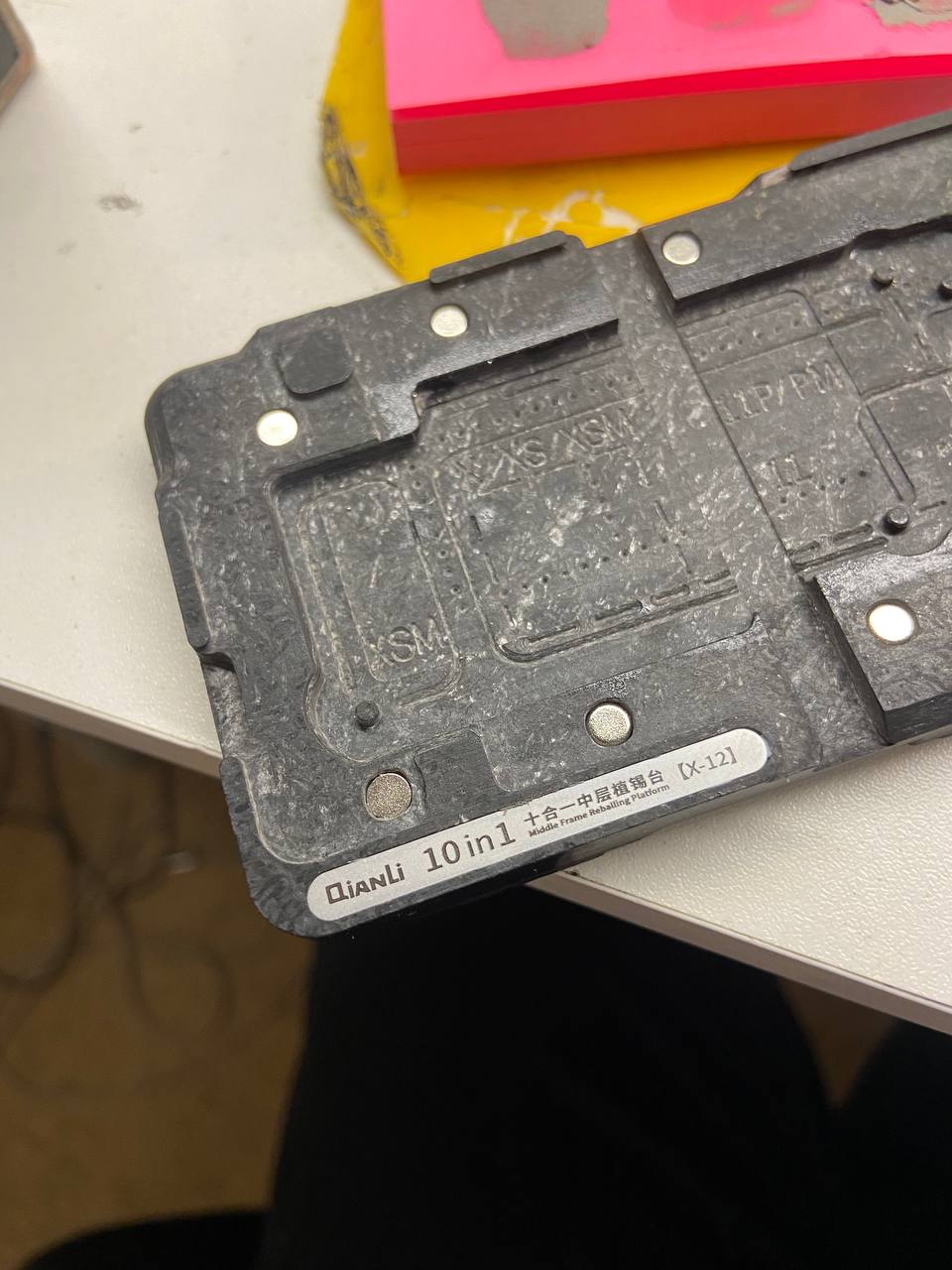

Плюсану за шарики. Как ни пытался накатать 11 pro пастой 138 вот этим чудом, 5-7 попыток подряд неудачных, то консистенция не та, то шарики кривые, то вроде бы все выглядит красиво, а при спаивании ни вафли, ни сети, либо как повезёт. Не помогали даже шайбочки Qianli iAtlas. И даже пытался накатать прямым нагревом, приклеив плату к трафарету, казалось что все накаталось как надо, а в итоге включился без вафли. При этом я всю жизнь катаю процы и микрухи на пасту почти со 100% успехом без особых сложностей и проблем. В общем, психанул, и накатал низ шариками 183, и все с первого раза спаялось и заработало как надо, без заморочек. 0.3 отлично сели по размеру. Если хорошо знать и чувствовать температуры своего оборудования, угреть что-либо нереально
Maxim
А никто не спрашивал) Я дела так: перед нанесением пасты мажу тонко флюс, очень тонким слоем, размазываю сухой салфеткой, потом наношу пасту не особо сухую, такую, средней сухости и после нанесения прихожусь салфеткой чуть смоченой спиртом, не сильно мокрая, а чуть-чуть) И вот спирт на последнем этапе делает какую то магию и паста не прилипает к трафарету, а вся остается на раме
Oleg
Спасибо! Буду пробовать так
Artem
Вот видимо салфетки со спиртом мне и не хватило в тот раз, а раму флюсом тоже мазал, причём всякими пробовал:)
Maxim
Флюс можно пропустить, а спирт обязателен)
Isolderingvs
+ ну вот. Спасибо! Буду пробовать!
Miron
Я так делал только с калошей, но у меня всеравно паста сильно растекается.
Maxim
Но тут от пасты тоже сильно зависит, моя не растекается от слова совсем, без смачивания она остается на трафарете, притом рандомно, где-то вся осталась на раме, а где-то вся на трафарете)
Miron
Какой пастой пользуетесь?
Maxim
В лс
Repair
Чёт у тебя с трафаретами не так, без флюса и спирта у меня все остаётся на раме, трафарет снимаю чистый, хоть ещё раз катай, трафарет просто должен быть очень чистым и обезжиренным
Anonim

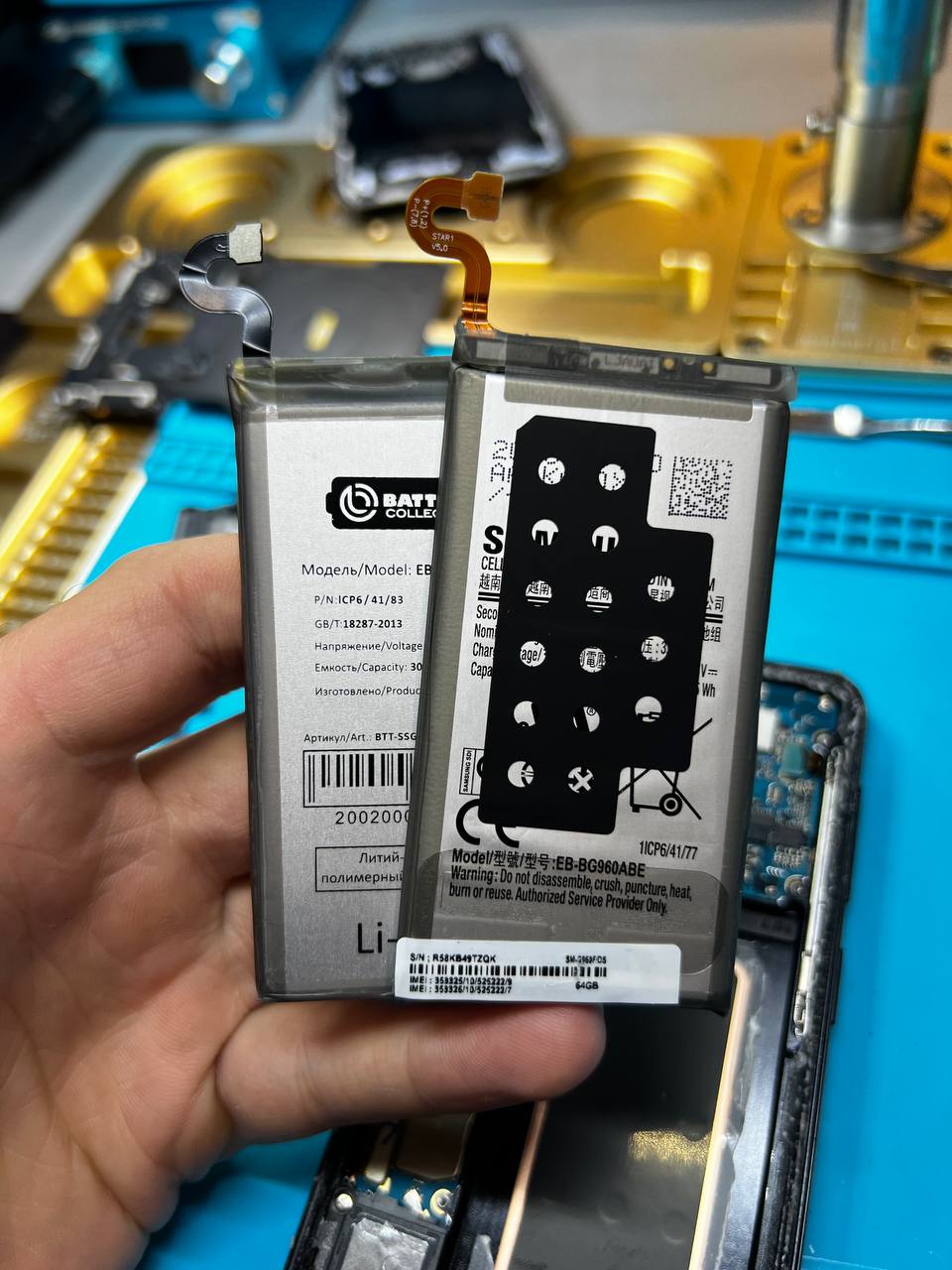

Приветствую всех. Кто нибудь оригинальный шлейф перекидывает на китайскую банку при замене АКБ ? Есть ли в этом большой смысл?)
Nick
Тут смысла нет)
Maxim
Ну теперь то он у меня очень чистый))) Я их после каждого использования в узв пихаю)
Repair
Oleg
Я тоже нашёл наконец применение узв) но только в идеал все равно не чистит, и спирт и калоша все равно потом надо ещё щёткой тереть
Maxim
Вытаскиваю из узв, мою под проточной водой и как новые Идеальная чистота, проблема узв- шум
Repair
А вы жижу для узв используете какую-нибудь?
Oleg
Да нет, в пустую емкость трафареты кладу Я же написал что и спирт и калошу юзаю, думал будет в идеал чистить но как оказалось нет))
Repair
Так возьмите нормальную жидкость для узв, спирт калоша ничего вам и не отмоет, там ph никакой
Oleg
Кстати не знал. Какую посоветуете?
Maxim
https://www.partsdirect.ru/goods/198170
Oleg
Спасибо!
Kopchenko
а воду дионезированную где берешь?
Maxim
Какую?)
Kopchenko
Деионизированную
Maxim
Я такой не знаю) Покупаю дистиллированную в авто магазине
Oleg
Я так понял его надо мешать с водой?
Maxim
Да
Maxim
Я пробовал спирт - вообще фигня)
Oleg
Минус лишь один, в ванне не оставить жидкость. Надо сливать)
Maxim
А зачем сливать?
Oleg
Крышка не плотная, испаряется и пахнет
Maxim
Я никакого запаха от раствора вообще не чувствую
Kopchenko
потомучто у него спирт+бензин
Maxim
Спирт воняет дико)
Kopchenko
есть такое дело
Sergey
Токсикоман со стажем.
Muaed
Сам искал. Не нашёл.
Crimfell
Не знаю, но предподожу 0.25-0.3 мм
Kopchenko
сегодня не очень день для накатки))) нормально катается на 183 шары, я Х спаивал, чел 11, без проблем
