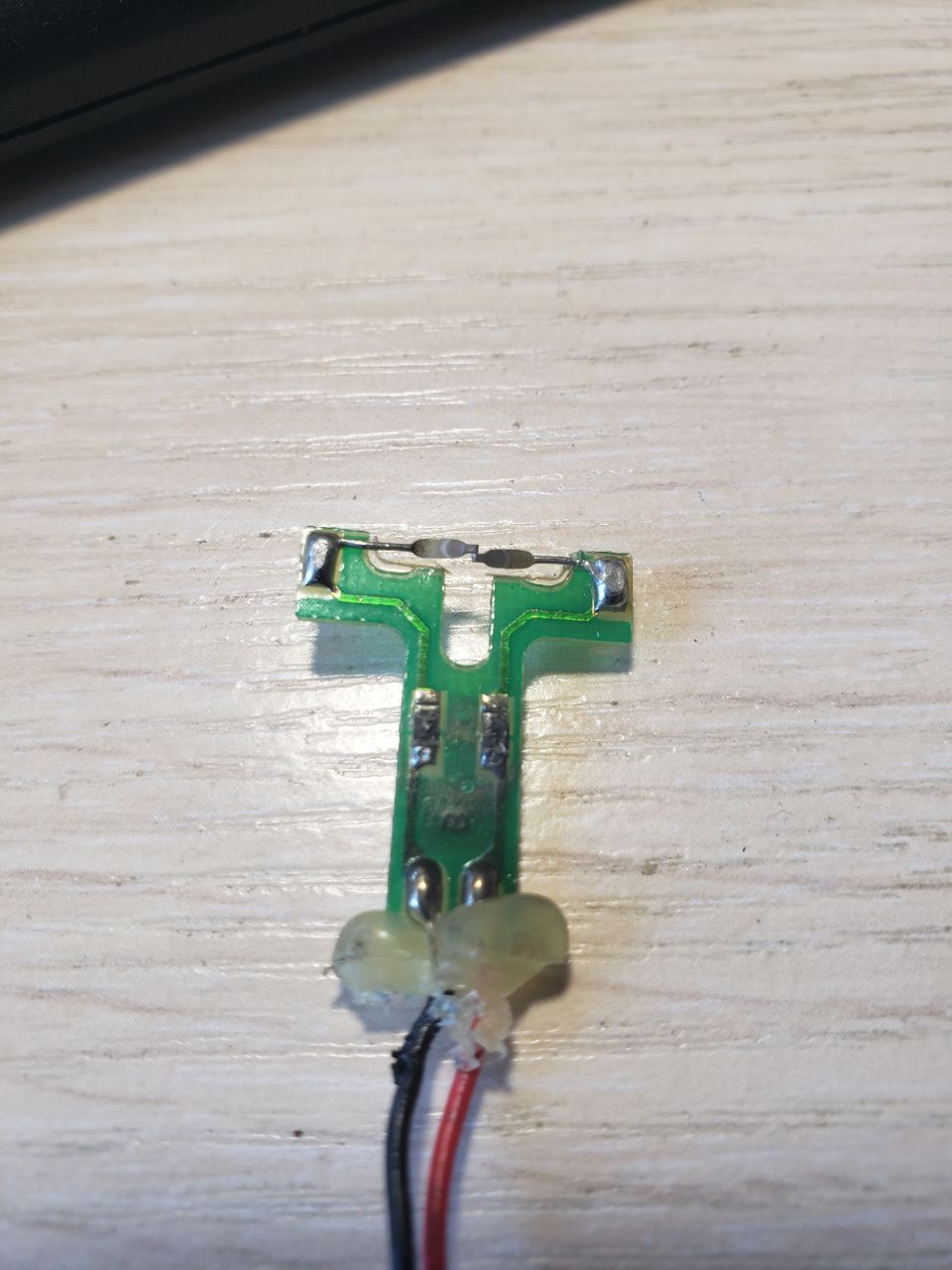

на фото плата, на которой был геркон (видны его остатки). она стояла в анемометре Davis рядом с осью на которой установлены лопасти. ветер дует, лопасти крутят ось, на оси есть магнит - геркон срабатывает на один оборот оси. дальше уже логгер считает эти срабатывания и получаем RPM и в итоге скорость ветра. вопрос - геркон может быть любой, лишь бы по размеру подошел? что за пара SMD деталек на плате? диоды или резисторы.. там 5 вольт всего на схему подается, если что. это рабочий
Комментарии: 17
Sergy
макро фото платы похоже на резисторы геркон по размеру
Yurii
Датчик холла, оптический энкодер - столько в мире всего есть Геркон как-то негуманно
Anonim
питается от батарейки 3-5в
Sergy
хватит
Anonim
чтож спасибо!
Anonim
точно не диоды? интересно, зачем там могут быть резюки..
Sergy
резисторы диоды по другому выглядят
