Та не он оказывается нужен для других целей и даже нашел название этой темы называется она "компенсирующая цепочка Цобеля" Оно нужно для отсекания определенной части звука А сама конструкция эта колонки для пк обычные Ребята не подскажите что я делаю не так собрал фильтр от гармоник по матрежиму осциллографа немного не убирает посадил подстроечный резистор подкрутил им немного и всё просто класс гармоники нету и даже основной сигнал чуть увеличить удалось но не суть странность вот в чём при увеличение того места где нужно убрать гармонику наблюдается то что она ещё там есть опять немного подкрутив этот же резистор убираем её вроде как полностью и всё должно быть огонь но бляяя нет при уменьшении видно что гармоника сохранилась а при увеличение её нету что за хрень Кто-нибудь знает эта вообще как понимать?
Комментарии: 7
Yuriy
Схему покажи пожалуйста, и напиши какими компонентами что хочешь отрегулировать
Dmitriy
Ок, нарисую чуть позже
Dmitriy
Вот
Yuriy
вообще ничего не понял
Dmitriy

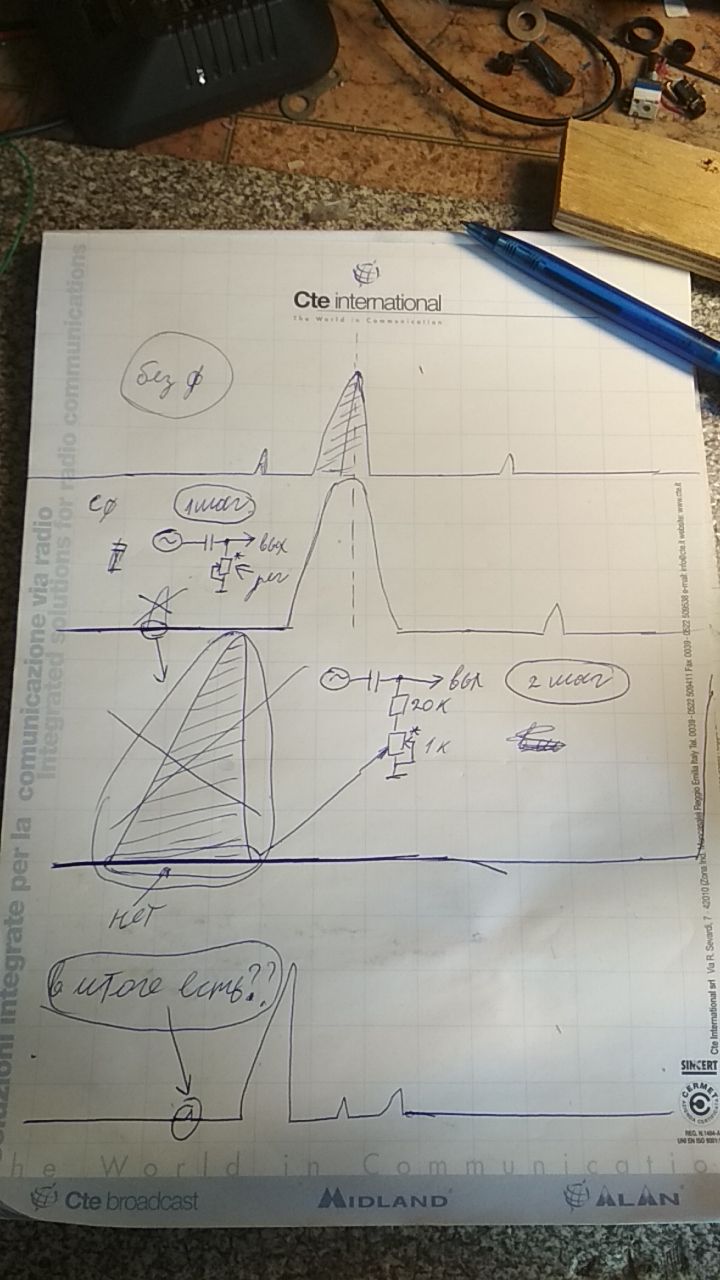

Что именно непонятно? Первый верхний график это сигнал без фильтра, второй это уже немного увеличенный масштаб с фильтром где с левой стороны после подстройки резистором гармоника полностью пропадает (от слова совсем), третий график (предпоследний) ниже это увеличение масштаба конкретного места гармонике она есть хотя по идее мы её уже убрали шагом выше ну ладно фиг с ними регулируем более точно сопротивлением и плавно в итого убираем эту гармонику полностью именно в этом масштабе. А вот сейчас самое интересное при показе уменьшением масштаба (самый нижний рисунок) всего графика гармоник и полезного сигнала мы видим что с какого-то х......я гармоника осталась хотя при увеличение масштаба именно этого места нахождения этой гармоники его нету что за? Может быть что-то конкретно нужно сказать?
Dmitriy
Ну что скажешь идеи есть?
Yuriy
прошу нанести на координатные оси значения чтобы был понятен масштаб
