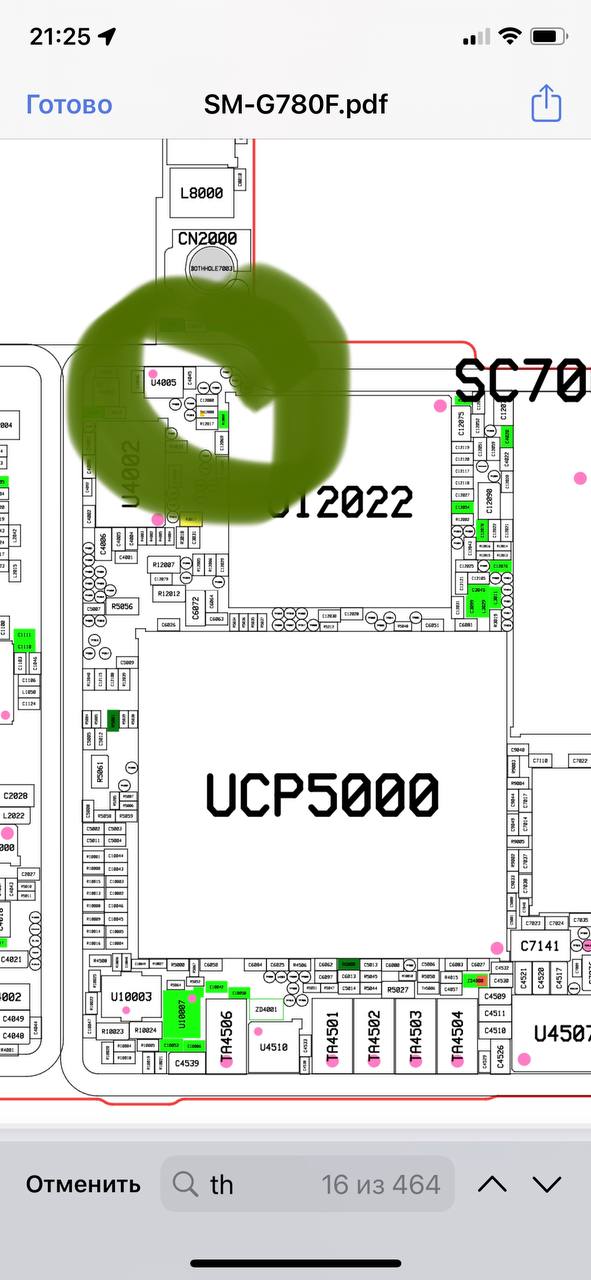

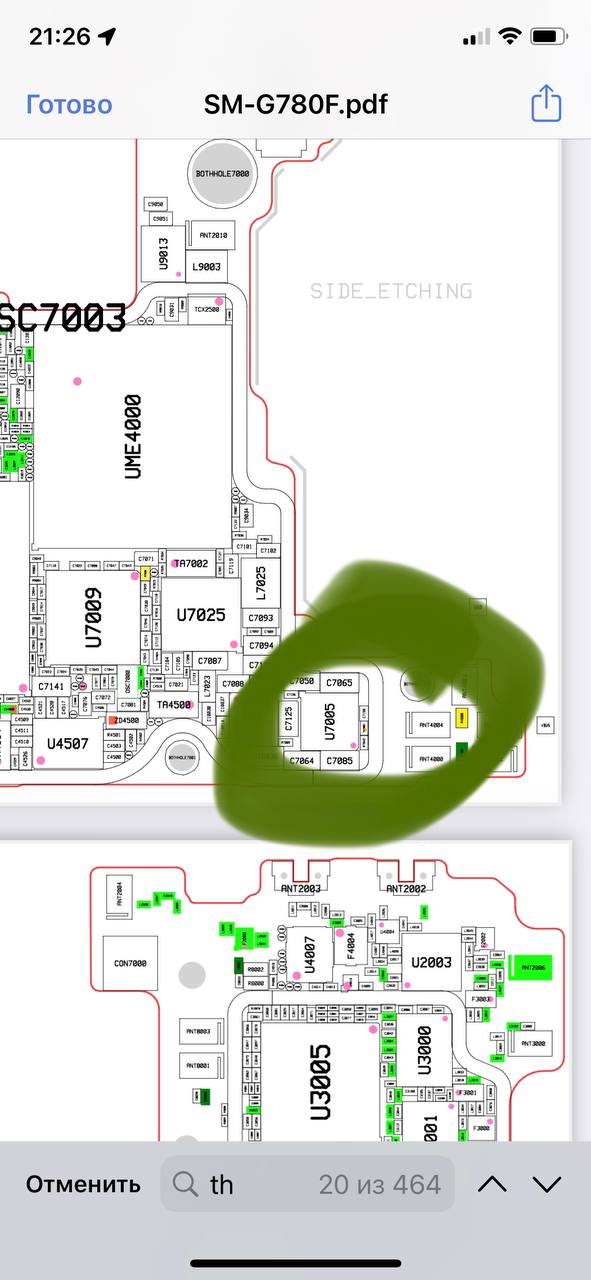

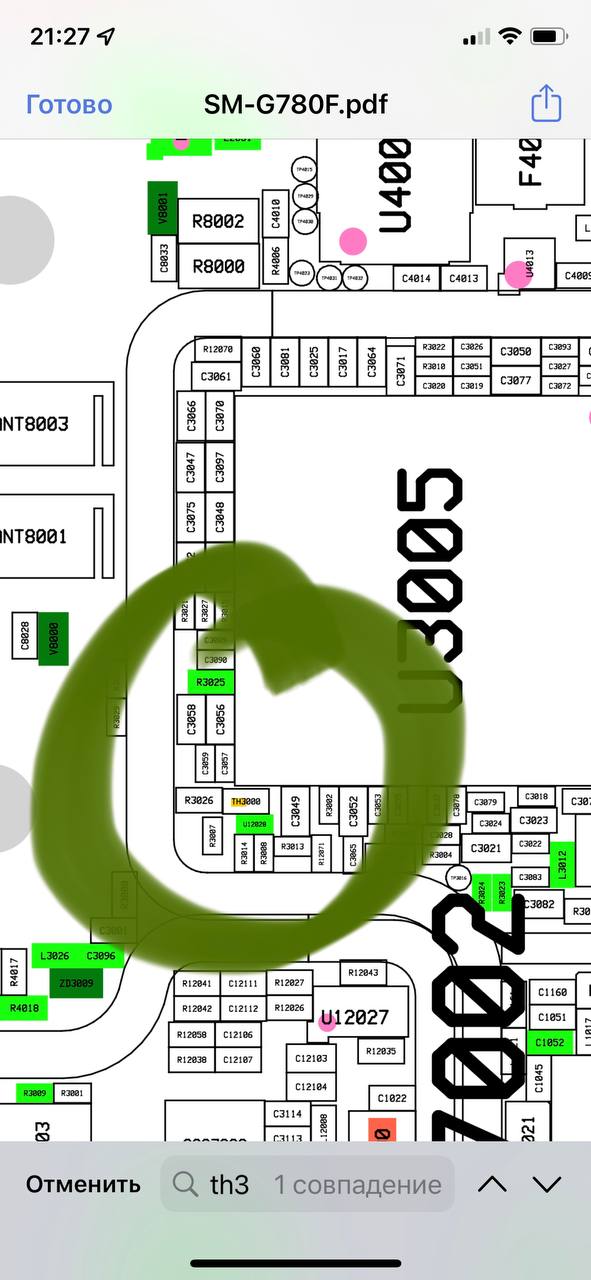

Всем доброго вечера! Имеется Samsung S20 FE Предистория не известна, но был сломан разъём межплатного шлейфа. Разъём заменил , при подключении к ЗУ Апп выдаёт ошибку нагрева. Было проделано : - замена межплатного шлейфа и нижней платы. - замена катушки беспроводной зарядки (на которой термистор. - замена акб. Все ЗЧ брались с исправного устройства. У кого есть идеи по поводу нахождения оставшихся термисторов на плате ?
Комментарии: 21
Anonim
Точно такой лежит я хз без схемы..я дополню список..проц поднимал ..линии все звонил Их там 8 терморизисторов и все не причем
Ruslan
На беспроводной зарядке - тоже ошибка?
Anonim
у меня работает,но разрежается при зарядке!
Ruslan
Ток заряда какой на беспроводной?
Anonim
да не этом дело...быстрая зарядка срабатывает...но по 0
Ruslan
Варианта 2: срабатывает ошибка по температуре или неисправность в силовой части ( ток от зарядки не доходит до Акб). Ошибка по температуре - есть на беспроводной?
Anonim
на без проводной,нет ошибки. глянь схему,какая интересная обвязка!
Ruslan
Ок
Ruslan
Схема есть на него или только мануал?
Anonim
Схематика нет
Ruslan
ладно, так справлюсь. Вот же все нарисовано. Силовая часть от беспроводной зарядки идет в МАХ77705. Раз ТА детектит подключение зарядки, но нет тока - не открывается ключ в этом кп. Проверь что на L7020 (схема от N975) при подкл беспроводной
Anonim
Не верное напровление)) это все проверенно...обрати внимание на волтдэтектор возле nfc ..у тебя на нем 3.6 при зарядке?
Ruslan
Я в ваших ТА ищу неисправность) У меня такого в работе- нет. Почему неверное? Если у тебя не заряжается по беспроводной зарядке, поясни?
Anonim
Менялись все эти ic резутата не дало!
Ruslan
Замеры производились, анализ следования сигналов? Например, если на MAX не приходит высокое по цепи WLCHG -замена микрух не поможет)
