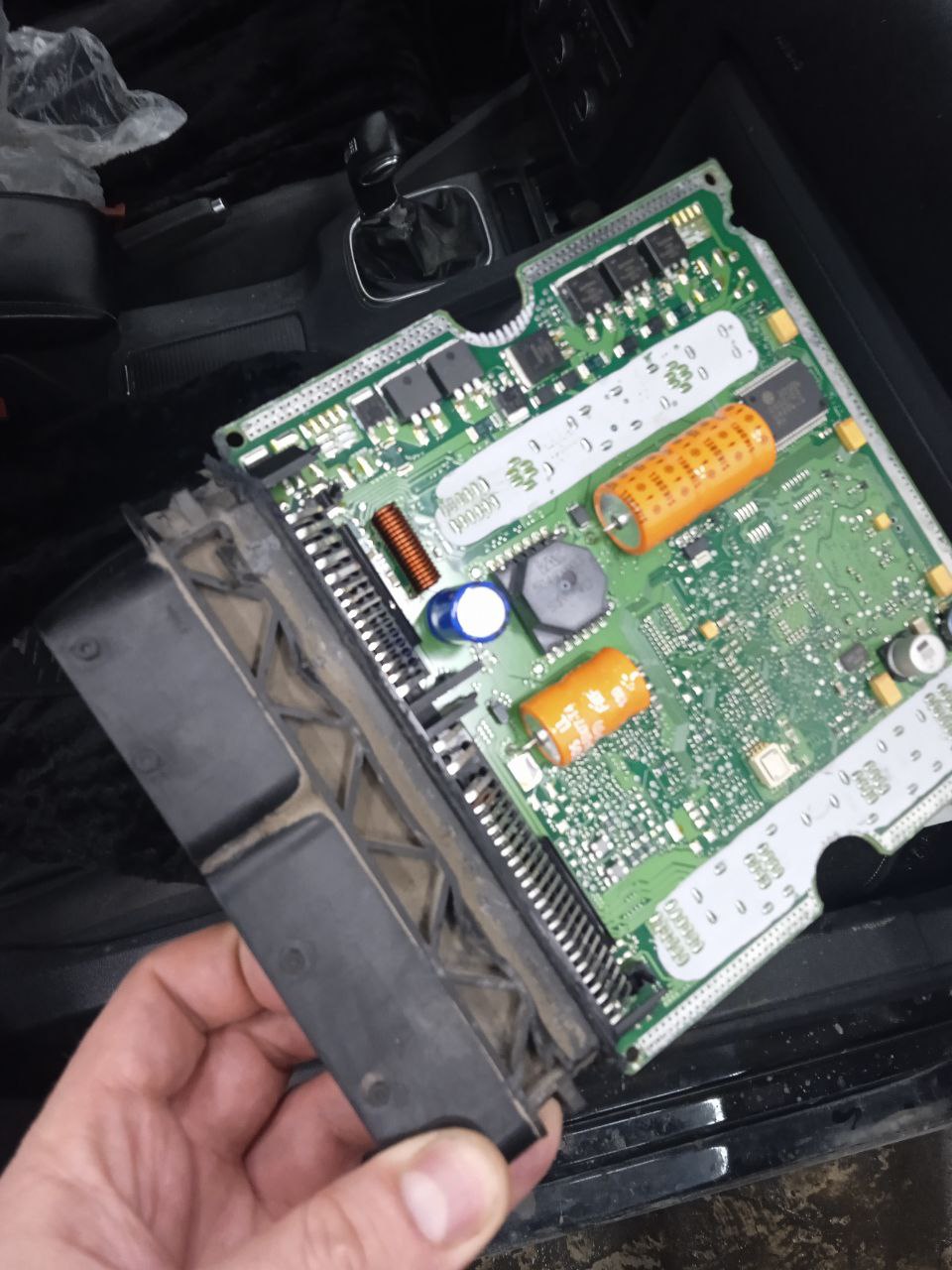

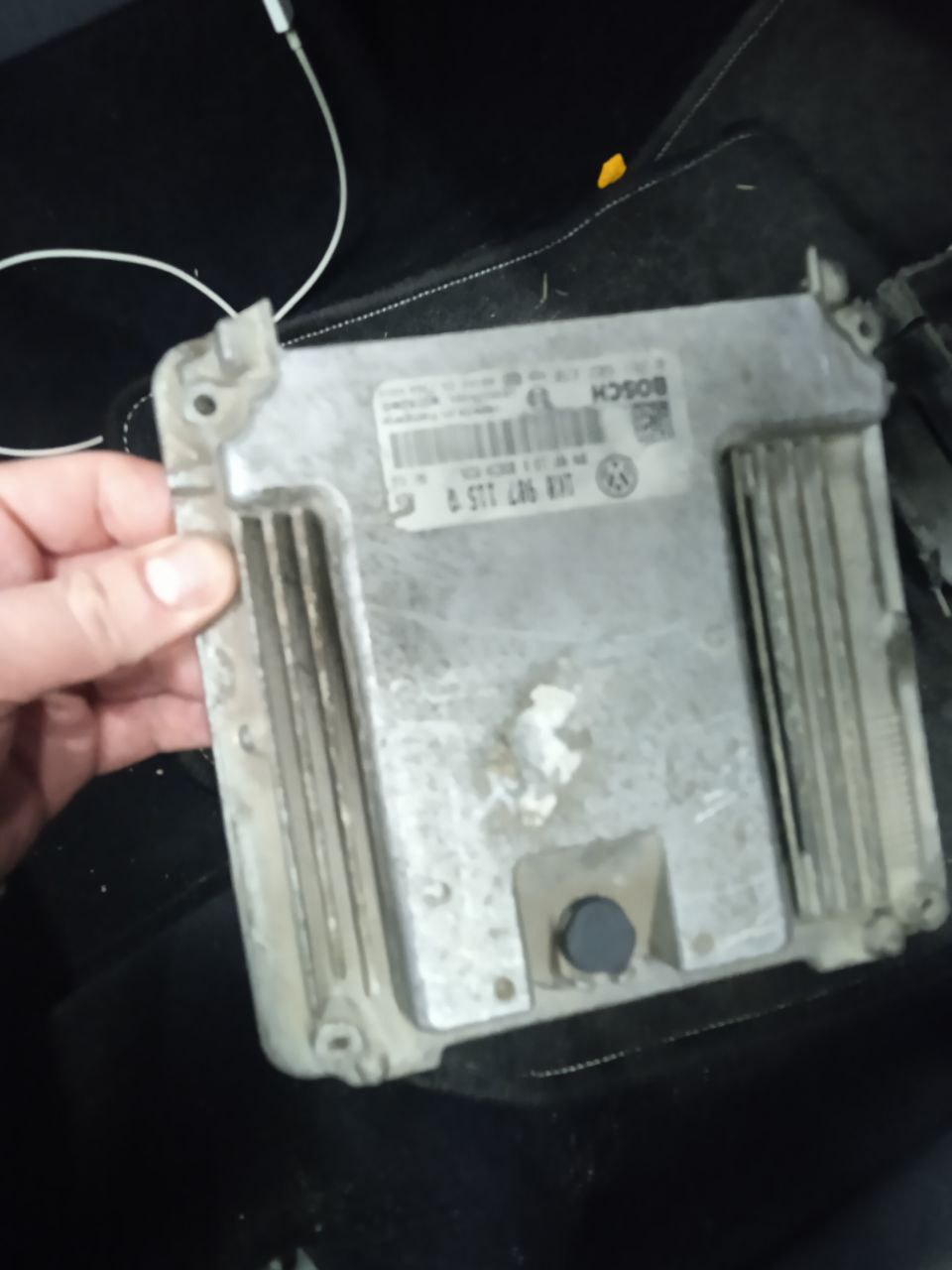

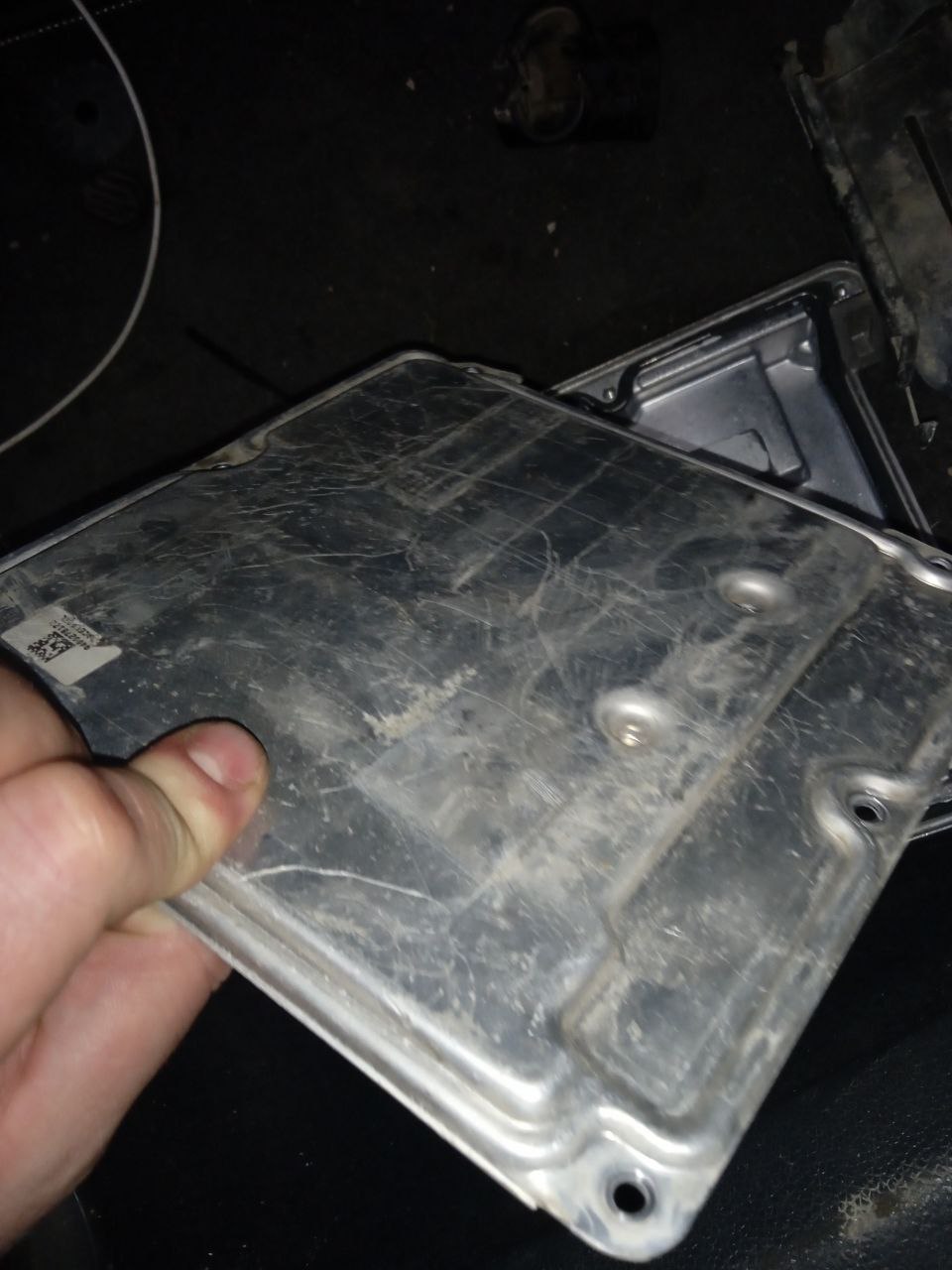

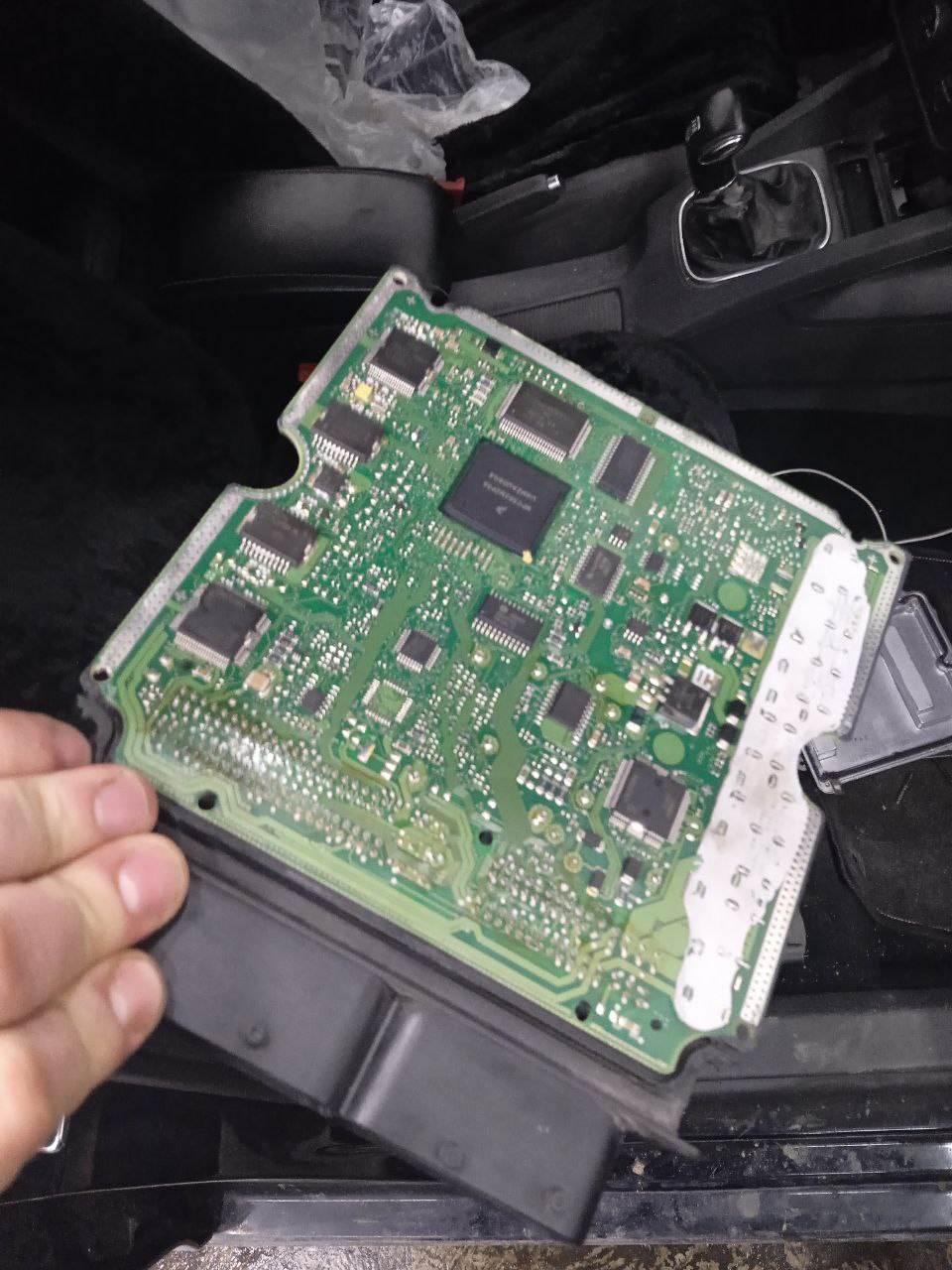

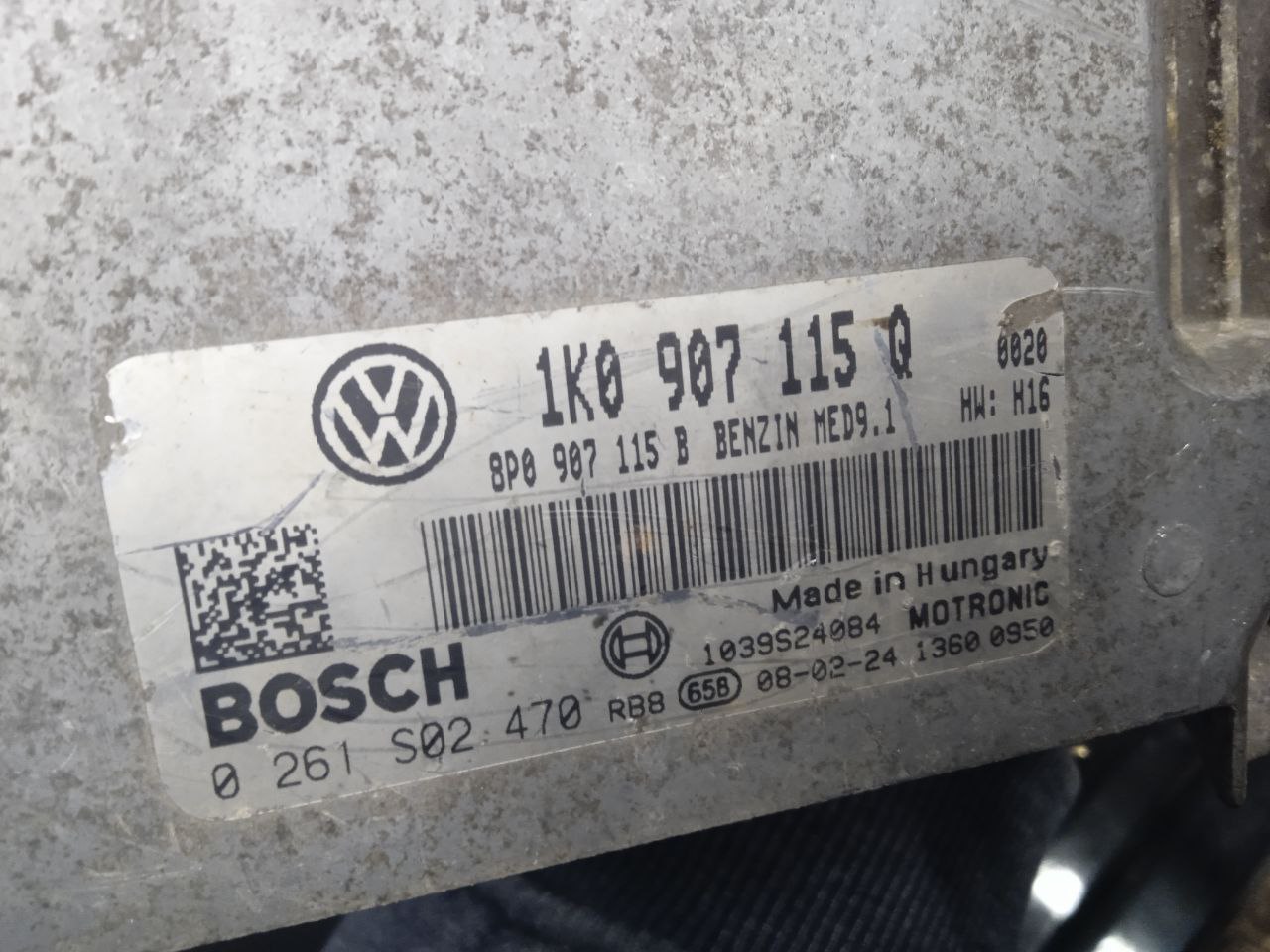

Всем привет коллеги,пишу вам с просьбой о помощи . Проблема такова имеем ТС Фольцваген джета 5 поколения со свапнутым мотором от гольф р 2.0 tsi с дороботками но суть проблемы токова что после переборке мотора я своими косыми лапками при установке впускного коллектора зажал плюсовой провод на форсунку,крутил сначало без свечей прокачивал масляную систему но после установки свечей зажигания запуска не произошло ,полез читать ошибки увидел замыкания ,исправил ошибок нет но и нет запуска . Брызгая кефиром во впуск машина работает ,ТНВД давит 50 при прокрутке стартером ,взорвал все провода от форсунок до БУ ,все 8 проводов идут к блоку управления ,при замере плюса на всех проводах при подключеных фишках на форсунки весит как 5.8 вольт импулса при замере диодной контролькой тоже не наблюдаю (к сожелению нет пасталовского ) ЭБУ med9.1 буду признателен любой помощи . И интересует может есть у кого схема этого ЭБУ я его вскрыл и незего там не увидел визуально перегоревшего и все в этом духе ,и если не ошибають управление идёт через ШИМ сигнал на форсы и какое должно быть напряжение на питающих проводах . Спс заранее ...
Комментарии: 12
Dimitrii
В системах с непосредственным впрыском всё намного сложнее, думаю лучше отдать блок в ремонт специалисту...
Timur
Да я согласен ,мне бы только разобраться в целостности все выходов и входов к ЭБУ ,а перелопатил кучу форумов не нашел схем блока ,и по напряжению вопрос ,каково оно должно быть на питающих проводах ,в Самаре я лично не знаю нормального человека и компетентного в ремонте ЭБУ ,по этому и не хочется кому попало отдавать .
Dimitrii
И не найдёте схему ЭБУ Форсунки непосредственного впрыска обычно высоковольтные, там до 70-80 вольт может быть, как такового питания там нет, оба провода идут из мозгов
Timur
Тесть я так понимаю что из вне ими не кто кроме ЭБУ не как не управляет ,я имею ввиду например пред на плюс ? Генерируется напряжение каскадом напрямую с ЭБУ и управление с негоже ????
Dimitrii
Ну те системы впрыска, которые я знаю, именно так Было бы классно тогда указать точный мотор и машину, откуда свап был
Timur
Гольф р WVWZZZ1KZ8W286586
Dimitrii
Всё, просто гольф р? 1905 года выпуска?
Timur
)) Гольф р 2009 года мотор 2.0 л tsi Буквенного обозначение завтра могу сказать
Dimitrii
Ладно, плевать, я видел подобный блок, все провода на форсы из мозгов
Timur
Не понял ?? Сто пудов он лег ???
Dimitrii
Внутренности блока мне знакомы Все провода на форсы идут из мозгов, питания внешнего нет Ну, видимо да
Timur
Ок СПС ,буду искать творца )
