Парни, есть апарат для склейки модулей тбк-808, который благополучно помер, при включении засветился дисплей и полностью погас апарат, теперь при включении работает только задний винтилятор и все, с бп выходит 12в, все реле рабочие (7 шт), остаётся только передняя плата, без неё вообще как то должен стартовать апарат?
Комментарии: 14
Newalyashka

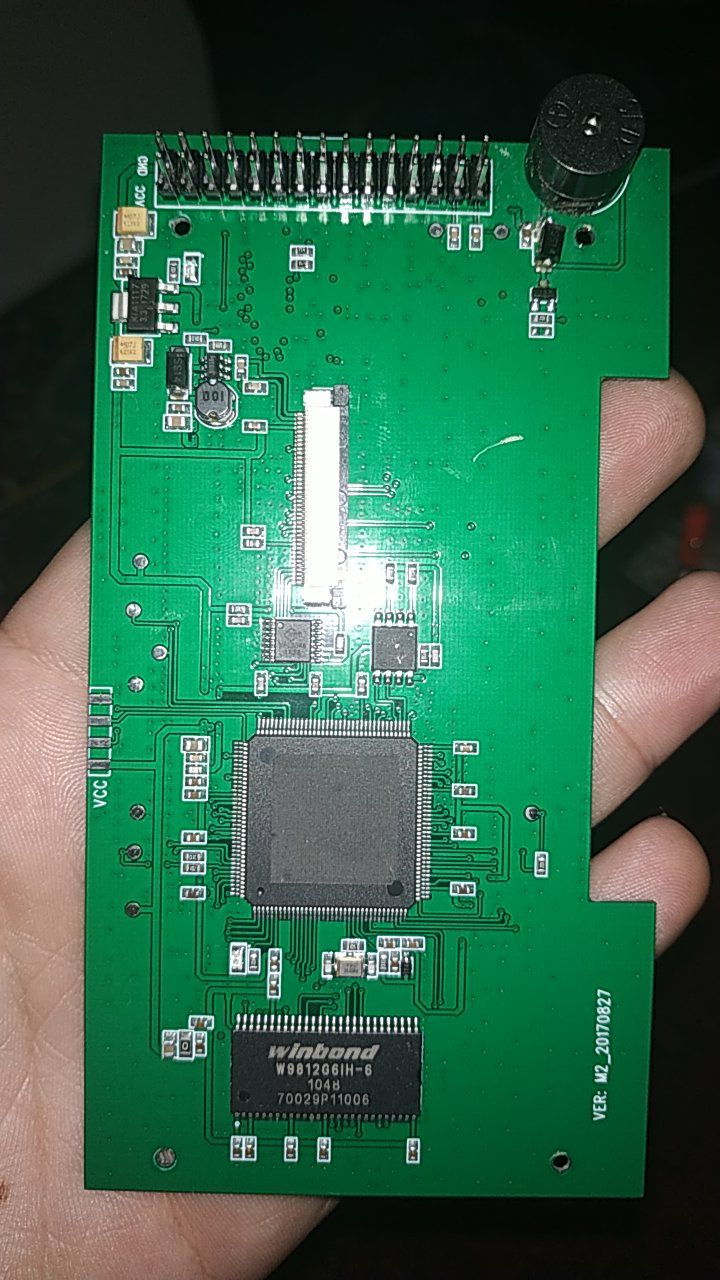

Тут раз у МК маркировки нет. Тогда нужен ослик, чтоб проверить генерацию на кварце, найти флешку для этого МК, вероятнее всего это винбонд которая, может еще какая есть, скачать на нее даташит, может по spi она общается, посмотреть на ослике есть ли там обмен. Потом сделать вывод что МК сдох, или нет питания на него. Второй этап искать плату у китайцев, если МК сдох.
Anonim
Еще можно на еепром осликом встать и посмотреть во время включения обмен пакетами идет или нет.
Anonim
Там случаем рядом не SPI стоит? Может слетела?
Newalyashka
Может
Zulyorbek

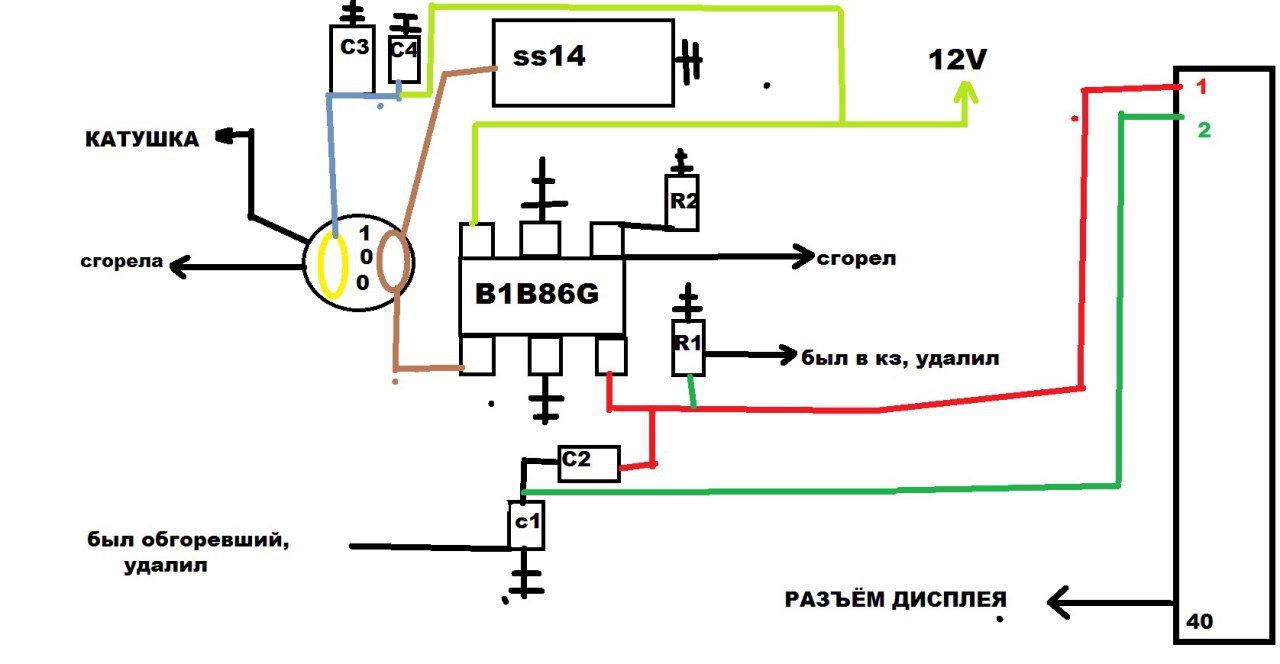

Нашёл причину не включения апарата для склейки модулей тбк 808, причина была в передней плате, сгорела обвязка подсветки, честно я на ты с такимм вещами), но в нашем регионе не смог найти того кто сделал бы, нарисовал типа схему, может из планшетов и прочей фигни можно дастать этих деталей? Сейчас апарат полностью функционирует, только без подсветки дисплея.
Newalyashka
Да можно любой повышающий преобразователь дс подобрать
Artem
Слушайте, раз такая пьянка - у меня тут дешёвый лбп с ума сходит. В рандомный момент прыгает напруга на несколько вольт. Можно будет поспрашивать когда до ремонта доберусь?
Newalyashka
Можно. Может переменные резисторы поменять надо?
Anonim
Ну и я тогда уж, лбп выдает максимум 0.5а
Artem
Может быть) Всё проверю - отпишусь
Anonim
Из положенных 2
Sergei
Дешевый - понятие растяжимое. Если до 2.5тр - выкинуть и купить другой
Artem
Да он мне бесплатно достался, поэтому возможно будет дешевле Кроилово, вот это вот все
