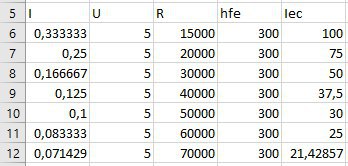

если транзистор нужен для управление слаботочным цифровым входом МК то можно на базу вешать высокоомный резистор чтобы не сильно нагружать выход, с которого предполагается обрабатывать сигнал? Задача считать сигнал со спидометра. Говорят что у него низкая нагрузочная способность. Прикинул в экселе, правильно ли получается что можно вплоть до 70кОм ставить на базу резистор (что наверное все же перебор) и тогда тока эмиттер-коллектор будет достаточно для активации порта МК?
Комментарии: 11
Anonim
ээм, а нахрена тебе биполярный транзистор для управление ВХОДОМ мк? у входа мк сопротивление порядка мегаома отключи встроенную подтяжку мк и подтяни резистором нужного номинала куда тебе надо
Anonim
согласовать уровнь чтобы, сигнал 12 и 5в, а мк стм32 и уровни 3.3
Anonim
делитель и нагрузочную способность лучше бы уточнить, может там имели ввиду лампочку накаливания туда не подключать, а не наноамперы. Что за спидометр, как он устроен? импульсы на оборот выдает? что там внутри? датчик холла, геркон?
Aum
все хитрее и так сходу посоветовать что-то сложно. - неизвестно выходное сопротивление - чем выше сопротивление в линии, как выходное, так и входное, тем вероятнее словить помеху - транзистор желательно открыть если не до насыщения, то хотя бы так, чтобы на коллекторе было ок. 0.6В. - и он должен надежно закрыться, независимо от бета экземпляра, при заданной нагрузке на коллекторе при низком напряжении на входе - и в диапазоне температур это еще должно работать
Lbh

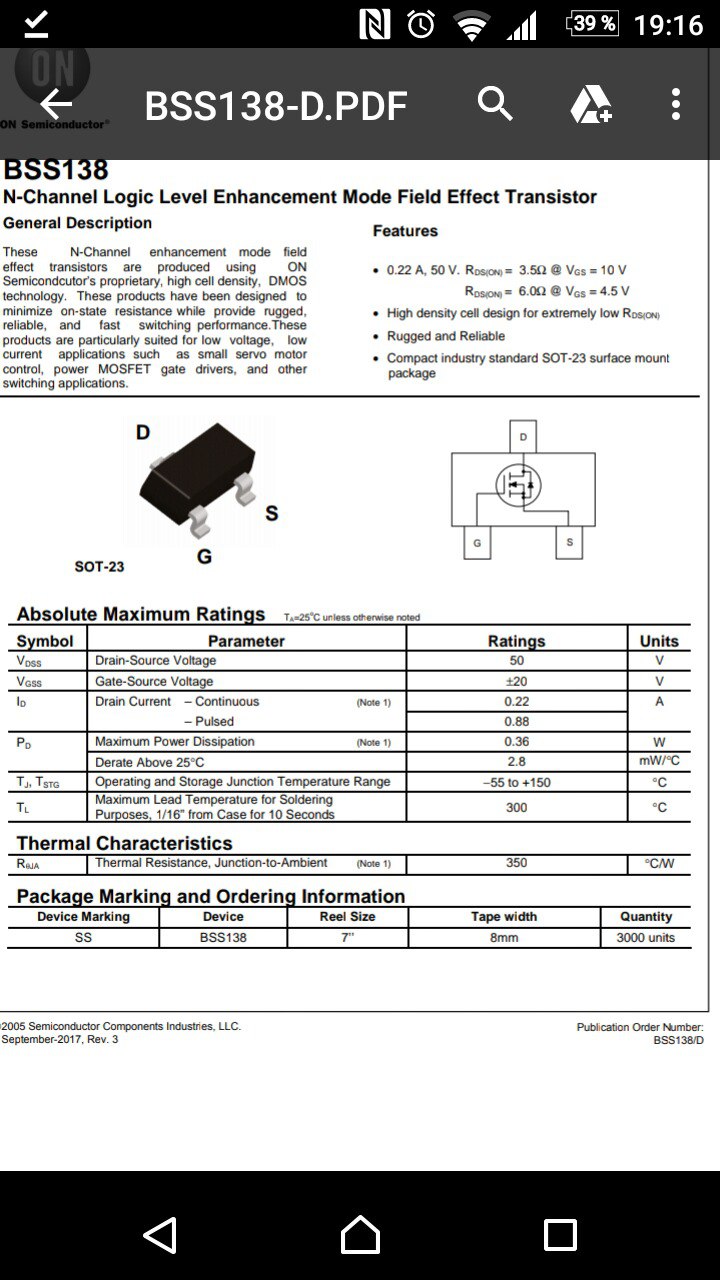

напрашивается полевик с мелким затвором
Anonim
Инжектированные каналы?
Evgeniy
нет, это когда используешь парралельно 2-4 ацп зависит от того сколько их в микрухе
Anonim
А, не, так не умею)) Кстати да, у полевика на затворе же вообще ток не течёт? И напряжение затвора там до 20 вольт
Aum
по классике, скорее, у датчика усилитель с низким выходным сопротивлением для надежной передачи сигнала по линии. с другой стороны, если не требуется стойкость к помехам, можно и не париться
Lbh

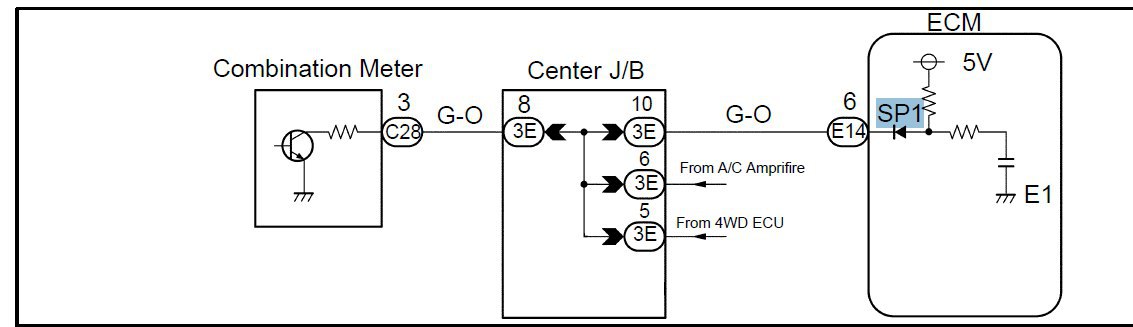

в общем случае смотришь в даташите заряд затвора, который в нанокулонах и делишь его на время нужного тебе фронта и получаешь ток. потом считаешь резистор затворный, чтобы этот ток получился, заменив емкость затвора кз. это простой путь на самом деле проще всего было бы найти схему ecu автомобиля и срисовать оттуда входную цепь. а дальше уже мозговать
Aum
ну да, там люди знали же требования и параметры
