бой с хуавеем продолжается, так и не стартанула подсветка и нет инициализации дисплея. Замена катушек не помогает, диод так же, 6522 заменил на новый та же ситуация, пока в раздумьях, может у кого идеи будут ?huawei p smart 2018
бой с хуавеем продолжается, так и не стартанула подсветка и нет инициализации дисплея. Замена катушек не помогает, диод так же, 6522 заменил на новый та же ситуация, пока в раздумьях, может у кого идеи будут ?huawei p smart 2018
Комментарии: 34
Artem
Минутчку. Нет инициализации дисплея — это вы что имеете в виду? Изображение есть?
Anonim
Да, теперь есть, нашел еще и битый фильтр у конктора дисплея, заменил изо есть, подсветка кратко моргнет и на этом всё.
Anonim
На аноде без дисплея какое напряжения?
Artem
Думается мне, что изначальная проблема была именно в битом фильтре. Затем ошибочно потрогалась цепь подсветки и что-то там сделалось не так, и надо вернуться туда где изначально шли раскопочные мероприятия. Что менялось по подсветке? Если апп выдаёт картинку, следовательно дисплей инициализировался, получил свои питания и драйверу подсветки отправлена команда на поднятие напряжения. Скорее всего
Anonim
плохое и не верное предположение
Artem
То что неверное то разумеется возможно, аппарат ведь не у меня на руках, а у вас. А вот почему плохое?
Anonim
Так а делаете всё на заведомо рабочем дисплее? Может, у девушки с вечера водичка снизу экрана попала и погасила...
Anonim
я не совершаю лишних действий если не уверен в них
Artem
Изначально не было ни подсветки, ни изображения (как я понял исходя из сообщений), затем вы меняли индуктивности (вчера номиналы думали подбирали), диод тоже трогался подсветочный, затем нашли пробитый эми фильтр около дисплейного коннектора, заменили его и появилось изображение. Все верно?
Anonim
Нет нет, изначально не было подсветки, инфу собирал всю кааая вообще есть по форумам и описаниям. Результат один везде, ругань на 2 катушки. Пока возился с платой видимо фильтр у конектора дисплея похерен был. Заменил фильтр изо есть но по подсветке нет движа. Сейчас промерил на кондере с которого цепь должна идти на 3пин конектора дисплея. 4в присудствует с отключеным дисплеем, но на конекторе отсутсвует это напряжение, при этом сопротивление участка данной цепи 10-15ом что явно недопустимо.
Artem
Т.е. изображение все же было изначально? Я подумал, что похороненный фильтр был в телефоне изначально и не был замечен, предположил что от этого не было ни картинки, ни инициализации, и соответственно не было бы подсветки даже при полностью исправной цепи
Anonim
Да изо было тут уж или я срукожопил или фильтр был изначально неисправен. Так как одна часть фильтра звонилась с завышеным сопротом
Artem
10-15 Ом это скорее всего и является проблемой. Осталось найти того кто занижает. А в какой точке вы замер такого сопротивления сделали? Со схемой сравниться
Anonim
В точке конденсатора или проще анода диода. И непосредственно пин 3
Artem
Тогда вариантов не особо много: — C1622 — R1601/R1620, если номиналы неверные или пробились — Пробитая линия OVP_WLED в Hi6521
Anonim
1622заменен по резисторам какие номеналы? нет у меня схемки с номиналами
Artem
Кондер исключён? С большей вероятностью это будет он
Anonim
кондер заменен на новый 22мф 50в
Artem

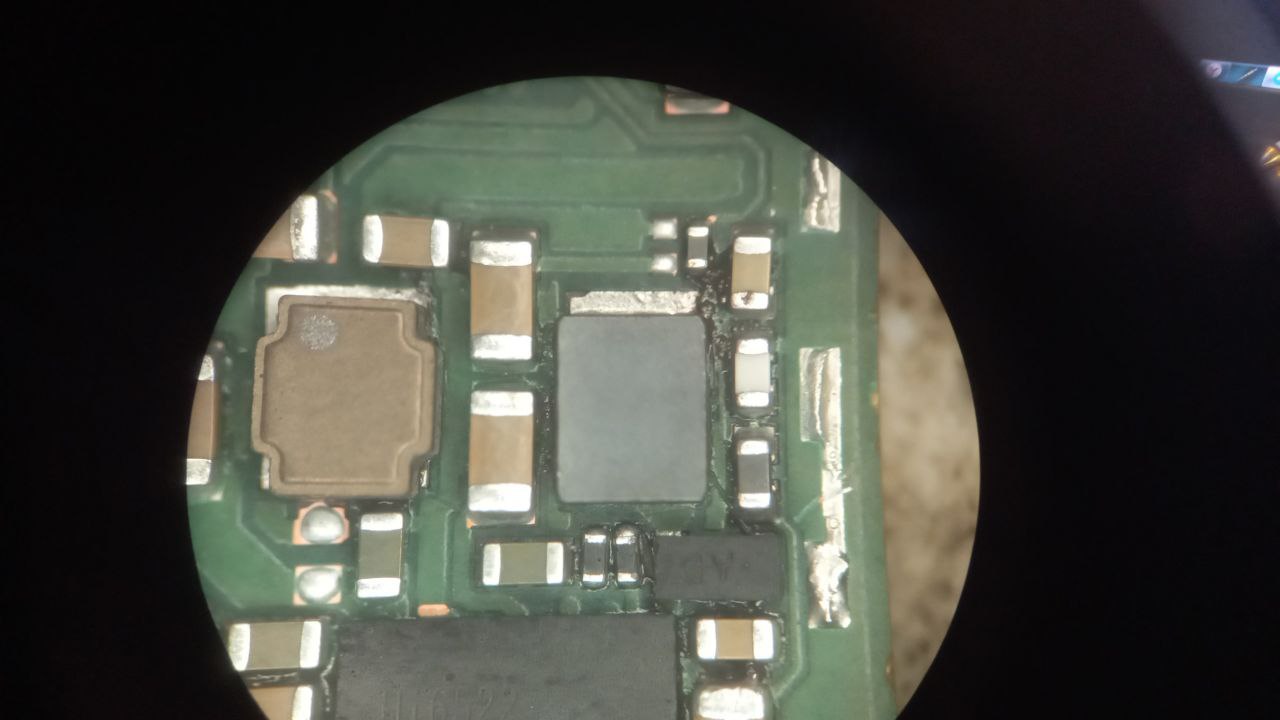

Замерьте тогда оба этих резистора, какие они вообще там у вас стоят. И фото области с подсветкой если можно Hi6521 есть на подкидку? Второй в списке подозреваемых после кондера
Anonim
Нет, такого точно нет 6522 он же по подсветке идет U1602
Artem

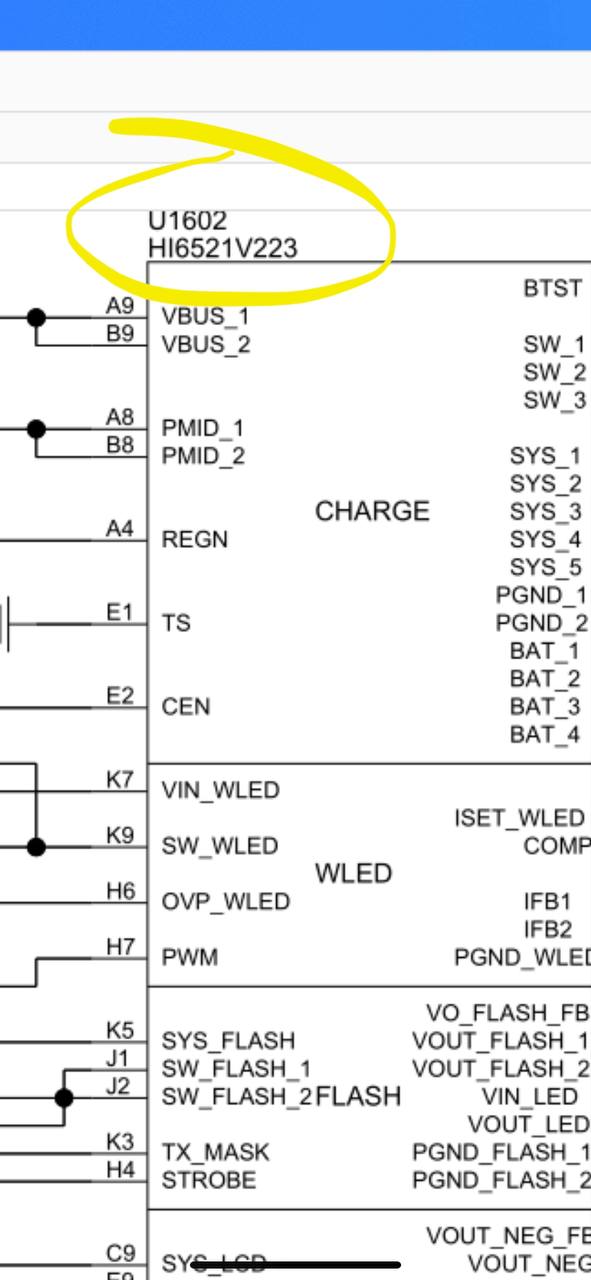

Так вот же
Anonim

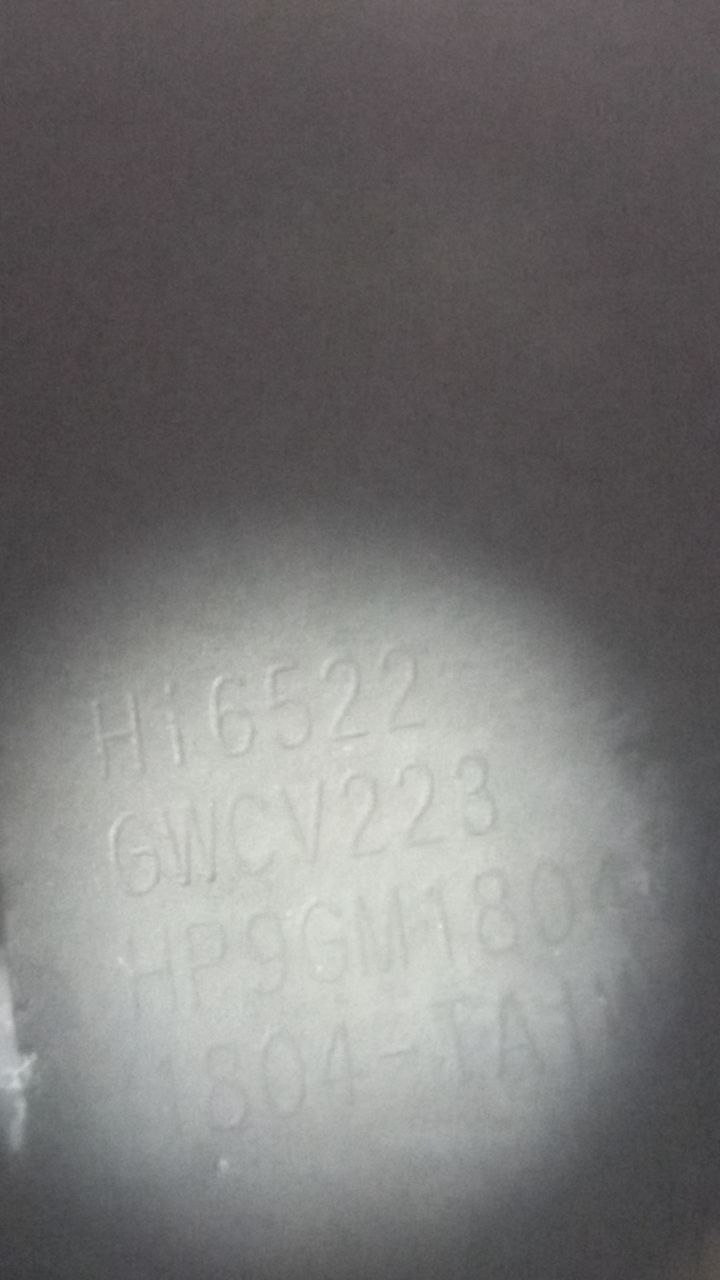

да но на плате стоит 6522 и 6555 других нет) аппарат 2018года
Artem

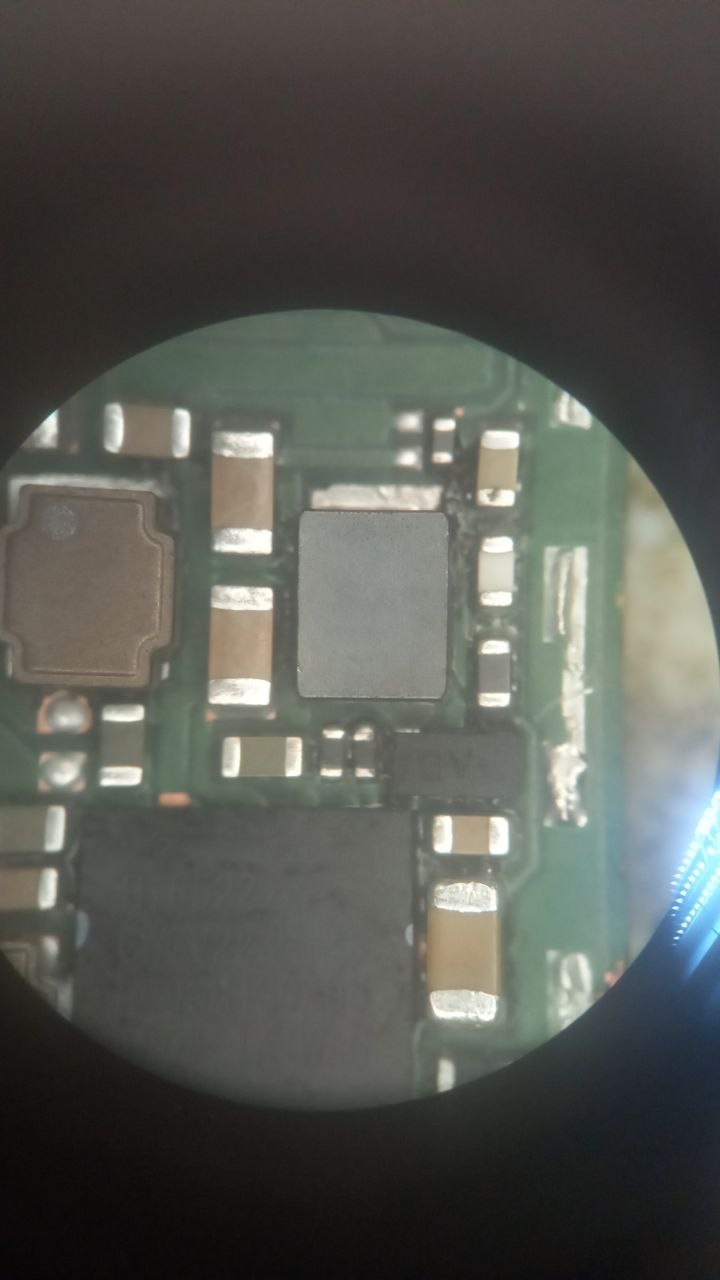

Понял)) смотрел в схему от другой платы. Можно тада фото области с подсветкой?
