Подскажите какой можно выбрать чтобы был как IRFZ44 по мощности (низкоомности) и чтобы logic level (от 5В открывался). Делаю мигалку на светодиодах там 0,7А будет, напряжение 12В-20В или 40В. Управлятся будет ардуинкой, но пока надо определиться с ключом, есть мосфет такой или какой то другой ключ применить: биполярный транзистор может или ещё что то простое?
Комментарии: 15
Vasil
Тебе адын штук? P/N на 60/100В какой-нибудь.
Sergy
IRFZ44 вроде бы более 0.7А на много, жирно ищите что-то на 3..5А http://www.irf.ru/html/mosfet.html
Sceleton
IRLZ44N подходит. У него в открытом состоянии сопротивление 0,022 Ома. И 5В открывается греться не будет совсем
Sergy
из пушки по воробьям просто корпус TO-220 а вы себе можете найти какой-то SOT или TO92
Sceleton
Я просто ещё не разбираюсь. Спасибо за советы
Vasil

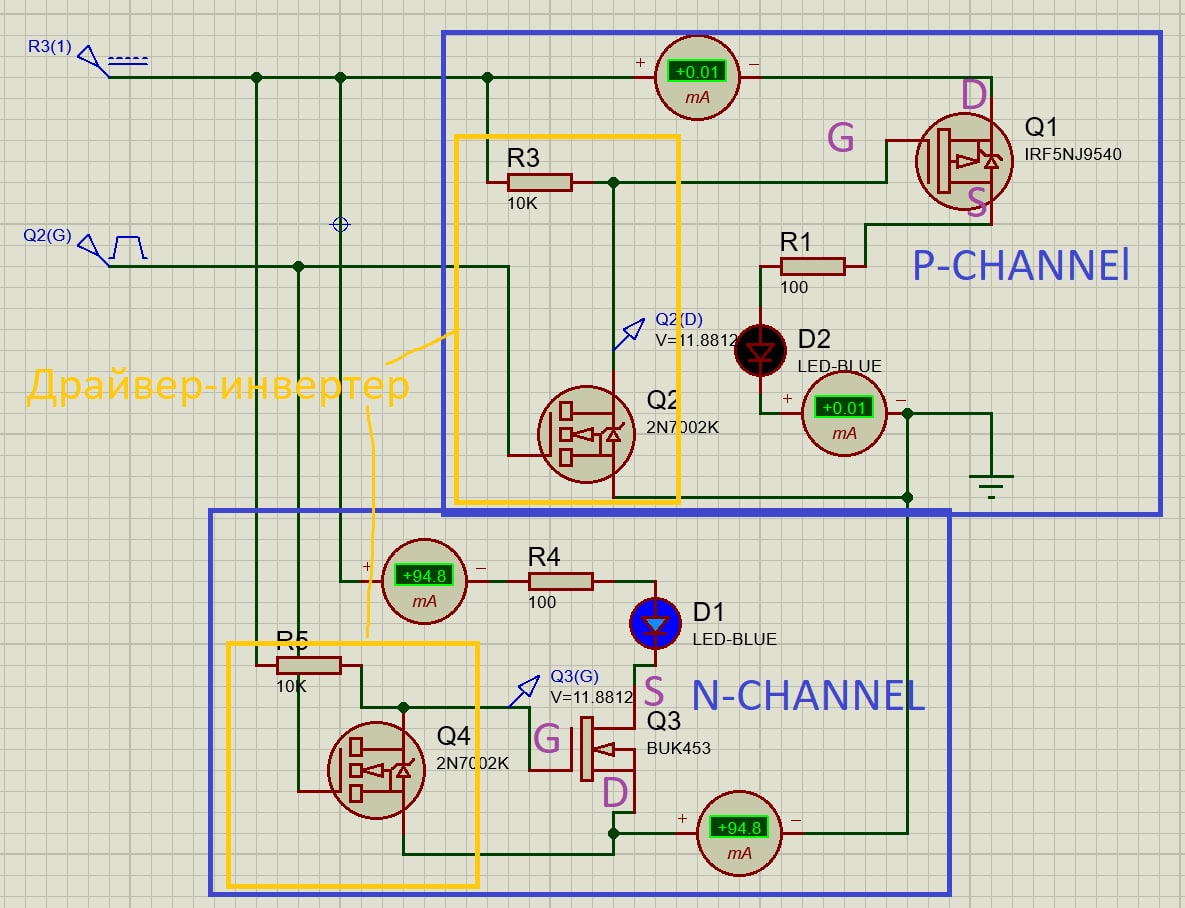

Как-то так. Инвертеры нужны из-за того, что я не знаю, как в Proteus Hi-Z выставить)
Sceleton
Подскажи пожалуйста что это за программа где у тебя всё нарисовано?
Vasil
Proteus
Sceleton
Это как Multisim? Я еще ни в какой не работал... Какая лучше интересно просто
Anonim
Это стоит говорить, особенно новичкам. Большинство примеров для атмега, и возникает проблемы Протеус для микроконтроллеров, мультисим для аналоговой схемотехники. Это если в двух словах
Denisio
под esp32 тоже примеро вагон
Sceleton
Значит каждая для своих целей. Обе надо попробовать)
Anonim
Есть ещё microcap и ltspice. Последняя оч функциональная
Sceleton
Сейчас посмотрю. Спасибо
Sergy
> напряжение 12В-20В или 40В. запас по току и напряжению надо около 2 брать т.е. если 20В питание, то минимум на 40В транзистор если 40В питание - то минимум 80В транзистор
