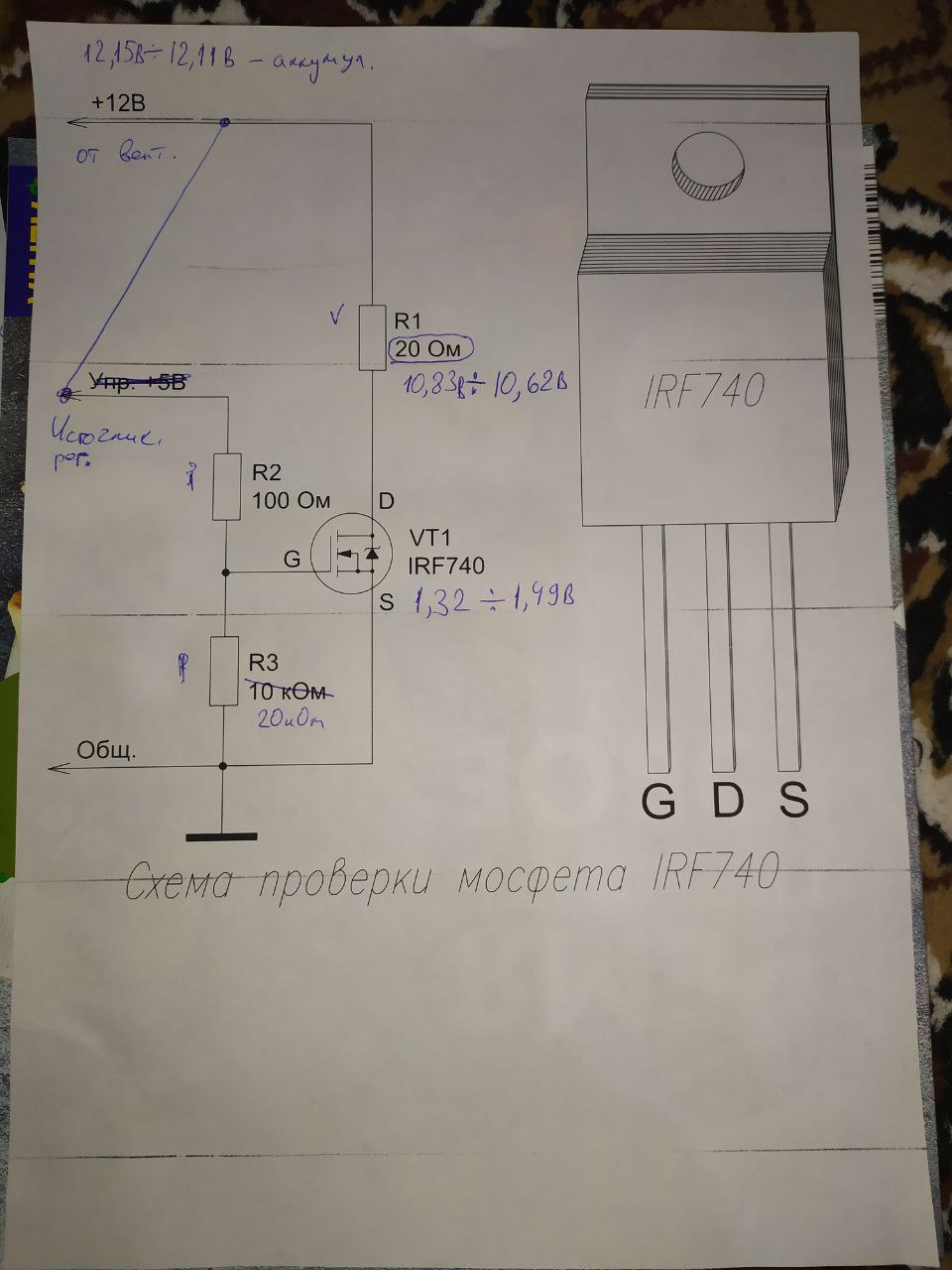

Уважаемые, подскажите пожалуйста: нормально это что на мосфете в открытом состоянии такое большое падение напряжения. Вообще я расчитывал открывать его 5 вольтами, но тогда было падение напряжения на нем в открытом состоянии 2В. Тогда я решил подать на затвор 12В: опять большое падение. Я уже подумал что дело в источнике питания и подключил аккумулятор от шуроповерта- та же песня. На картинке как раз значения для аккумулятора в качестве источника питания - он же подает напряжение на затвор. В даташите сказано что 10В достаточно для открытия мосфета. Так же там сказано что сопротивление его в открытом состоянии 0,55 Ом. У меня по факту сопротивление его 2,8 Ома. Но в даташите сказано что 0,55 Ом это если ток через него идет 10А, а у меня ток 0,53А. Может если ток уменьшается то и сопротивление увеличивается? Если все так то мосфет как ключ меня сильно разочоровал. Или я что то не так понимаю?
Комментарии: 20
Kaktys
или он у тебя поддельный с али и вообще 740 - это высоковольтный, нет смысла его брать, возьми тот же IRFZ44
Sceleton
Да верно, с али и есть)
Kaktys
а так ты все правильно сделал но 5в откроет полностью только logic level MOSFET, обычные при 4-5в только начинают приоткрываться
Sceleton
С али не брать мосфеты так что ли?
Kaktys
ну почему, иногда везет, но это лотерея для поделок можно рискнуть, но проверять
Vladimir
Они даже в ЧиД копье стоят Зачем в лотерею играть ?
Kaktys
кстати мелкие китайские типа AOxxxx пока везло
Roman
Logic level от 2в открываются отлично. От 5 большинство прекрасно открываются. Возможно, дело в конкретном экземпляре, либо, действительно, высоковольтный Я беру сотнями в квесты с алиэкспресс, пока проблем не было ни с одной партией
Kaktys
740 точно не LL
Roman
Согласен
Sceleton
Подскажите какой можно выбрать чтобы был как IRFZ44 по мощности (низкоомности) и чтобы logic level (от 5В открывался). Делаю мигалку на светодиодах там 0,7А будет, напряжение 12В-20В или 40В. Управлятся будет ардуинкой, но пока надо определиться с ключом, есть мосфет такой или какой то другой ключ применить: биполярный транзистор может или ещё что то простое?
Kaktys
они обычно с L в имени, например IRLZ44N, IRF3205, FQP30N06L и пр, хотя для 0.7А можно и биполяр любой который может 2-3а
Sceleton
Спасибо, IRLZ44 попробую. На всякий случай ещё уточню. Вот эта характеристика с его даташита: она же в относительных единицах дается, не в омах. И ещё настораживает что она строится для Vgs=10В
Kaktys
это не омы, это разы изменения к номинальному в зависимости от температуры
Sceleton
Благодарю
Kaktys
вон же сразу вверху написано Rds(on), в Омахъ, на макс ток не смотри, это у MOSFET самый не важный показатель
Anonim

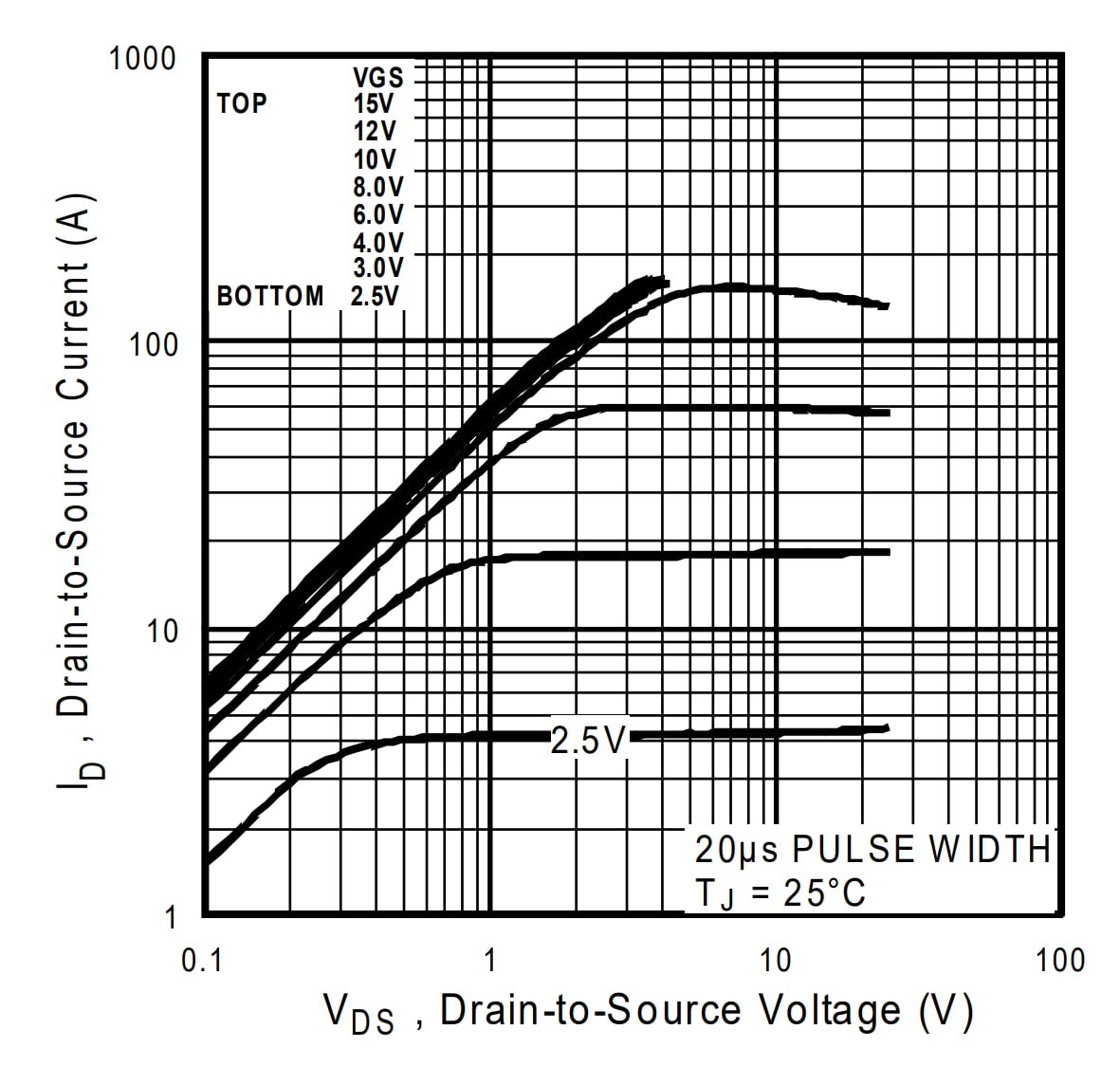

тебя интересует вот эта табличка
Sceleton
По этой табличке у меня тоже не могло быть падения 2В при 0,5А нагрузки))
Vasil
Лучше в анархию всё-таки
Artem
Да, в высоковольтных схемах такое падение не проблема, тебе нужен низковольтный mosfet.
