Привет, ребята! Подскажите, хочу подключить ардуину к генератору авто, чтобы узнать его обороты. Оттуда идет сигнал 7,2 вольта и ~300 гц при холостых оборотах мотора, и если дать газу, то поднимается до 500+гц. На плату я поставил конденсатор, резистор и диод. Сигнал приходит и при 300гц на генераторе, в монитор показывает 250+гц. Проблема в том, что при повышении оборотов мотора, ардуина понижает герцы, а не повышает Вот фото платы. Левый красный провод приходит с генератора, левый верхний черный- земля. Оранжевый идет на цифровой пин 9 Правильно ли собрана схема? Нашел ее на зарубежном форуме и там она, вроде работала.
Комментарии: 25
Andrej
Это не схема :)
Maksim
Хехе) ну да, не схема.
Andrej
Написано много. Но не понятно В двух словах , что измеряем ?
Curier
Размер члена резистором меряем
Maksim
Частоту генератора
Andrej
Вот, это лучше. Но там же постоянка, или как ты пытаешься выявить там импульсы ?
Maksim
Не постоянка. Это клемма W для тахометра. В зависимости от оборотов увеличивается частота
Andrej
А Нарисуй схему тогда
Maksim
На входе в плату она 300+, а на выходе в комп уже 250+. Если повышаю ее ( давя на газ), в компе она понижается
Andrej
Нужен формирователь импульсов https://rcl-radio.ru/?p=42800
Maksim
Но почему падает частота на выходе при увеличении ее на входе?
Andrej
Ответ выше написал. Частота среза данного фильтра 70 гц
Maksim
Сейчас проверял и заметил вот что: с 240 до 310гц идет повышение частоты на выходе, а после 310 падает до 40. Неужели, эта схема не рабочая и нужно что-то еще сверху достраивать? То есть, потихоньку добавляя обороты, идет подъем до 310, а потом обрыв
Byte
А как частота считается? Софтово.
Maksim
Вот код
Byte
Жутковато :) Ну, немудрено, что глючит.
Maksim
Но я проверяю мультиметром входящий и выходящий сигналы
Andrej
Ого
Maksim
Код, получается- только для того чтобы вывести на экран
Andrej
Весь тот мусор что образуется :) В данном случае измерение делаете не верно. И больше чем уверен. Что у мультика не хватает чувствительности. И он показывает бред. Уберите стабилитрон хотя бы , и подайте на мультик
Andrej
Может в третьем чтении :) Для измерения сигнала нужен формирователь импульсов, которые будет считать арлуинка, В данном случае применили фильтр , со срезом частоты после 70гц , Я хз что оно у вас там считает и как.
Maksim
:) интересно, что на форуме писали что такая схема заработала у парня того. Буду изучать вопрос с формирователем импульсов В данном случае они просто понизили вольтаж, чтобы завести частоту в плату для последующей обработки. А причем тут 70гц? Если оно выдает 250-310?
Andrej

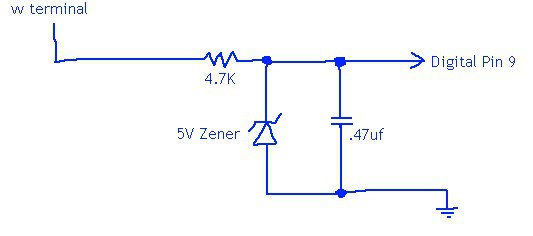

Знаете что такое фильтр RC ?. Эта цепочка из резистора 4.7к и кондера 0.47 , Образует рц фильтр, в котором в данном случае , происходит ослабление всех частот после 70гц . Формирователь служит для того , что бы сделать из сложного сигнала "любой формы " меандр. Который понимает мк . Что и как работает у них на форуме, и какой сигнал идет у них, хз.
Maksim
Спасибо за разъяснение! Я с электроникой не знаком) А почему тогда он ловит частоты 240-310 и не срезает их? А срезает только после 310
Andrej
Он то покажет все что угодно. Если амплитуда будет достаточной.
