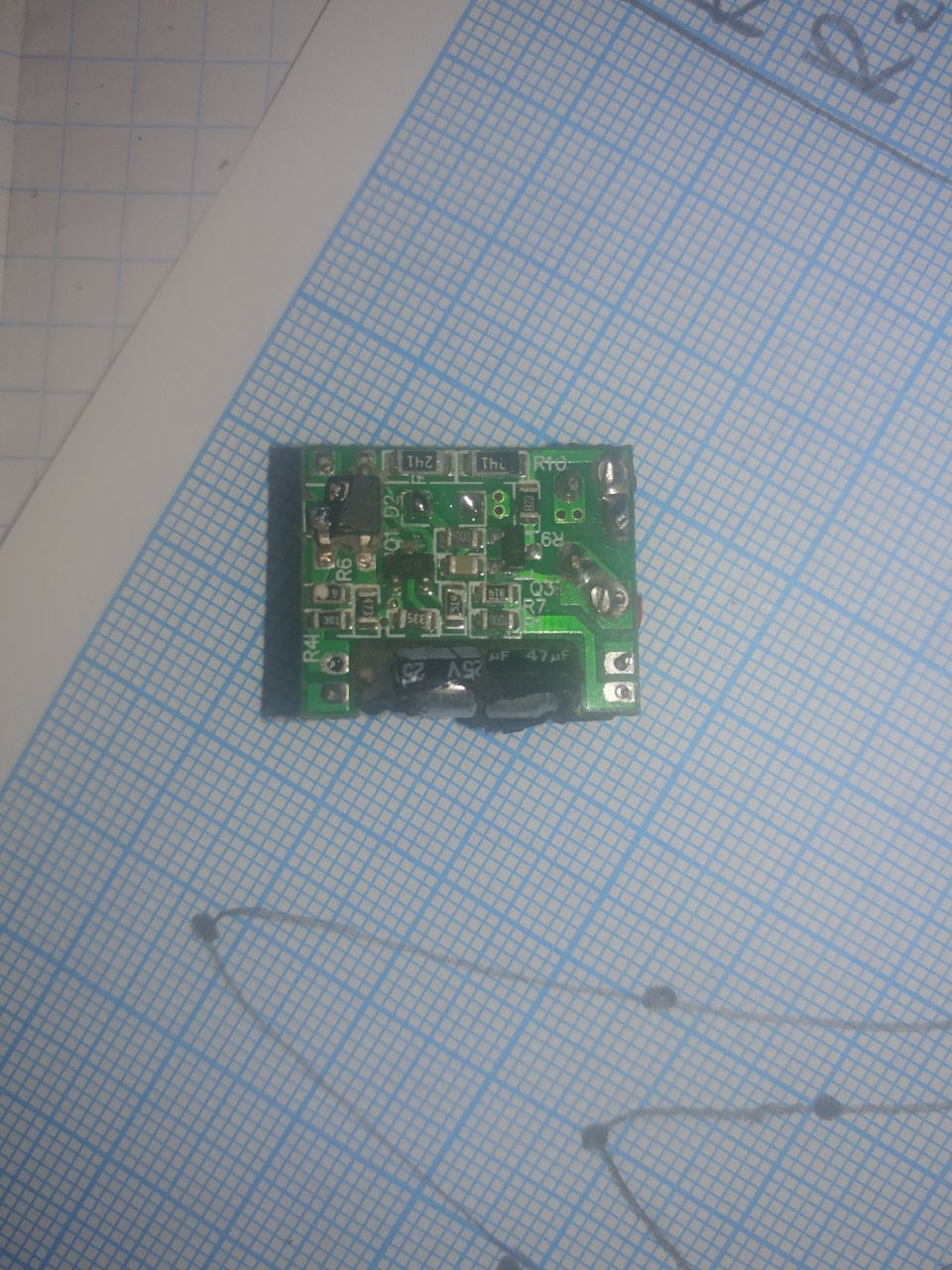

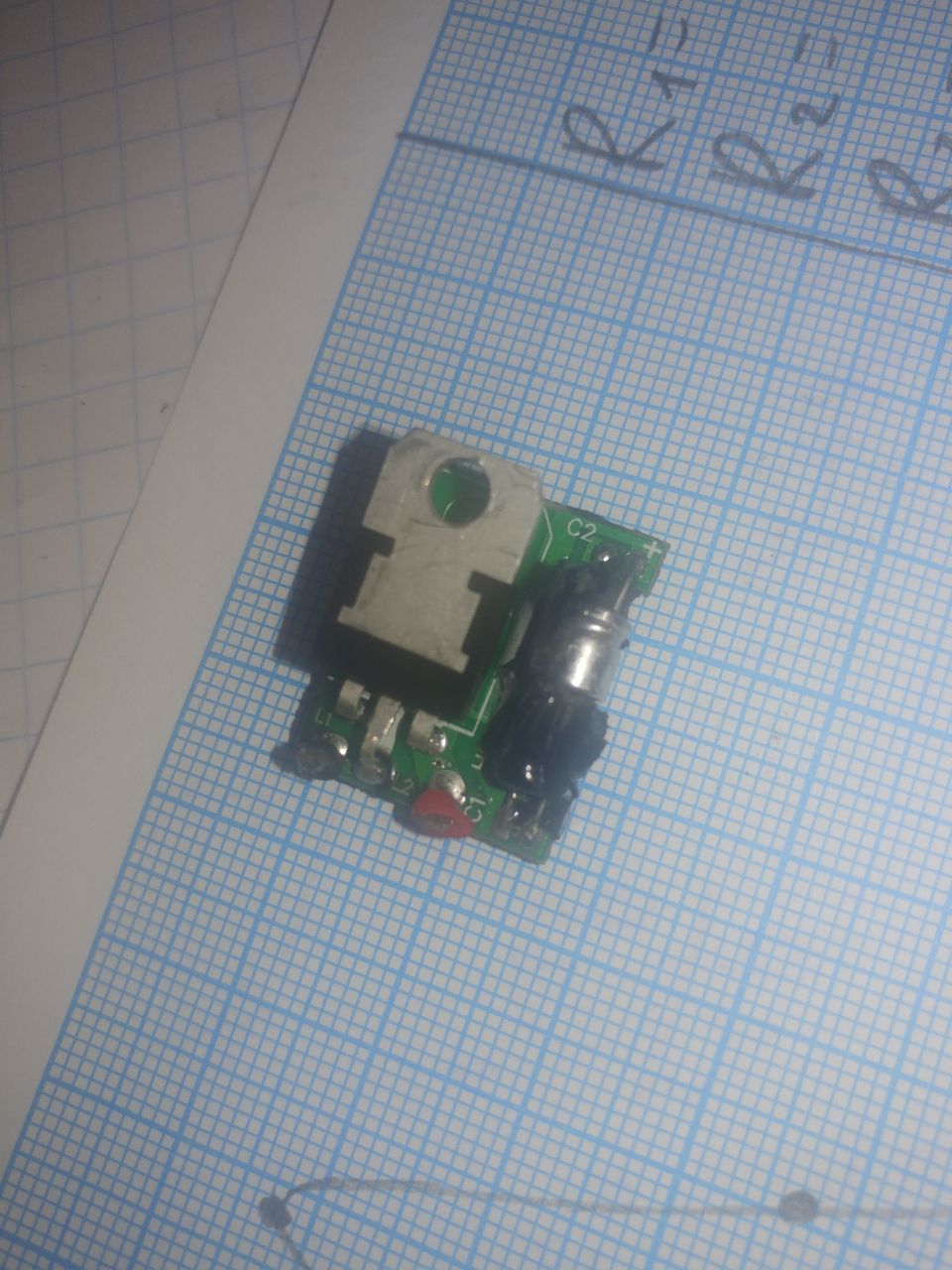

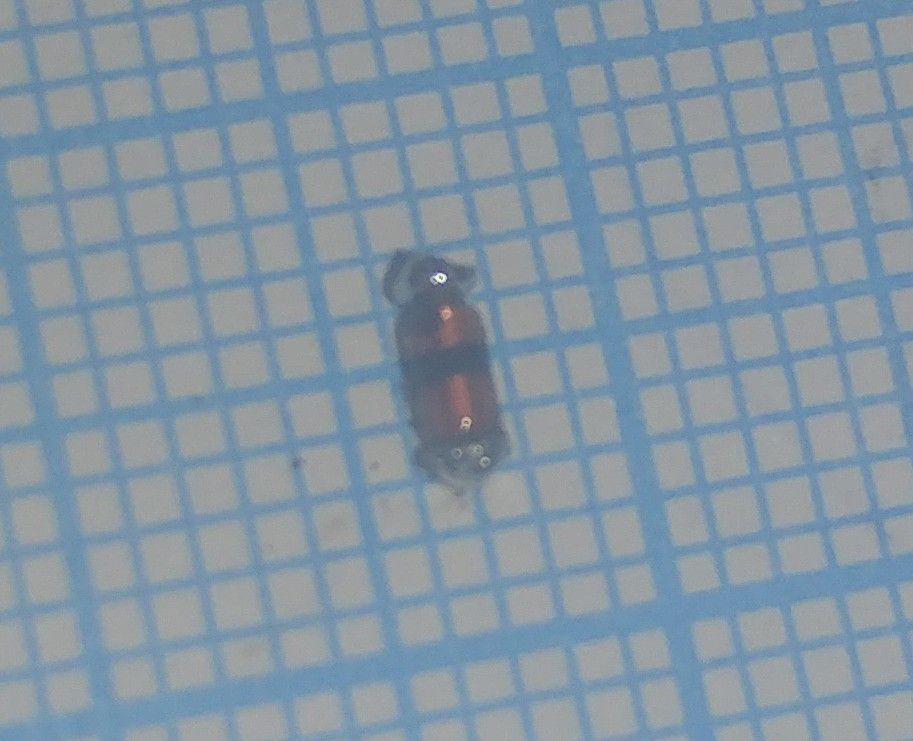

Привет всем, срисовываю схему китайского плавного пуска для болгарки. Затвор симмистора подключается через следующий элемент на фото. Я так понимаю что это стабилитрон чтобы ограничить напряжение на затворе чтобы не сжечь симмистор. Маркировки никакой нет, мультиметром как диод не проверяется, что станно, не может он быть дохлым, плата ниразу не включалась. Если бы я узнал где анод где катод то найти номинал не проблема, а так не пойму что делать, то что он не проверяется у меня в голове не укладывается. Кто знает, прошу совета. Спасибо.
Комментарии: 9
Anonim
Больше похоже на DB3 (динистор)
Leonid
Хорошо, я пошёл гуглить что это, и как проверить, спасибо)
Anonim

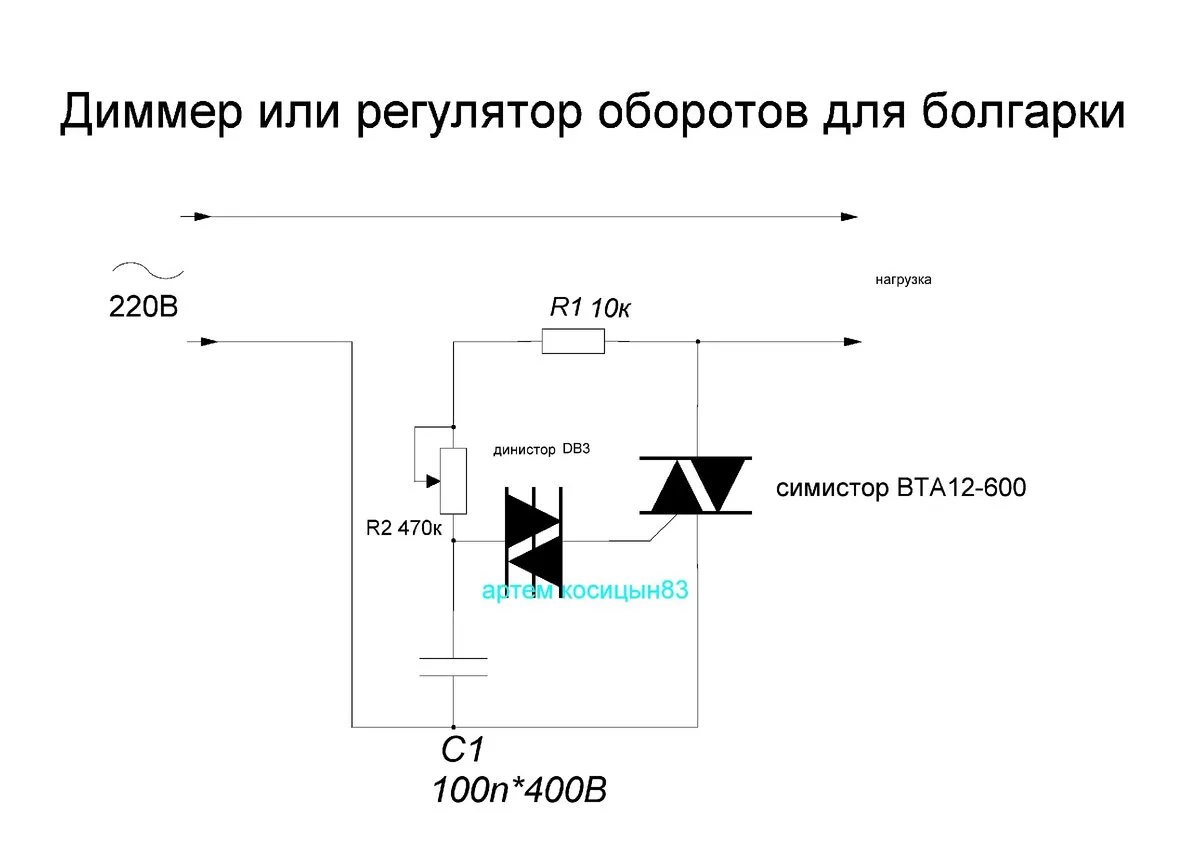

Проверить проблематично. Проще горсть купить, и пару симосторов Покажи фото платы. У меня болгарин с поддержанием момента и у него схема намного сложней, что я привел выше
Leonid
Я так же u2010b интересовался, но мне пока рано) Не обращайте внимание на диодный мост, плата была залита, а я не сразу понял что при нагреве заливка легко снимается.
Anonim
Что-то китайцы наворотили много всего для плавного пуска. У платы всего два вывода и последовательно с мотором включалось?
Leonid
Да
Anonim
Странно Как срисуешь, покажи. Аж самому интересно стало
Leonid
Хорошо, не забуду
Letuchiy
какие еще веселые слова на *-стор знаешь?
