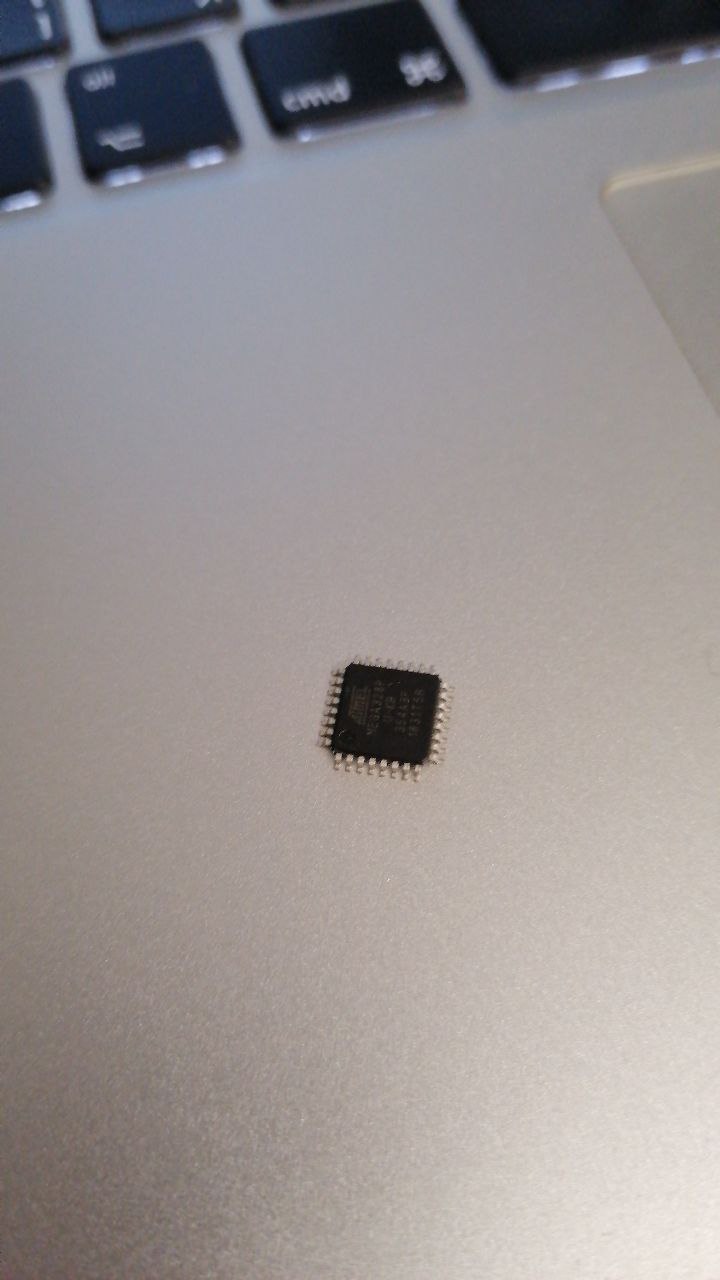

народ, а какой минимальный обвес для atmega328p au? я просто хз что еще не хватает для работы тупо по юсб, те никаких аналоговых и цифровых выходов слышал что атмега будет работать если на нее тупо 5вольт пустить, но хз так ли это)
народ, а какой минимальный обвес для atmega328p au? я просто хз что еще не хватает для работы тупо по юсб, те никаких аналоговых и цифровых выходов слышал что атмега будет работать если на нее тупо 5вольт пустить, но хз так ли это)
Комментарии: 29
Kirill
МБ проще в datasheet заглянуть? Там всегда пишется
Lucifer

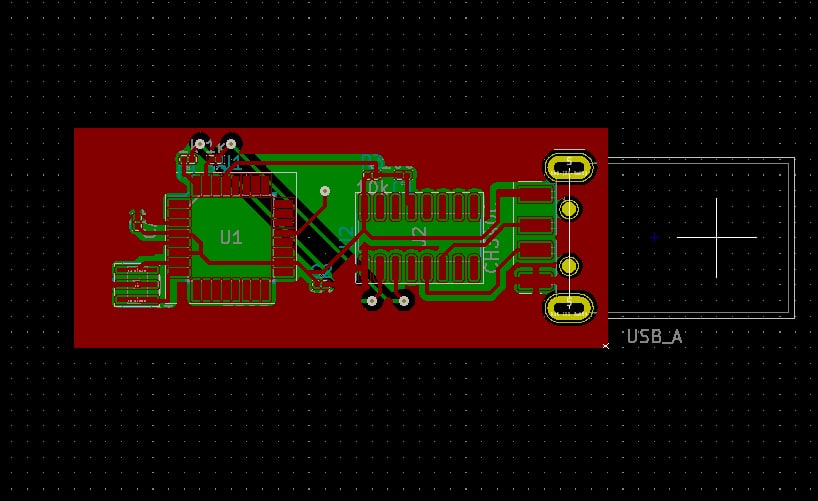

так то что накидал с даташита и взято просто хочется максимально схему упростить
Kirill
У меня работала, но насколько помню, не все могут работать с таким напряжением
Lucifer

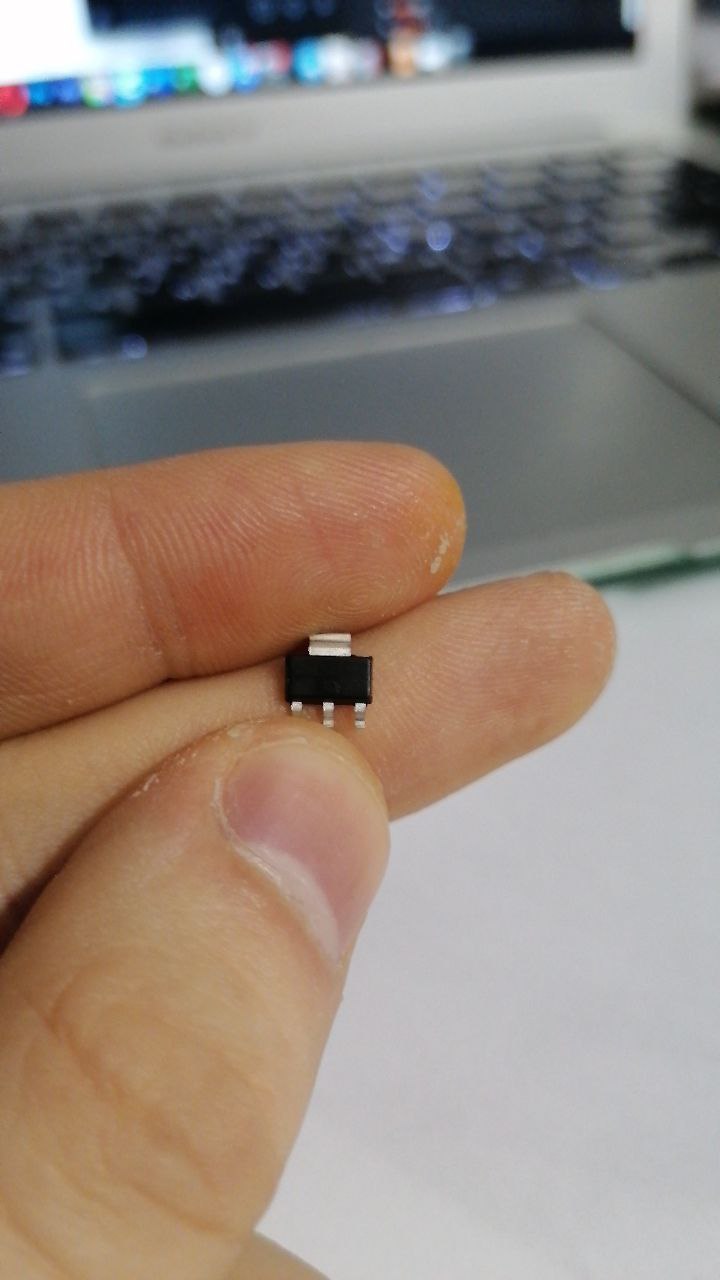

тот чип что у меня с 5в работает тем более питание только от юсб устройство тип флэшки) никаких аналоговых и цифровых выходов хотя стабилизатор напруги есть
Official
Конденсаторы какие к кварцу?))
Kalash
22p. Но, можешь вообще не ставить. Все работает. Проверено.
Andrej
а как кварц будет без кондера работать ?
Kalash
Легко и не принужденно. Там в чипе самом все есть.
Andrej
а почему не работает ?
Byte
Ага, прошивкой… Рубрика «вредные советы» ;) Не стоит.
Lucifer

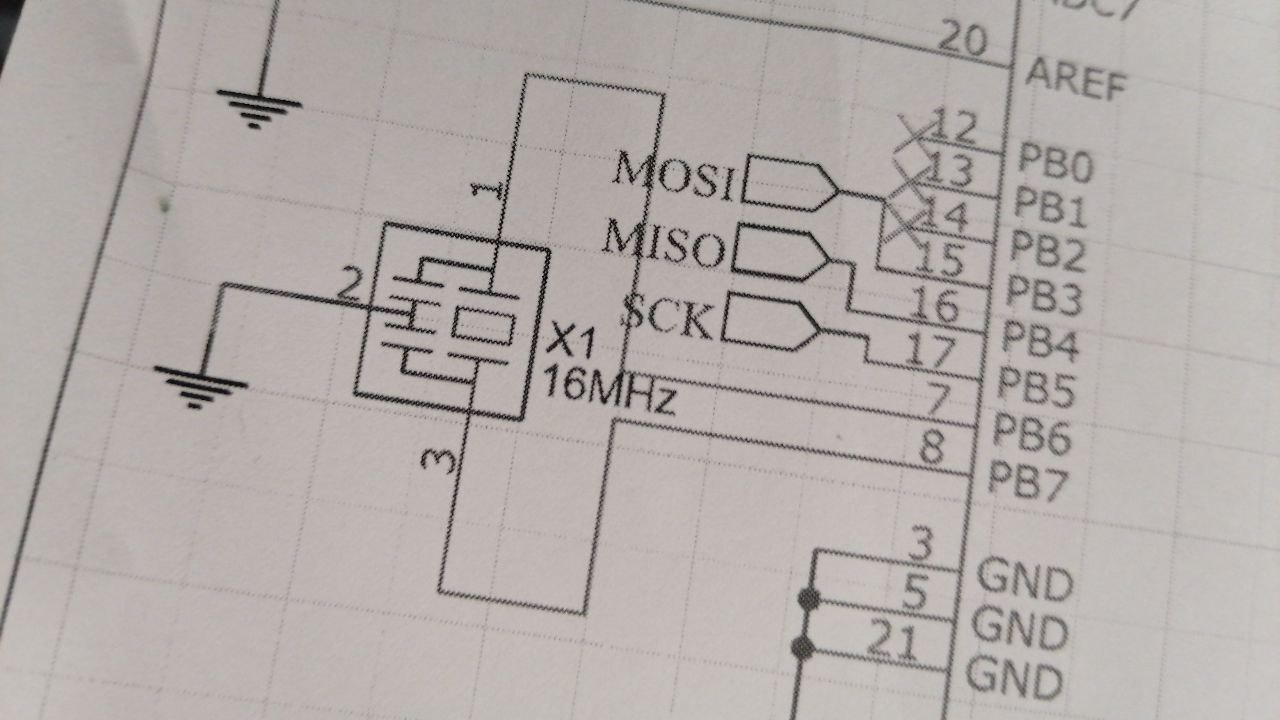

тут смд кварц с тремя выводами
Byte
Не путаем генератор и резонатор.
Lucifer
соррь ну как-то так вышло) надеюсь заработает)
Byte
Кондёры — нагрузка контура генератора. В даташите кварца указано, какие надо ставить и как они рассчитываются. Без них или не стартанёт, или может стартануть не на первой гармонике, например.
Andrej
блин , взяли и обламали долгий разговор
Lucifer
хз, выпаивал с ардуинки, там на генераторе не было кондеров + смотрю схему, аналогично
Byte
Вот чтобы не было ХЗ — надо читать документацию… ;)
Lucifer
22pF они вшиты в кварц уже
Official
Чорная надпись rst(((
