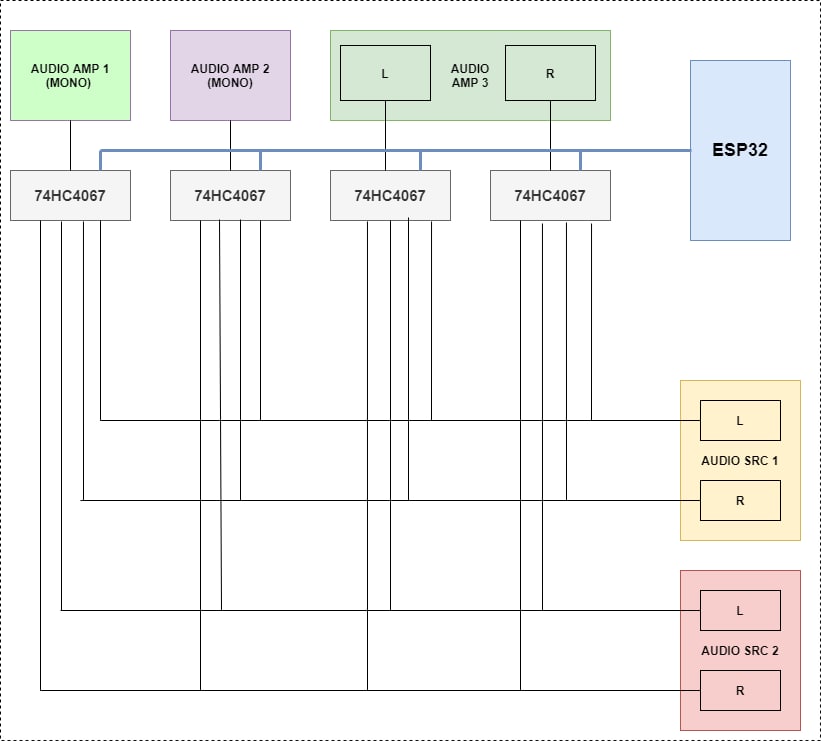

Всем привет. Хочу сделать crossover switch для аудио сигналов 4x4. Такой свитч где один моно инпут может соединяться с одним моно аутпутом в отдельно взятый момент времени. Думаю использовать для этого несколько мультиплексоров 74HC4067 под контролем ESP32. Каждому аутпуту (усилителю) будет присвоен свой мультиплексор. И на уровне ESP32 будет выбор какой инпут следует на какой аутпут. У меня пока несколько вопросов: 1. Я правильно выбрал схему и компоненты под свою задачу? 2. Как мне соединять землю в такой схеме? 3. Как правильно синхронизировать действия мультиплексоров? Допустим, произойдет ли что-то плохое, если в один момент несколько мультиплексоров выберут один сорс? Мой уровень познания в электронике на уровне помигать светодиодом. Но задача не супер сложная, вроде.
Комментарии: 7
Anonim
Никик нет
Dim
а твой сигнал не просядет на коммутаторах?
Roman
Я не знаю)
Dim
вот сперва выясни уровень просадки
Roman
Как это выяснить? Спаять с одним мультиплексором схему для теста?
Dim
именно потом что у тебя за мультиплексор? он аналоговый или цифровой? я обычно использовал 561КТ3
Dim
если у тебя выходы наверху - то схема правильная выборка идет по 4м каналам а вот адресные входы придется привязывать отдельно! как идеальный вариант по I2C
