Всем привет, ребят подскажите, а то туплю и в гугле ничего не гуглится((( Купил диоды лазерные 5в (2 контакта +-). Сначала подключил напрямую к бп от пк на 5в, лазер включился и без проблем светил более нескольких часов без нагревов. Я собрал сборку на ардуино и запитал его от 5v и gnd на нано, а саму плату в вин и gnd 12 вольтами. В итоге у меня пробивает стаб на ардуино, подаёт на лазер 12 вольт через пин 5в, убивая и лазер и ардуино... Ток потребления лазера порядка 30 мА... Подключал без резистора к ардуино. Не понимаю, почему от бп лазер работает без проблем, а в работе от ардуино, ардуино сразу подыхает, хотя потребление тока меньше чем заявлено по даташиту для 5 волтового пина Камнями не кидайтесь, я только учусь Вопрос не жизни и смерти, а просто хочется понять, если может кто простым языком объяснить, то буду признателен
Комментарии: 38
Evgeniy
А зачем вы на нано 12в подаёте? Это уже край входного напряжения. Не проще от бп 5в запитывать и лазер, и ардуино?
Dmitry

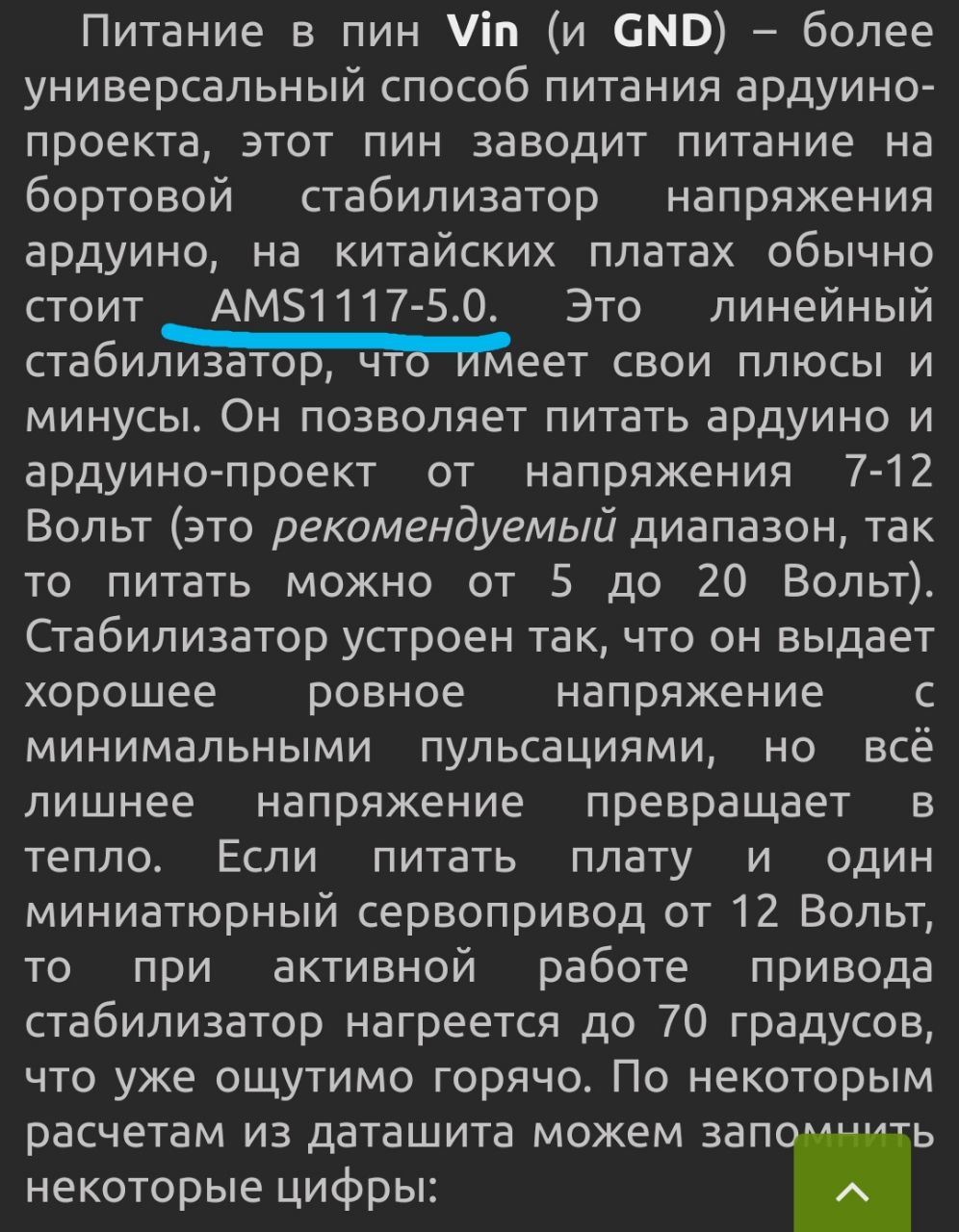

Гайвер выдаёт такие данные по питанию от 12 в и 5в пина
Vasil
Так питай отдельно? Лучше дс-дс в идеале токовым (светодиодным) драйвером
Lucifer
Подавайток на лазер через мосфет и не будет проблем)
Dmitry
На мосфет от ардуино или от 12в?
Lucifer
Смотри, затвор открывает ардуина, посылая сигнал Через транзистор начинает течь 12 вольт На ардуину 12в нельзя подавать, да и 1117 не выдержит ток лазера При этом 1117 5 будет выдавать на выходе 5в ибо это стабилизатор Те я предлагаю транзистор использовать как электронную кнопку вкл и выкл) Возьми n канальный мосфет. 1 ногу на цифровой выход ардуины. На сток (2 нога обычно) 12в а к истоку (3 нога обычно) + лазера ну а - лазера к минусу бп. Ещеб не мешало рещистор кОм на 10 между первой и третей ногой поставить. Купил крч пленочную паяльную маску. Говорят годнота, использовал ее кто из местных?
Th0r
у него лазер на 5в
Driver
конкретно arduino-builder сам PE файл 64битный
Lucifer
Ну тогда 5в) вообще использовать ключь при силовых нагрузках это разумно) главное чтоб источник питания был который эт потянет
Dmitry
Питается все от 12 вольт, так как управляется это все 12v Led ленту
Dmitry
Почему нельзя если у неё в рекомендациях по питанию стоит диапазон 7-12в на vin?
Lucifer
1117 так то и 15в потянет
Iur
Чем больше входное напряжение, тем болше выделяемая в тепло мощность
Lucifer
Но прикол в том что там не все порты к высокому напряжению толлерантны А что больше 5в атмегу прост убьеь
Dmitry
Ну так и цепляю не на все а на 5в пин Понимаю, и?
Lucifer
Не важно сколько ты будешь через мосфет пропускать. Главное чтоб он напругу потянул. Ну с 12 вольтами наверное все мосфеты справятся Мк просто сгорает Просто подключи как я написал и все)
Dmitry
Лазер 5вольт!!! Логично, и?
Lucifer
Не то скинул
Lucifer
Даже так, силовые нагрузки лучше подключать через отдельный источник
Dmitry
Я знаю как пользоваться транзистора и в ключевое режиме. У меня схема питается от 12в, лазер при этом питается от 5 вольт, схема интересна без использования Понижающий модулей. Только хардкор
Dmitry
Такой вариант не рассматривается, так как не понимаю до сих пор чемэио решит проблему, да и вообще как это работать будет.
Th0r
а если ему не надо управлять лазером, а просто чтобы он был включен всегда, куда транзистор поставить?
Lucifer
Это работает как кнопка. Нажнал, ток потек, отпустил и ток перестал идти. Ток кнопка нажимается не рукой а портом ардуины А тогда какой смысл подключать лазер к ардуине?)
Dmitry
Получить 5 вольт
Lucifer
Чет слишком хардкорные у тебя решения, я запутался)
Th0r
он питал его от ардуины. ты тут чота рассказываешь, не вдаваясь в подробности вопроса
Dmitry
Собственно, я пришёл к выводу, что видимо подключение фоторезистор и лазера через 5 в пин и является критической ошибкой в схеме. След шаг запитать лазер через КРЕН на прямую от 12в
Lucifer
Прост ардуину канещ можно питать от 12 вольт. Но ток через порты толлерантные к высокому напряжению. Те через ноги которые к стабилизатору подключены
Dmitry
Если интересно, результат скину
Th0r
хорош чушь нести. у ардуины нет пинов толерантных в высокому напряжению, там только диоды стоят и всё. а ноги, подключенные к стабилизатору - это только питание
Lucifer
Крч я запутался и сливаюсь)
Dmitry
Буду думать, если будут какие мысли интересно будет услышать, чтобы чуть чуть умнее стать))) всем добра и огромное спасибо))
Th0r
схему правильно нарисуй, больше обращая внимание на нормальные подписи, а не расположение проводов
Dmitry
Не понял что значит "нормальные подписи"?
Th0r
чтобы было понятно что куда подключено. у тебя более менее норм, это просто - на что больше обращать внимание при рисовании схем
Dmitry
Ок, спасибо)
Th0r
да не должен фоторезистор влиять
Lucifer
Так че, юзал кто пленочную паяльную маску?
