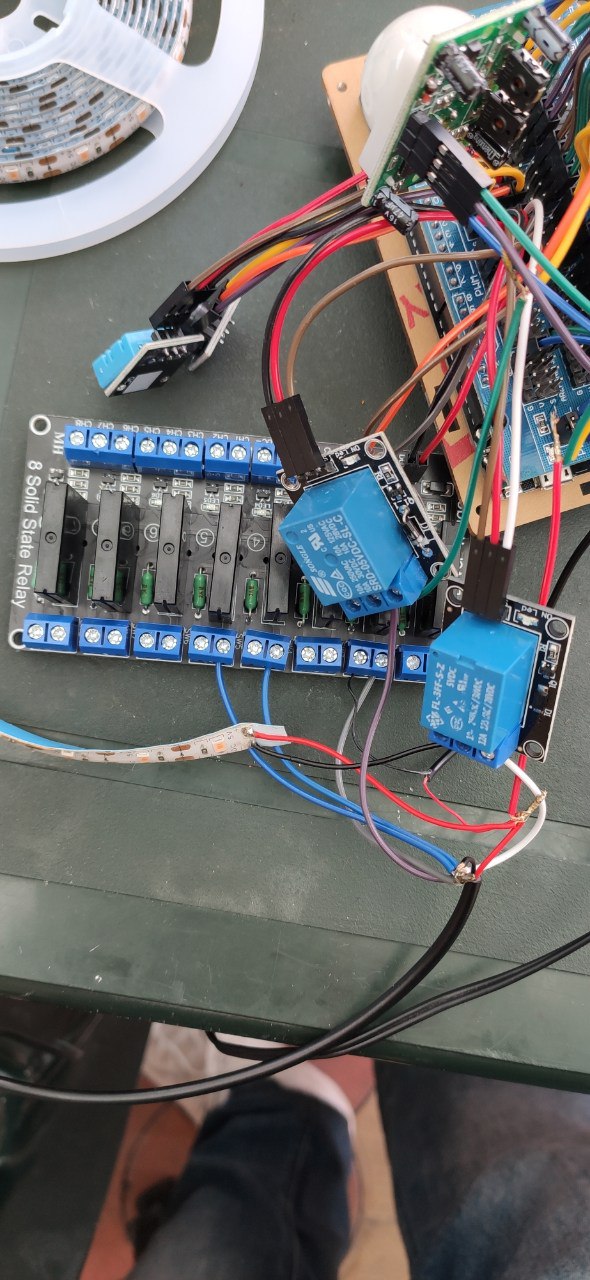

Господа, всех с праздником, есть вопрос по Ардуино, тут есть кто шарит? У меня есть твердотельные релешки на 8 шт и обычные, суть вопроса, я через твердотельные запитал лед ленту 5v, lcd 5v 3.95" и насос тоже 5v, каждый в отдельном канале, при подаче high сигнала питание поступает и устройство работает, но при подаче low из 3х устройств отключается корректно только насос, а лед и lcd, остаются активными, при такой же схеме через обычные релешки устройства всегда включаются и выключаются корректно. Я не очень силен в электрической части, подскажите плз, какого твердотельные не размыкаются? Можно ли это решить? Или купить силовые ключи 0-24 и использовать их, а моя схема вообще не рабочая ? Вот такие релешки
Комментарии: 31
Anonim
А покороче можно?
Kostya
Вероятно, но попробовал детально объяснить проблему )
Anonim
На половине сообщения из глаз потекло
Alan
Есть плата Digispark (ардуиноподобная) и есть пин 1. На него поступает вроде как 2 значения 1 или 0. Проблема в том, что прочитать цифровое значение не удается, но светодиод мигает (он тоже привязан на пин 1), то есть инфа получается, а прочитать не получается через digitalRead. Может кто знает в чем может быть проблема? На обычной Arduino читается нормально светодиод встроенный
Anonim
У нас все работает, у тебя кривой код.
Alan
https://i.imgur.com/LSJgDwc.png
Anonim
Не используй RXTX в качестве входов/выходов
Alan
Спасибо, а на какой пин можно перепаять https://the-robot.ru/wp-content/uploads/2018/09/digispark_attiny85_pinout_by_mortenaaserud-dc7h4n3-1024x777.png ? 0 занят
Andrey
все работает ровно так, как должно. твердотелки предназначены для переключения переменного тока, а с мотором работают потому, что там ток прерывается при работе. либо реле, либо ключи.
Kostya
Понял, спасибо за подсказку, пойду на ключи чтобы не щелкало.
Dim

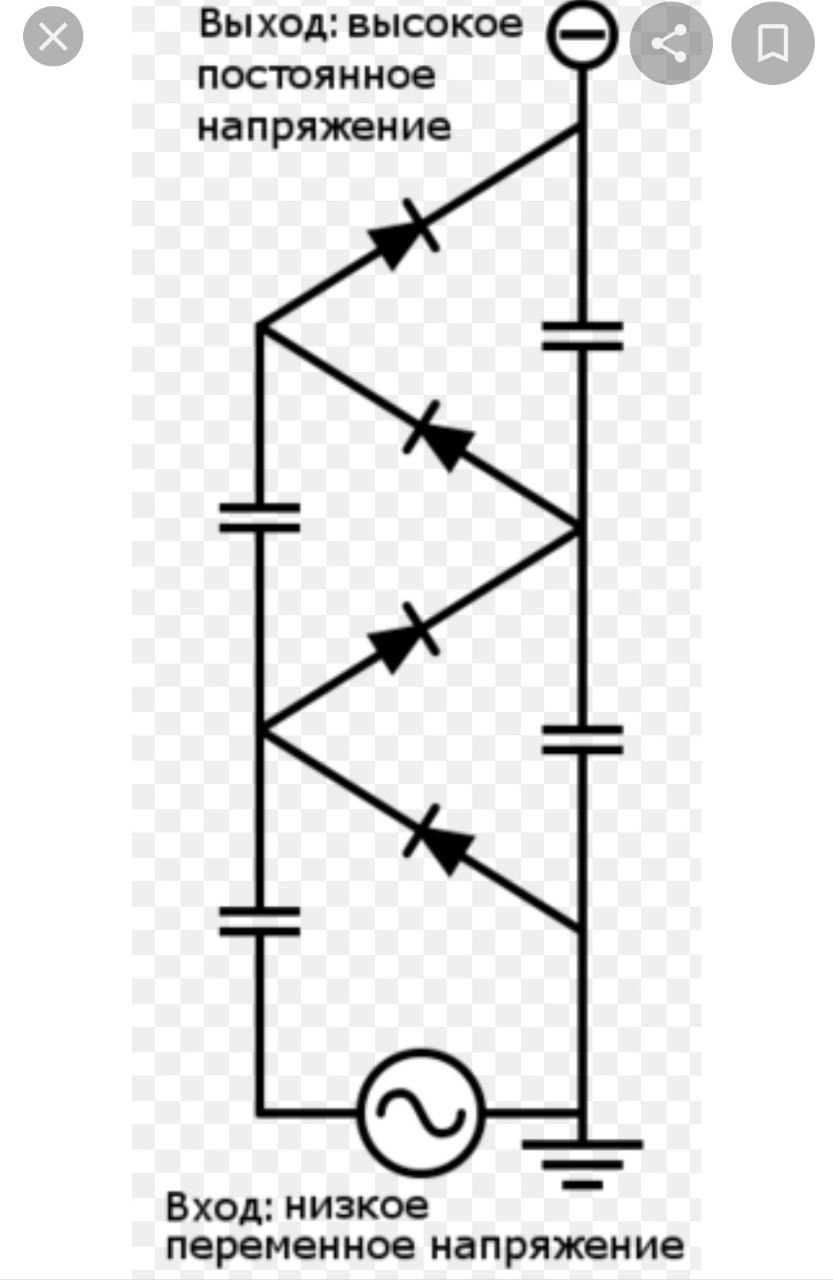

и что он там умножает?
Anonim
Видишь диоды и конденсаторы - вот тебе умножитель
Dim
нихрена! ничего там не умножается!
Anonim
Кря
Dim
неуч!
Anonim
Нет ты, глупые вопросы задаешь
Dim
просто кондер заряжается от источника одной полуволной никаким умножителем и на пахнет!
Vasil
Не, флюс (много) + медный провод пропитанный припоем. Лучший результат. Смотри, что за твердотельные, если на полевиках, то норм с оговорками, если на симисторах, то нет.
