Добрый день. Нужно подключить активный buzzer, пищалку. Есть 3 контакта (VCC, GND, I/O). Как подключить подтягивающий/стягивающий резистор? Я пока не совсем понимаю, как это работает, потому что во всех объяснениях приводится только пример с кнопкой.
Комментарии: 30
Th0r

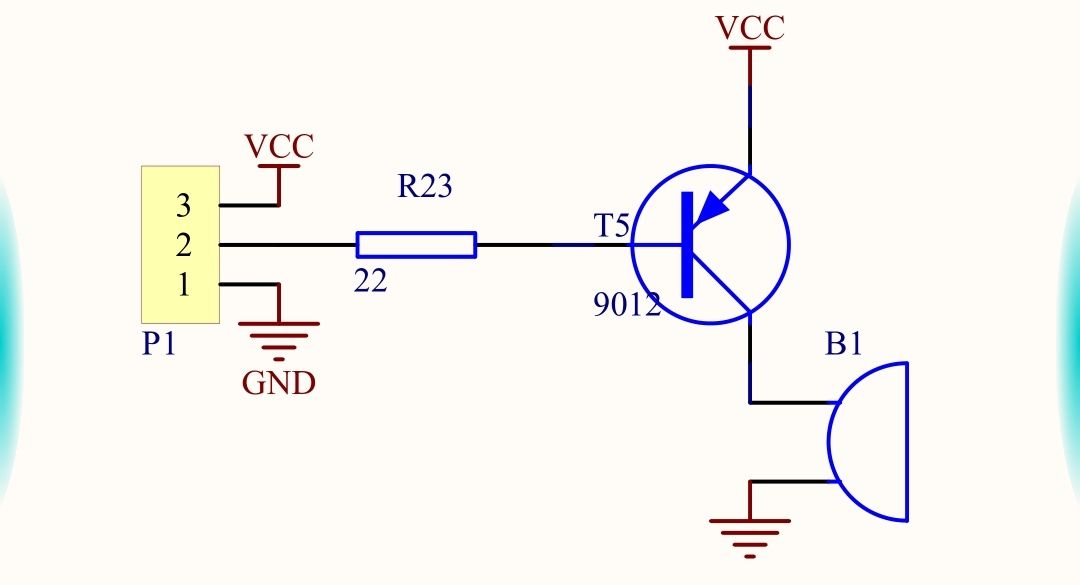

ну как нет объяснений, это же картинка из учебника или откуда-то еще вот тебе аналог чтобы знать, как подключить резистор, надо сперва узнать как подключить пищалку. что за i\o - какой сигнал туда надо подавать\получать?
Danil
I/O на пин gpio, чтобы управлять пищалкой, там транзистор.
Th0r
не, так ты ничего не объяснил, это само собой разумеется. даташит на пищалку надо смотреть
Danil
То есть если активный, то срабатывает тогда, когда на i/o идёт низкий уровень? Подключил i/o на 3.3v — пищит, так что вряд-ли. Да даже можно проверить тупо отключив i/o — тогда пищать не будет Кажется, надо таки так, но не знаю, как такое делать на пищалку
Vasil
Когда активный, он сам пищит, когда активный уровень (по маске низкий). На i/o выставь высокий, а не подтяжку Или инвертируй
Danil
Ну, если выставить высокий — пищит. Низкий — не пищит. Но пока они не инициализированы, значение там не определено, соответственно пищит. И вопрос в том, как поставить пожтяжку/стяжку.
Vasil
У тебя подтяжка не вытянет, нужен инвертер Высокий 3.3, низкий 0В на ногах даёт?
Danil
Да
Vasil
Странно. По схеме там стоит pnp и должен включаться, когда на землю идёт. Запитай отдельно, данные на землю через резюк попробуй. С ним и без.
You
получить то 40 с 14 я примерно понимаю как с импульсника, но вот мощность то повысится ли? да и то тут уже не 40 а 80 получается от края до края колдунство какое то
Vasil
Выше токи, выше мощность результирующая
Gleb
Народ привет, подскажите аналог данного конденсатора
Vasil
560мкФ 6.3В твердотел
Gleb
спасибо
You
а как токи то выше станут, если источник остался неизменным?
Vasil
У тебя усилитель же максимум может от Vdd(+) до Vss(-) По амлитуде. Т.е. упирается в питание.
You
а ток в целом похрен какой
Vasil
Ток^2*импеданс = моща
Anonim
Вопрос какую роль играют микросхемы на плате свитильника
You
я наверное не до конца еще понял что из себя представляет ток и напряжение я представляю себе ток как объем воды в трубе. а напряжение как давление. например для гидравлики важно само давление, а не объем жидкости. (те же тормоза или эксквавторы)
Vasil
Ток вообще-то важен.
You
я не говорю что не важен, просто где то смещение на объем, а где то на давление
Vasil
У тебя просто процесс медленный, что так не критичен
You
а есть пример быстрого процесса? инб4 короткое замыкание
Vasil
Обеспечивают функиционирование. Гугл, светодиодный драйвер
You
а для снабжение города важен больше максимальный объем воды потребляемый городом, а давление не так вожно, если оно достаточно.
Anonim
Инвертор сигнала поставь . Пока малина грузится пищалка получает инвертированный сигнал и не пищит. А в программе ты и так можешь задать сигналить на каком угодно уровне, 0 или 1
