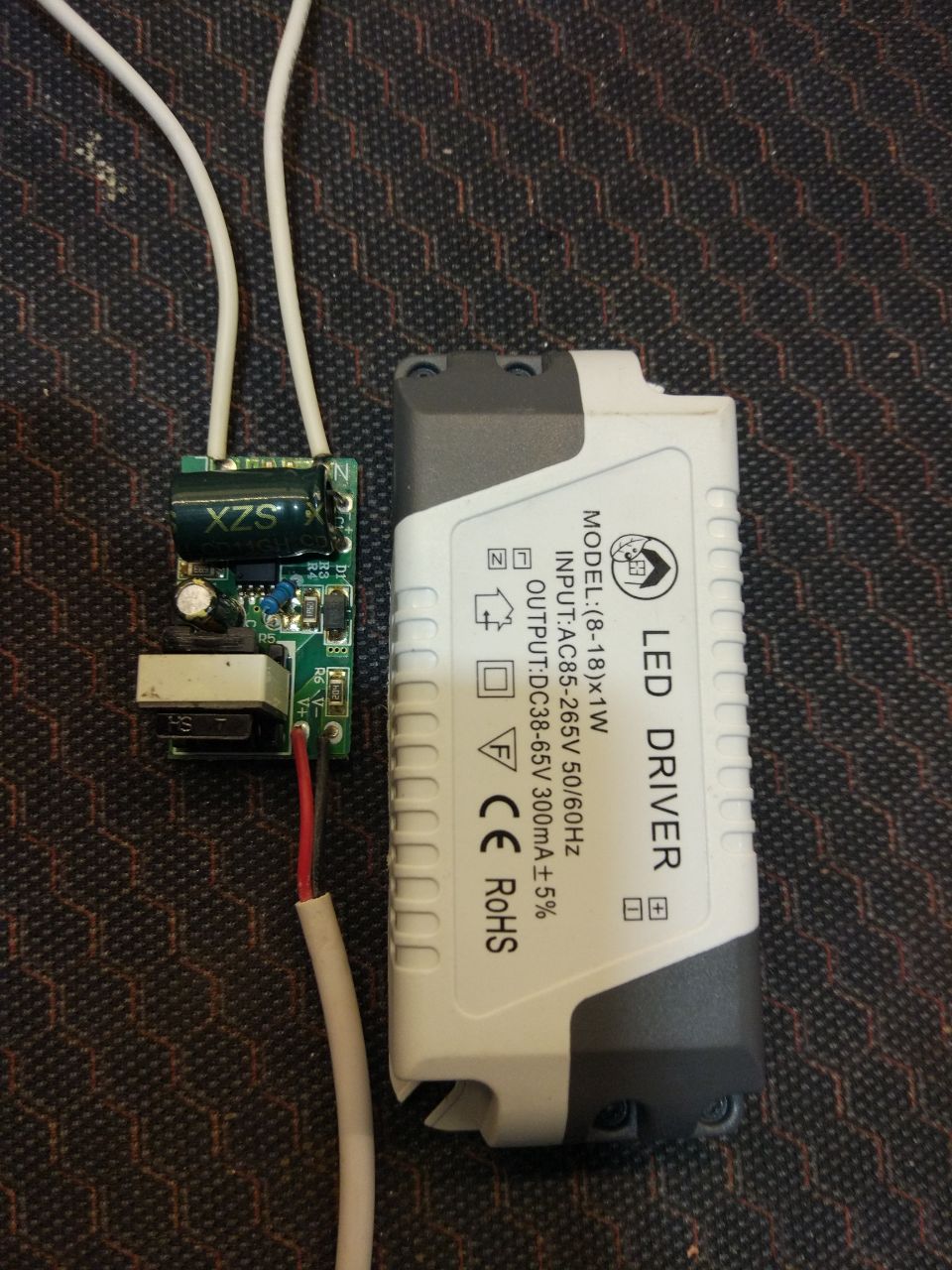

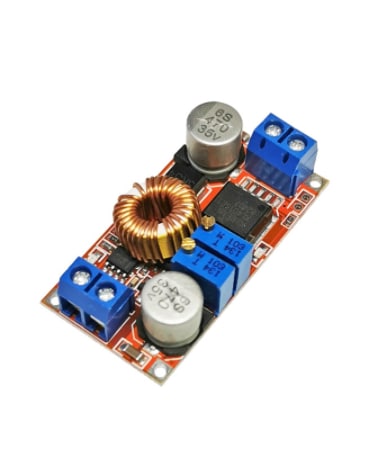

Товарищи, я не разбираюсь, подскажите пожалуйста. Имею потолочный светильник с таким драйвером. Светодиоды крайне сильно нагревают светильник. Имею желание сделать чтоб светильник светил слабее и меньше грелся. Можно ли к этому драйверу прицепить китайский регулятор тока? Под регулятором тока имею ввиду такую штуковину
Комментарии: 23
Th0r
у тебя драйвер от 38в выдает, а тут кондеры на 35в
Yegor
да, вижу, слабый. Надо искать помощнее
Sergy
заводской можно попробовать отрегулировать, но я не интересовался такими манипуляциями. если они там не залитые компаундом внутри, то просто найти токозадающий резистор или токовый шунт, и заменить на другой номинал (!) решение для токовгого шунта : либо если там несколько параллельно впаяно - то можно выпаять один (лучше посчитать перед этим, какое сопротивление сейчас, а какое будет если выпаять)
Andrej
для начала вскрой посмотри на чем сделано, и можно переделать в уменьшение.
Yegor
что-то припаять, ограничив тем-самым ток?
Andrej
угу
Yegor
все-равно хотелось бы менее трудоемкого решения, но dc-dc на 65V не нахожу вообще
Th0r
ты еще даже не разобрал, а уже думаешь что там трудоемкое решение
Yegor
да он не рядом. Вечером буду дома - разберу
Anonim
Кому легкое решение? Он не у компа Люди странные, заходят в чат идя в магазин и спрашивают про Х, когда его нет с собой
Andrey
Открывай и фото с двух сторон сюда
Yegor
Ок, спасибо. Вечером, после 17ти
Linxuil
мультивибратор, можно после rc цепочки попробовать собрать - будет тебе мигать - а ты изучать зависимость от емкости конденсаторов Обратите внимание на два момента 1) Драйвер не ограничивает ток - он регулирует напряжение так, чтобы ток был один - это прям существенно, вот в простой схеме с бп, светодиодом и резистором мы ограничиваем ток при данном напряжении с помощью резистора - тут все прям вообще не так. Разница в том - что в схеме с резистором увеличив напряжение ток тоже увеличится - тут будет поддержка тока на заданом уровне. Ограничение тока идет какбы по верхнему значению - например предохранители нужны именно чтобы ограничить ток, выше определенного значения они начинают греться и перегорать. 2) Вам нужен не dc-dc преобразователь - а именно драйвер на меньший ток или как написали выше разобрать, и переделать настройку обратной связи на плате драйвера. Изменив тем самым тот самы поддерживаемый уровень тока. Если вы просто подключите не подумав DC-DC преобразователь - вы можете сжечь светодиоды или сам dc-dc преобразователь со временем.
Yegor
Если я возьму драйвер с меньшим током. Он ведь будет сильнее греться
Linxuil
теоретически подключить dc-dc преобразователь вместо драйвера можно - но для этого надо сделать несколько измерений и знать схему включения светодиодов в вашем светильнике и падение напряжения на каждом светодиоде. \ нет - не будет сильнее греться - у вас греется светильник из-за того что через светодиоды идет слишком большой ток характеристика тока драйвера - это не его максимальное значение как в преобразователях
Yegor

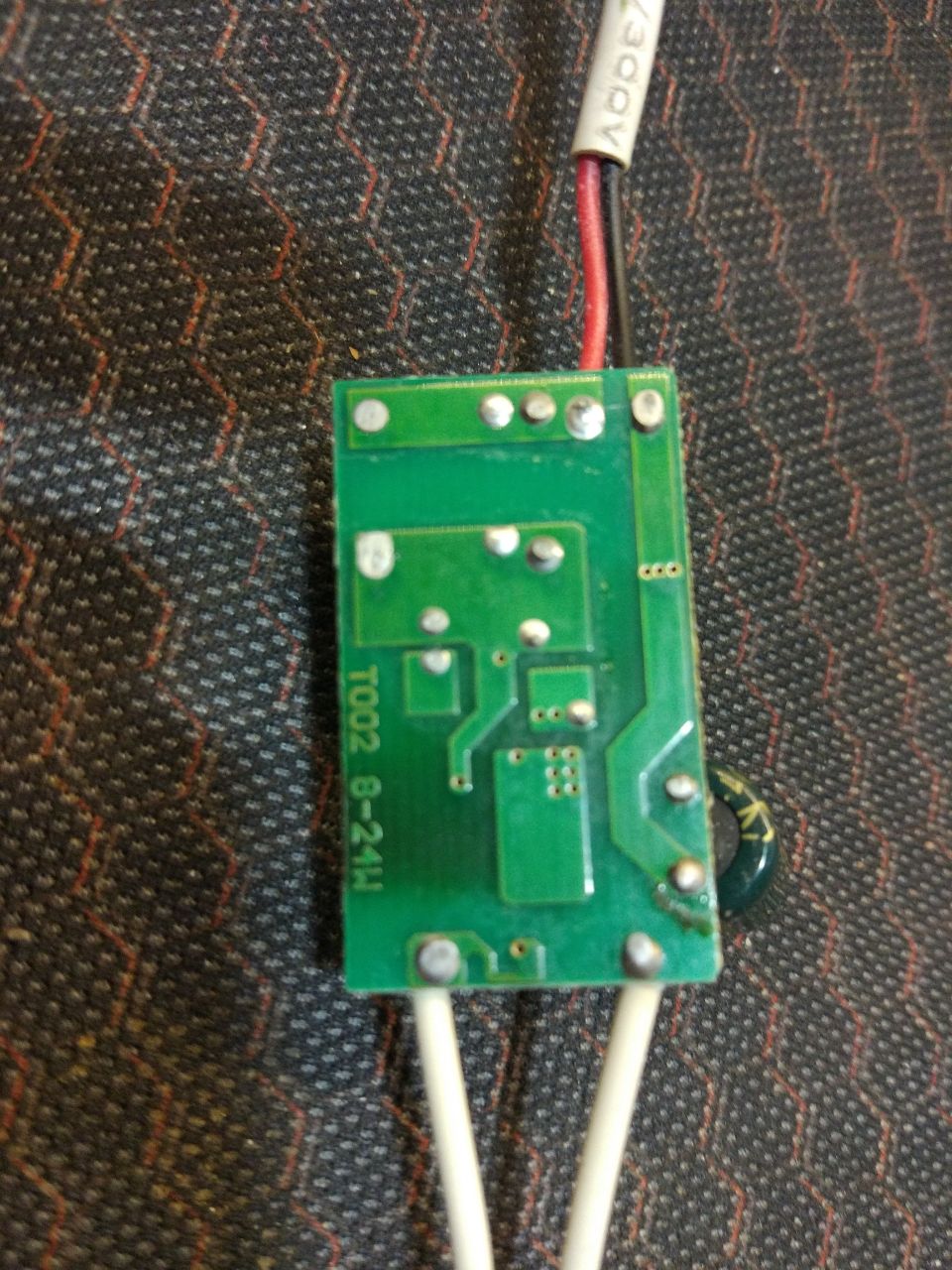

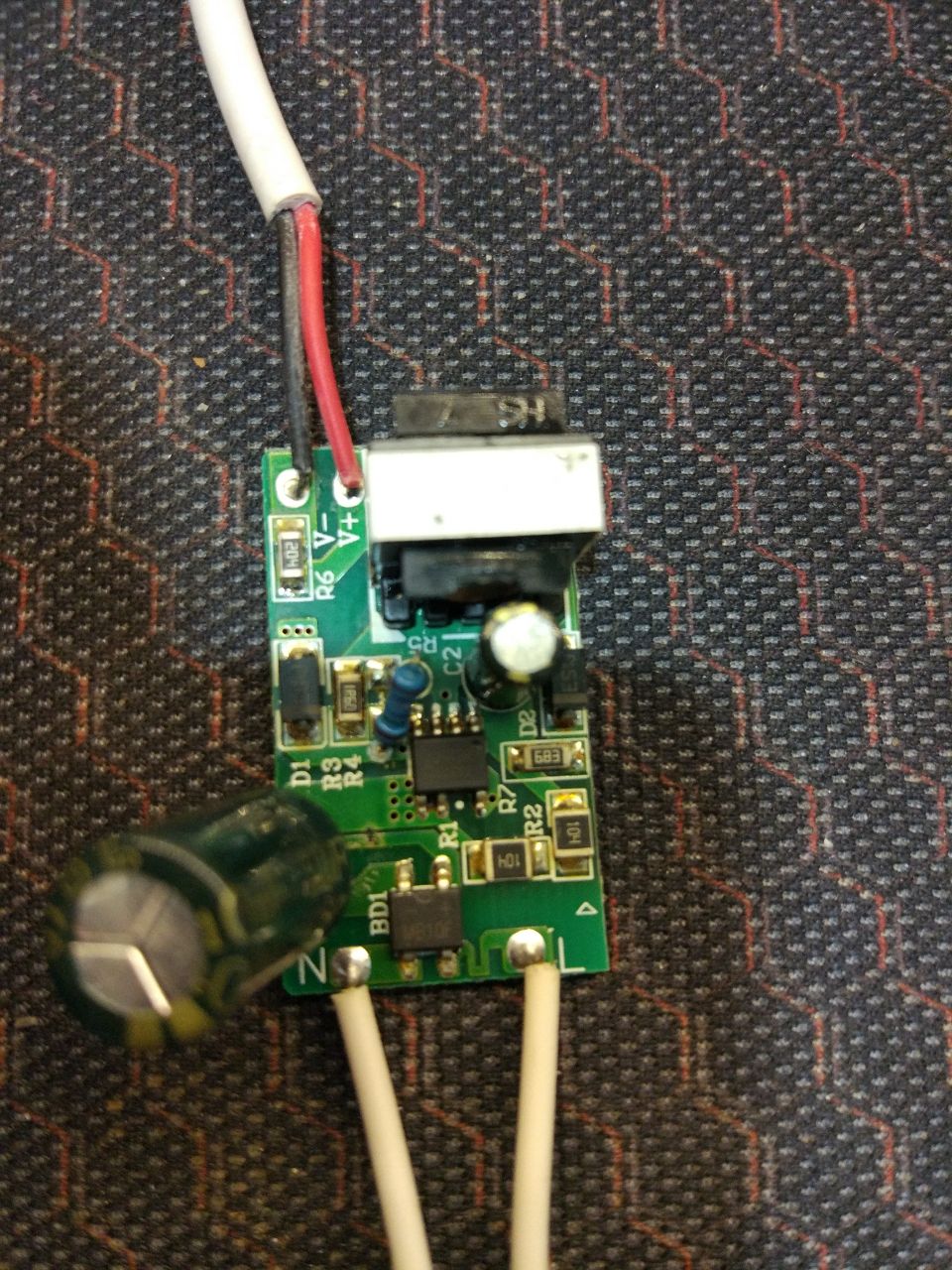

Сегодня вечером вскрою драйвер, пофотографирую схему. Но я более чем уверен что там чего-то хитроумного нету вообще
Linxuil
это его выходное значение
Linxuil

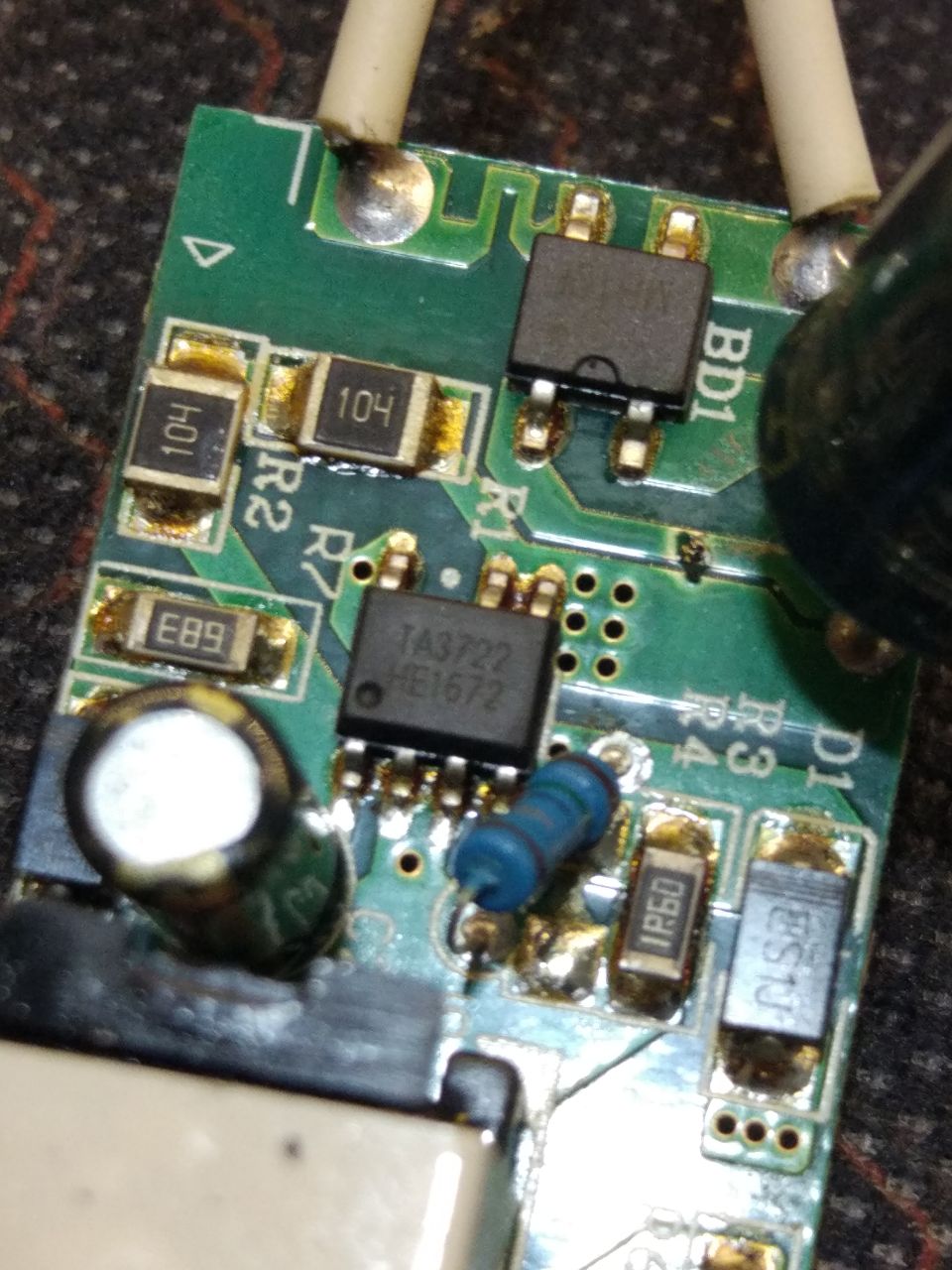

обычно там должен быть резистор или цепь обратной связи - которая задает значение поддерживаемого тока - изменив конфигурацию этой цепи вы получите изменение тока
Yegor
На сколько это все сложно будет определить?
Linxuil
самый простой медод гуглить его схему) я не лазал в такие драйверы - обычно у микросхем есть даташит - где описано что менять. там скорее всего ноу нейм или стертое имя - если повезет найдете даташит и слету все поймете и замените
Th0r
обычно не сложно, цепь ос обычно сразу понятна - резисторы с низким сопротивлением, между землей и минусом светодиодов
Th0r
тот дцдц, что он фотку скидывал - он с режимом CC
Linxuil
я просто хотел предупредить непонимание, которое может привести к не очень хорошим последствиям - из следующего вопроса про ток - видимо я не зря это сделал
