Народ, кто-то подключал PAL-кодер к выходу клона ZX-Spectrum Ленинград-2? Я собрал на макетке вариант кодера на CXA1645M, но запустить не получается нет синхронизации, нет изображения все уровни на вход микросхемы подогнал как в даташите написано Строчные импульсы от компьютера укоротил до 4.5uS, но все равно все глухо может быть еще нужно что-то сделать? Там, по идее, строчные и кадровые импульсы идут по одной линии. Не знаю на сколько это соответствует хотя бы какому-то стандарту
Комментарии: 10
Andrey
Уже изобрели вариант без обратной связи Кварц в кодере на сколько?
Yuriy
на нем нет надписи с частотой, но на выходе DD1 (изначальный генератор) частота составляет 14397KHz
Andrey
в кодере!!! к CXAшке какой подвешен?
Yuriy
а, сорри, в кодере кварц 4,433619MHz
Andrey
ловушки на PAL настроены? ага, она без ловушек... удобно.
Yuriy
нет, я такого не делал. Схема кодера взята с сайта NedoPC (там практически стандартный вариант с даташита). Органов настройки там особо не предусмотрено. Я установил триммеры на входе R G B и Sync, а так же дополнительный конденсатор переменной емкости на выход 17 (YTRAP)
Andrey
https://good-kits.ru/wa-data/public/site/files/PAL_NTSC%20coder%20CXA1645M-1.pdf
Yuriy
да, в целом схема выглядит так же. Единственное - генератор я собрал не на микросхеме, а на одном транзисторе по схеме емкостной трехточки стабилизированной кварцем
Andrey

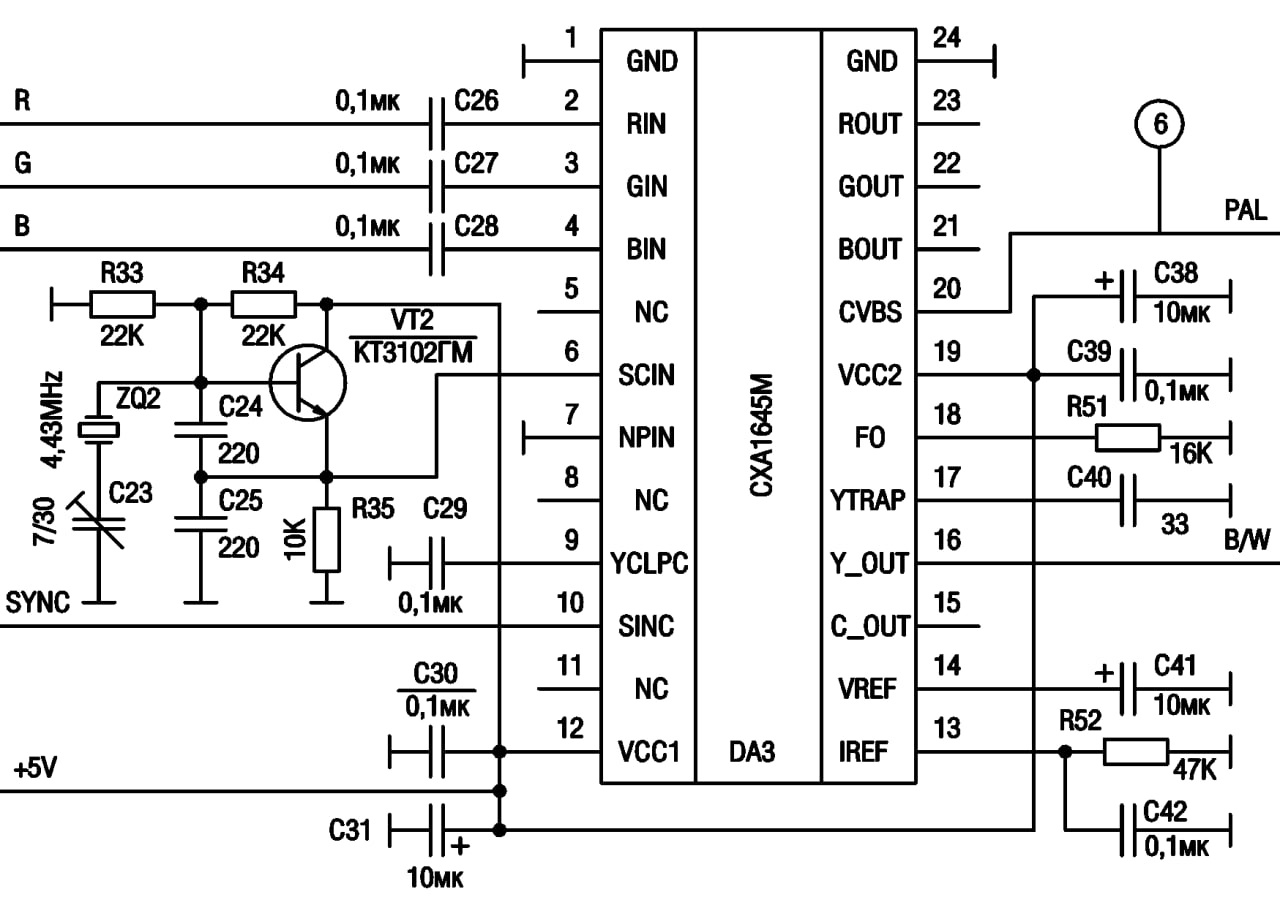

..как на картинке ? ну, надо брать осциллограф и смотреть, что на входах, что на выходах...
Yuriy

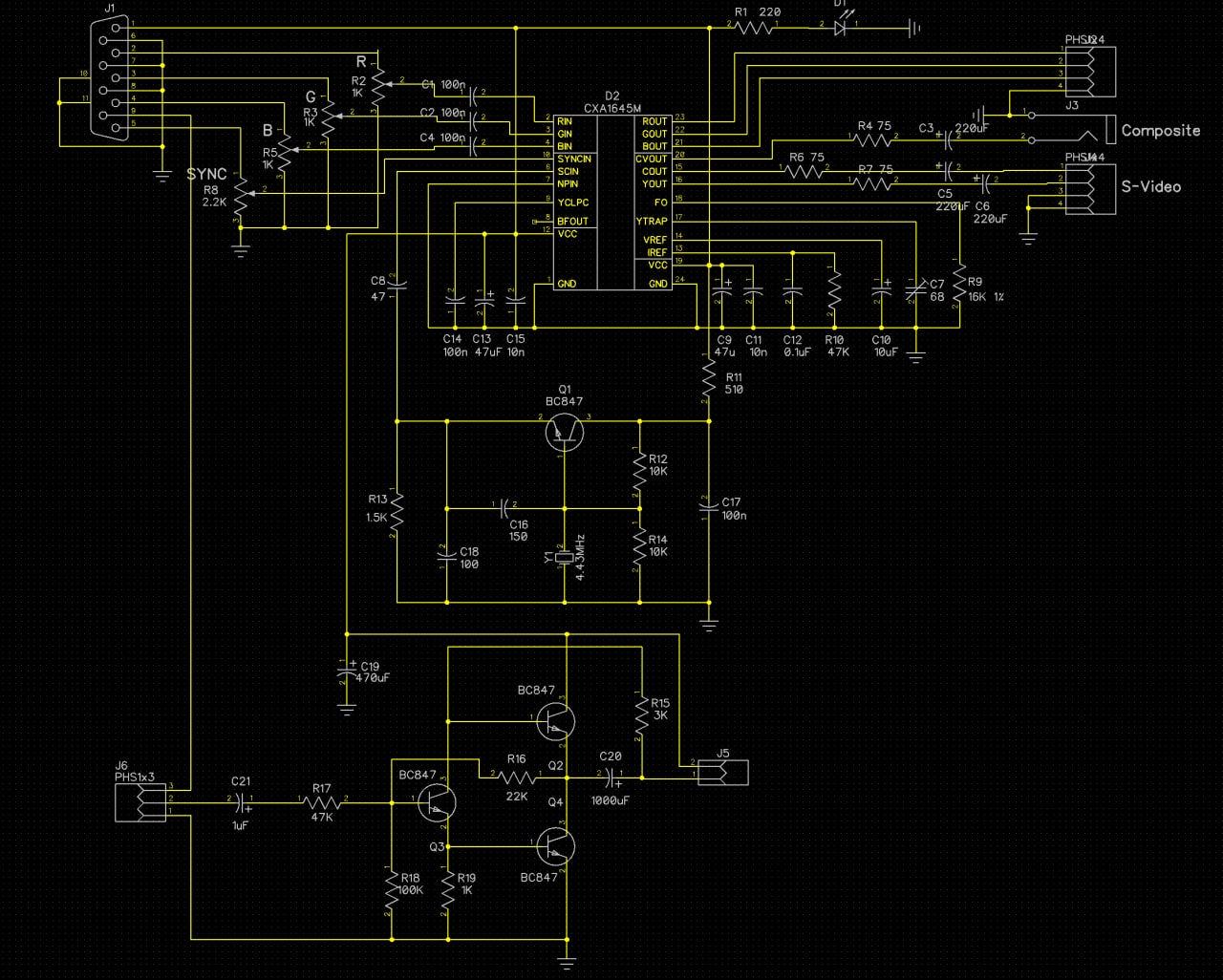

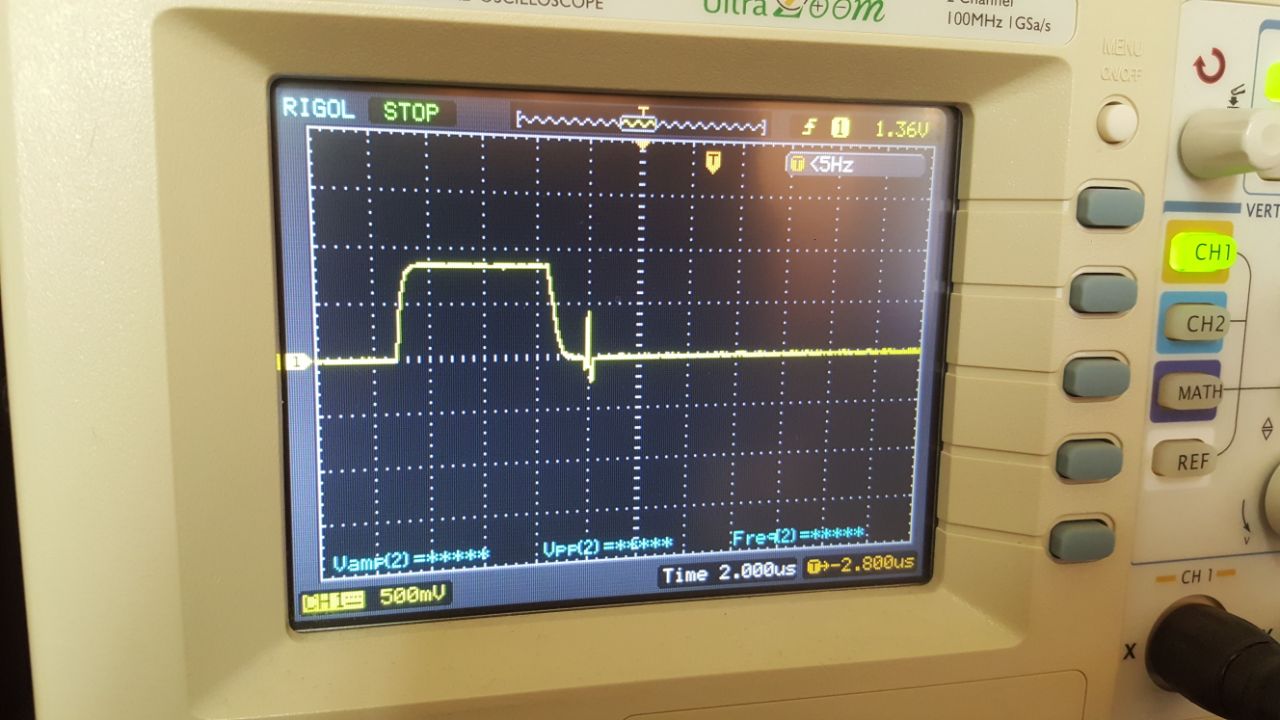

похоже, вот мой временный вариант осциллографом смотрел. Генератор выдает синусоиду, но не очень качественную. Есть в ней более низкочастотные гармоники. Я пробовал вместо него подключать генератор функций с нормальным синусом, но это ничего не дает. На входе уровни подстроены так, что бы в микросхему RGB вкладывались в 1Vp-p. Синхросигнал по уровням тоже соответствует требованиям кодера. Но вот по содержанию я не знаю. Я его взял с того места, где он подключается к базе транзистора, на которой он смешивается с цветовыми сигналами и потом идет на выход VIDEO. При этом я его отключил от этой цепи на всякий случай, т.е. синхра там идет без влияния сигналов цвета
