Кто нибудь видел какие нибудь сверхточные приблуды для позиционирования заготовки на сверлильный станок?? Если лазерный модуль с линзой фокусирующий поставить, при условии, что высота стола всегда одинакова? посоветуйте что нибудь пж
Кто нибудь видел какие нибудь сверхточные приблуды для позиционирования заготовки на сверлильный станок?? Если лазерный модуль с линзой фокусирующий поставить, при условии, что высота стола всегда одинакова? посоветуйте что нибудь пж
Комментарии: 34
Anonim
Тиски
Dinar
это про фиксацию. А вопрос про позиционирвоание Все о том же речь просто нет лазера под рукой. чтоб потестить и линзы хочу знать насколько мелкую точку можно сделать
Anonim
Ничо не понял
Dinar
Целеуказатель для сверла на станке сверлильном лазерный обычная указка у нее жирное пятно очень
Anonim
Не жирное, а яркое
Dinar
то есть снизить яркость нужно?
Anonim
Электроникой никак. Нужны светофильтры. Попробуй пленку засвеченную чб
Dinar
а реальный диаметр пятна какой7 миллиметра 3 не меньше думаю а мне бы 0.3 получить
Anonim
Ну пропускай через отверстие 0.3 Но ты его глазом невооруженным и при свете не увидишь. . Какой-то костыль сочиняешь явно
Dinar
в плате дырки сверлить надо ))) целеуказатель если сделать четкий, то ручным станком несклько дессятков отверстий просверлить не проблема будет
Anonim
А насверлить на чпу, а потом совместить с фоторезистом религия не позволяет?
Dinar
Сначала сверлить а потом шаблон засвечивать?? так я же спрашивал об этом, на что ты сказал это ебля слона с собакой
Anonim
Ну так. Но если ты упираешься то попробуй так
Dinar
погрешность сверрления плавает
Noname
если в месте установки присутствуют вибрации - линзу прихватить клеем, только аккуратно, чтобы от него говнина не осела на линзу(суперклей например жуткие следы оставляет) Я подобные модули в 0.2-0.3 фокусировал без особых проблем, собирал давно указки из dvd резаков
Dinar
Люто мощные штуки на самом деле. Там дальность до 30 см будет. А при попадании на поверхность луч не рассеивается??
Anonim
Мне тут кто-то говорил, как они совмещали двухсторонний фоторезист. Типа сложили два шаблона, совместили на просвет и склеили скотчем, конвертиком. Дальше зафиксили это дело и засвечивают.
Dinar
да про конверт то я знаю! две лампы поставил сверху и снизу и между двух стекол зажал.
Noname
Ну бери 1-2мВт да ограничивай по току, правда придется китайский драйвер поковырять или самому собрать простейший стаб тока. Только аккуратно - лазерные диоды от статики дохнут как мухи
Anonim
Сверловка сначала желательна, т. к. при сверлении после травления или фрезерования дорожек ты сверлом пятаки срывать будешь.
Dinar
я смотрел как в промышленности делают. Не помню они там сначала травят потом сверлят вроде
Anonim
Пускай дальше так делают, ютюберы поганые Не повторяй ошибок наших
Dinar
так я про промышленное производство, а не про гаражное
Anonim
Спроси у тех людей, которых я тебе посоветовал. Они тебе тоже самое скажут. Лично у меня таких проблем не возникало, т. к. я послушал голос разума и всегда сверлил сначала
Byte
Да, сначала травление, потом сверление уже.
Dinar
Да я уже корешу дал задание, чтоб он на прозрачном пластике насверлил, и попробовал совместить с платой. Если совпадет, то так и будем делать. Просто есть подозрения в точности станка Обратная последовательность чем чревата в домашних условиях?
Byte
Да особо ничем, кроме «неудобно» :-D Я в центре пятаков делаю отверстие 0.1, сверло центруется, дальше проще ;)
Dinar
Кстати много видео на ютубе видел, как на заготовке текстолита сначала сверлят, а вот как дальше травят не показывают. Как шаблон совмещают Так в этот центр то надо попасть сначала )) вот думаю попробовать все же сначала сверлить
Anonim
На производстве наоборот ровно потому, что там наращивание дорожек металлом и отверстия будут мешать.
Noname
эм. рассеивается конечно. Ну, от белого листа бумаги отражается неплохо. А так, то что ты хочешь - это фокусировка “в точку” - т.е. тебе нужна точка определенного размера на определенном расстоянии. Если это расстояние не меняется особо, то и точка будет ок
Anonim
Сверловка сначала, все остальное потом
Dinar
Чпу по видимости еще недостаточно точный, или недостаточно жесткий... короче
Noname
т.е. не яркое пятное не может быть расфокусированным?)
Noname

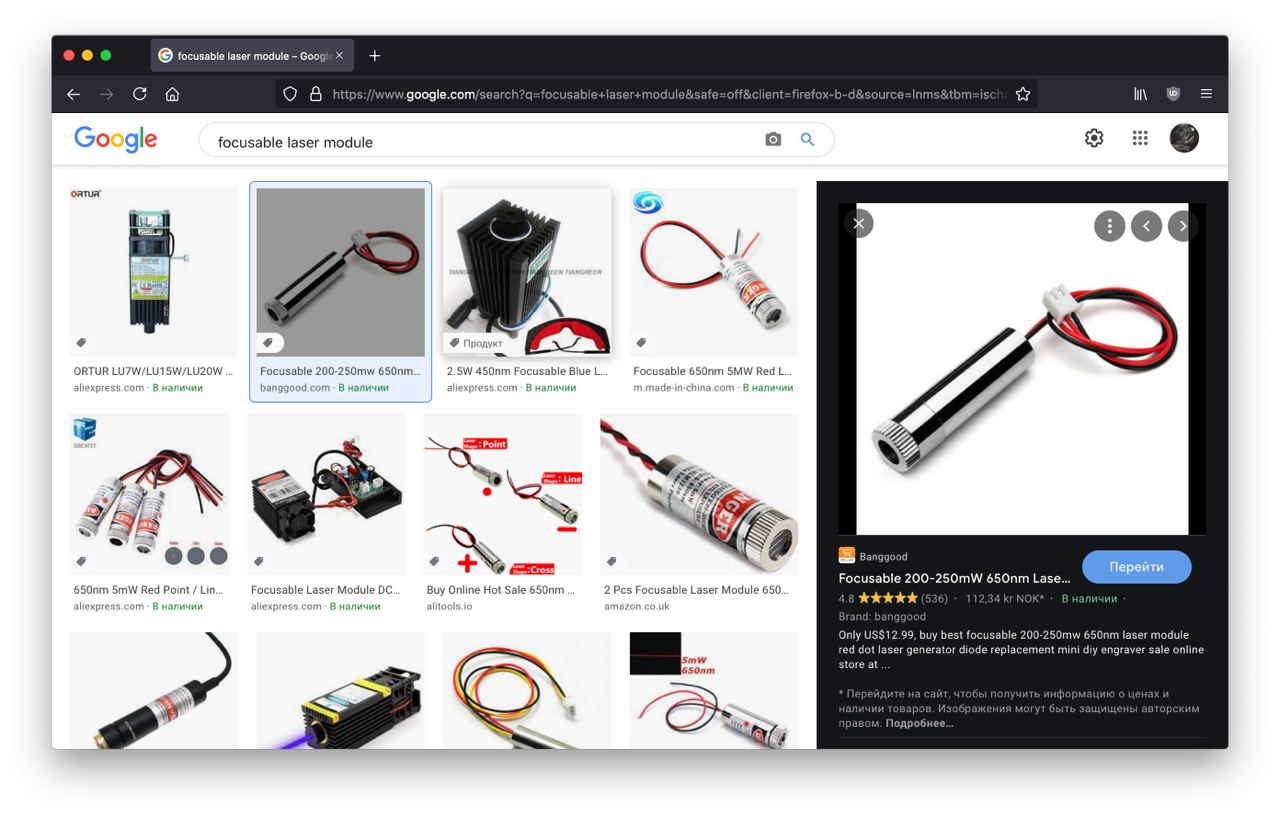

Вот такого формата модули ок. Смотри с обычными акриловыми линзами, 2-5мВт будет достаточно. Стоят копейки
