Доброе время суток! Есть задача управлять скоростью работы вытяжного вентилятора (30 Вт). Я так понимаю есть 2 варианта, симисторный диммер и частотник. Диммеры вроде как не рекомендуют для двигателей из-за нагрева, а частотник на такую смешную мощность я не нашёл. Есть какие-то советы по этой теме?)
Комментарии: 36
Dinar
Ребят! Подсажите че за фигня?? короче прога только один цикл делает.. где косяк?? однофазный??
Svyatoslav
Может через деббагер попробовать? если один цикл, то там похоже внутри подвисает на чем-=то
Dinar

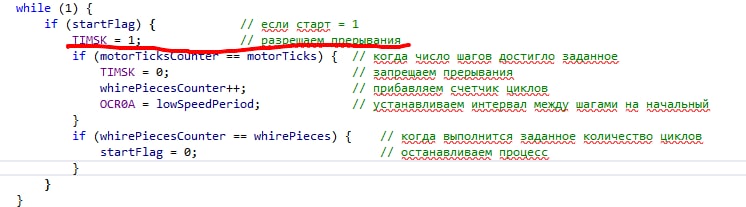

неее вентиляционные такого формата 3 фазы не найдешь. Или даже если есть. то ценник конский плю с к нему опять частотник нужен дело не в движке, а в способе управления у меня где то проектик лежит для биполярника. Там 2 H моста в принципе подойдет я до этого на IDE кодил. Вот сегодня тока студию поставил. Пока еще не понимаю че да как тут такое ощущение, что повторно не включается разрешение на прерывания вот эта строчка не выполняется будто, после того как я сбросил бит разрешения.
Sergy
подчёркнуто делать через битовые маски или битовые операции
Georgiy
Спасибо всем)
Dinar
не понял! можно пополнее предложение. Где то запятая должны быть? по даташиту делал. Но в первый цикл же заходит программа и отрабатыват четко. Диод моргает и разгоняется до определенной частоты. Когда счетчик заполняется, интервал должен сбросится и поновой пойти на ускорение. Но во второй цикл не идет
Sergy
какая модель мк?
Dinar
тинька 2313
Georgiy
https://baucenter.ru/vytyazhnye_ventilyatory/348003/ ну типа такого. Я так понимаю его если раскрутить то там 3 фазы найти можно
Suigintou45
симистор is fine too. как во всех китайских вентиляторах только две
Anonim
гудит противно
Dinar
симисторный регулятор это дичь если честно
Suigintou45
тогда трехфазный моторчик поискать и привод) и запитать от трехфаз. чтоб по феншую
Dinar
частотник ваще просто делается. Один МК и 4 мосфета. Обвес минимальный. и регулировка потенциометром на ножку МК
Anonim
в общем я крайне рекомендую частотник на приведенном мной драйвере и PCB со мной поделиться )
Georgiy
А есть ссылка на что-то похожее?
Anonim
дедтаймы, напряжение пропорционально частоте, контроль тока. Выбросы от индуктивности не забываем. В результате ведро горелыйх полевиков или полведра IGBT или биполярников выше PDF
Dinar
На такие мощности ну хз. Дедтаймы думаешь будут критичны?? ограничение по току однозначно надо делать. Выбросы глатают мощные диоды встречные. Что я еще забыл?
Anonim

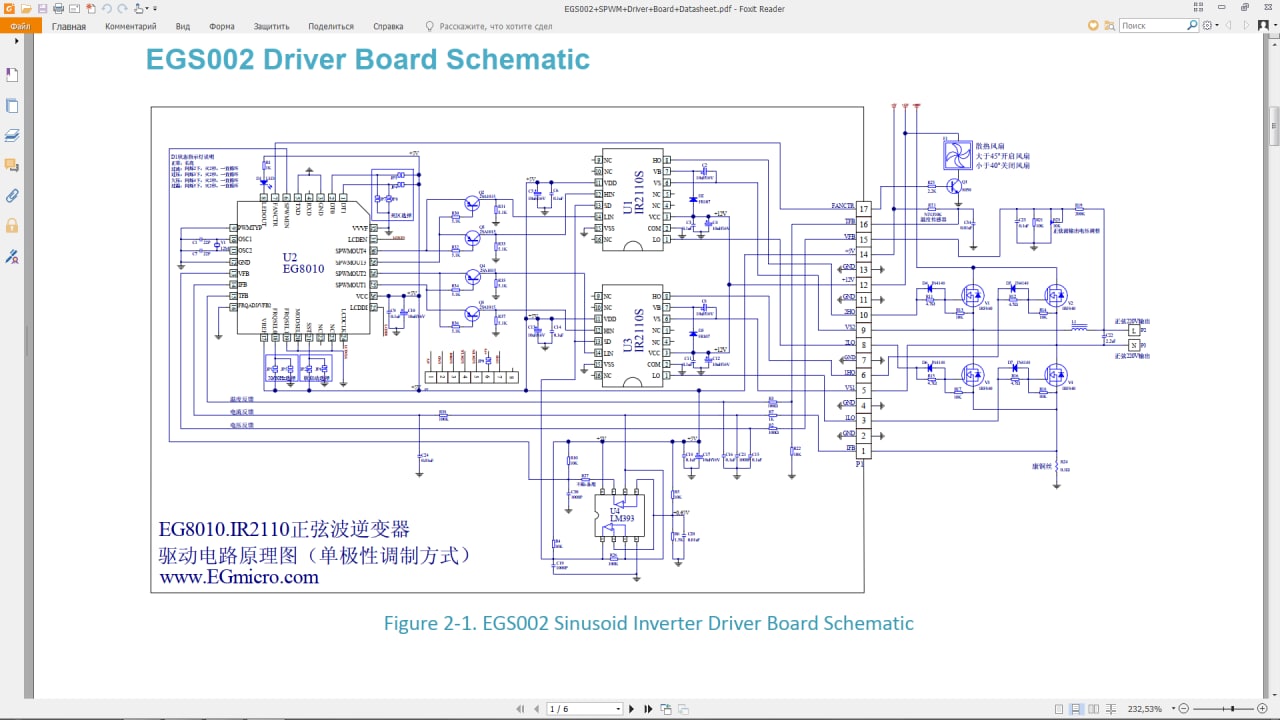

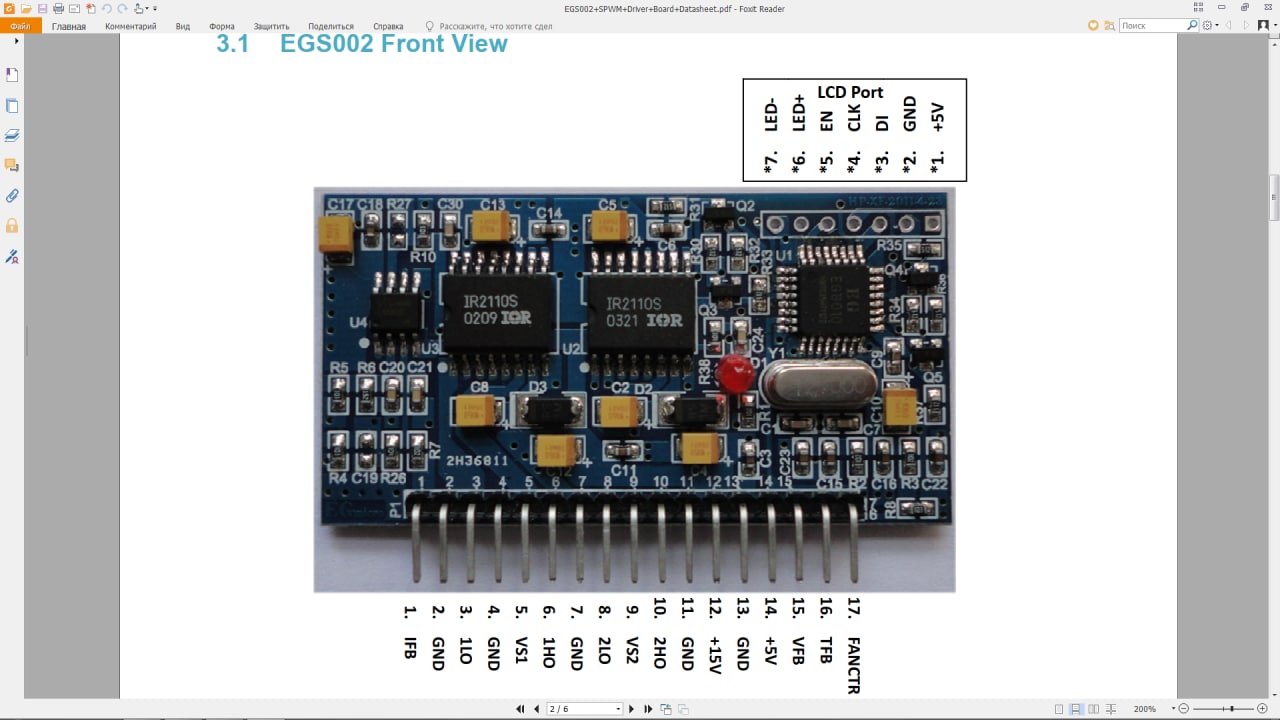

дедтаймы мгновенно выжигаю мост, не редко с драйверами я вот это советую
Anonim
не, только одна обмотка. Однофазный в прям смысле этого слова, даже кондесатор не нужен
Dinar
вощм от однофазной сети питается
Sergy
что за мк?
Anonim
https://t.me/ru_arduino/1430953
Dinar

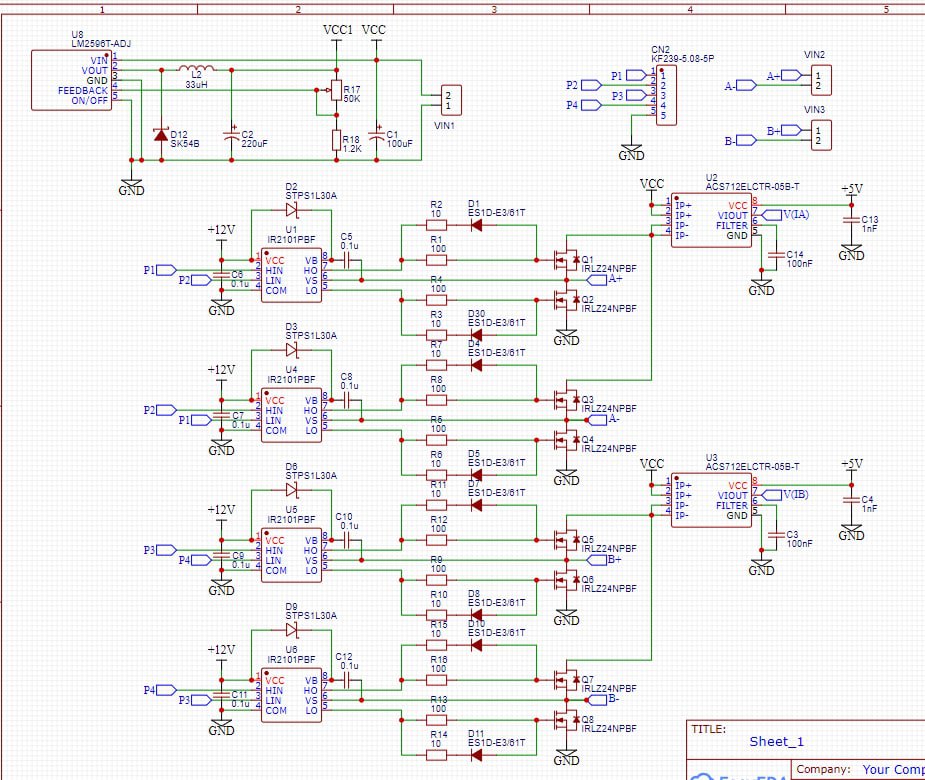

у меня такой набросок есть драйвера шаговика. Ну на частотник двухфазные тоже тянет по сути. Надо попробовать собрать код тоже где то лежит
Sergy
это не avr
Anonim
нет
Sergy
а я спрашивал у человека со скрином кода
Anonim
а я чат жопой читаю )
Anonim
собрать частотник
Dinar
тоже самое хотел сказать. H-мост на 4 мосфетах и на одной тиньке вполне можно
Anonim
лучше не надо или на спецдрайвере, как выше, или повторить чью то провереную схему. С нуля лучше не надо
Dinar
ну с нуля да много заморочек
Sergy
специальный симмисторный регулятор для вентиляторов искать
Georgiy
Чем он от обычного симмисторного должен отличатся?)
Sergy
алгоритмом управления, но я хз бывают ли такие
Sergy

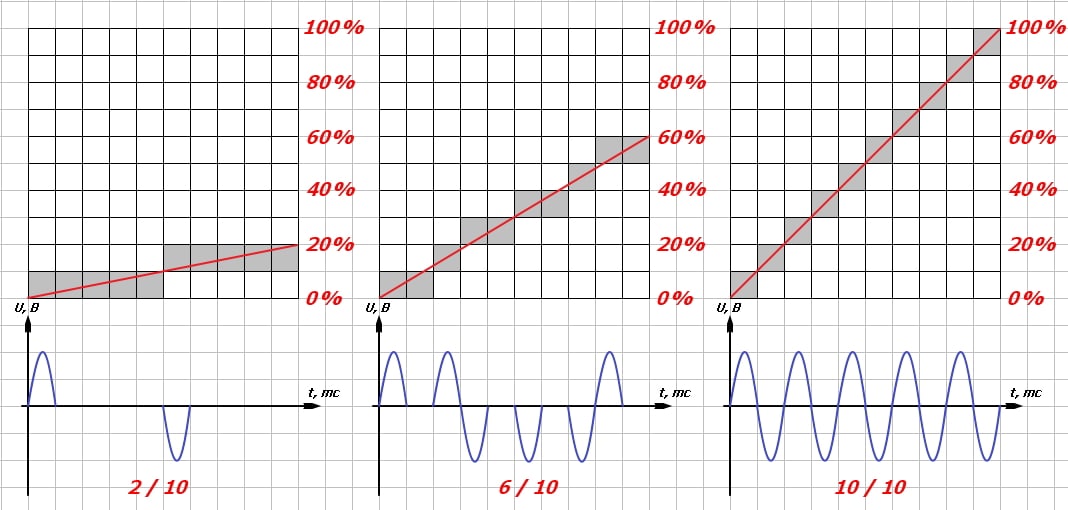

Например 1 - обычный диммер 2 - Алгоритм Брезенхема я не уверен что 2 подходит для двигателей. что-то ещё вроде бы было и как-то симмисторами регулируют вентиляторы при длительной работе и вентиляторы не сгорают
