Комментарии: 41

1. Sergy

   • 27.08 2021 12:39:29

   или как выше - контакт из алюминия с оксидной плёнкой, которая пробивается высоким напряжением (когда нить накаливания уже перегорела)

   • Anonim

     • 27.08 2021 12:43:43

     Китайцы выдумщики и мастера делать одноразовые вещи. Надо что-то многоразовое



     • Anonim

       • 27.08 2021 12:44:04

       Подозреваю что это делитель, вопрос зачем там зеннеры?



     • Sergy

       • 27.08 2021 12:47:11

       да, дорожки, но что бы понять что куда в схеме подключено их надо тоже видеть надо схему рисовать, тогда станет понятно тогда нужно будет что-то новое придумывать постоянно

2. Sergy

   • 27.08 2021 12:41:37

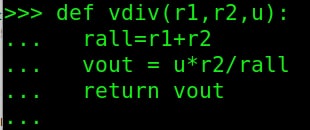

   ищите на выходе делитель напряжения, считайте какое напряжение на выходе с делителя при 5В дальше под это напряжение нужно посчитать делитель на 12В надо получше фото, без теней, с нескольких ракурсов, и с обратной стороны тоже

   • Anonim

     • 27.08 2021 12:43:31

     С обратной стороны только дорожки, чуть позже скину

3. Sergy

   • 27.08 2021 12:51:42

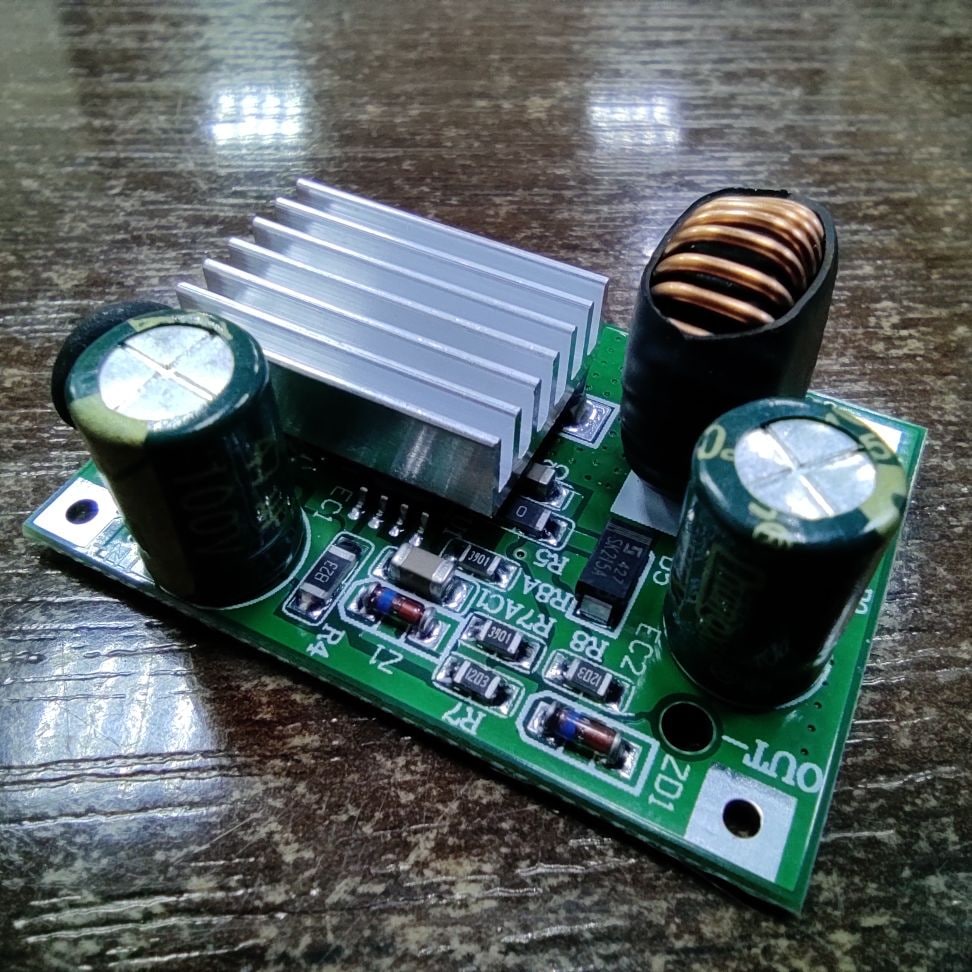

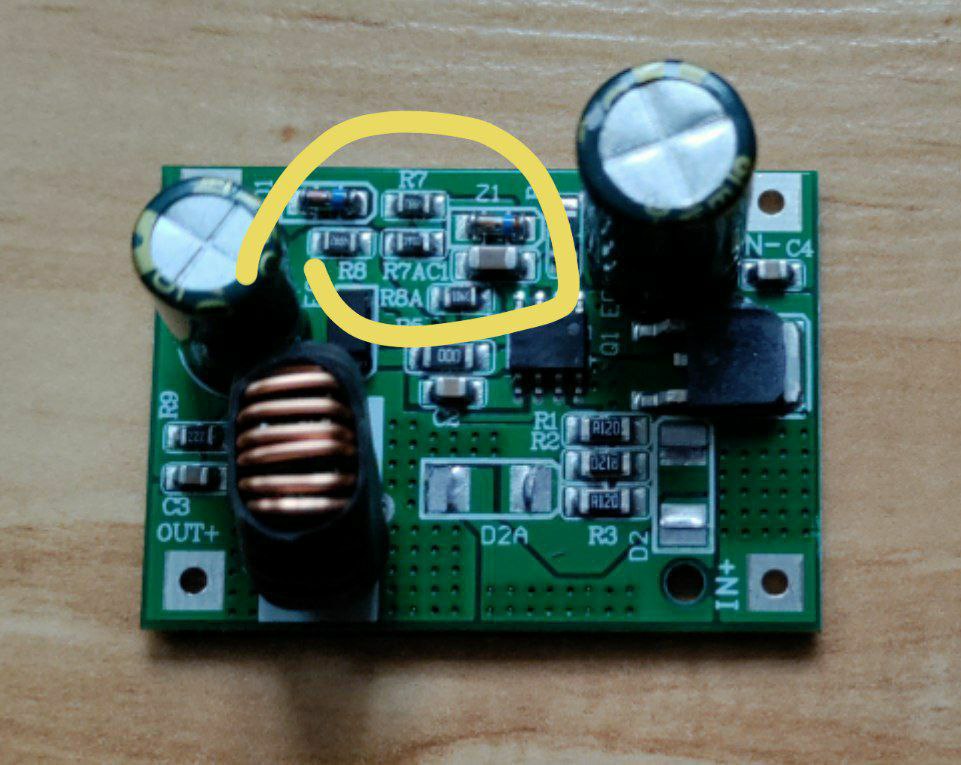

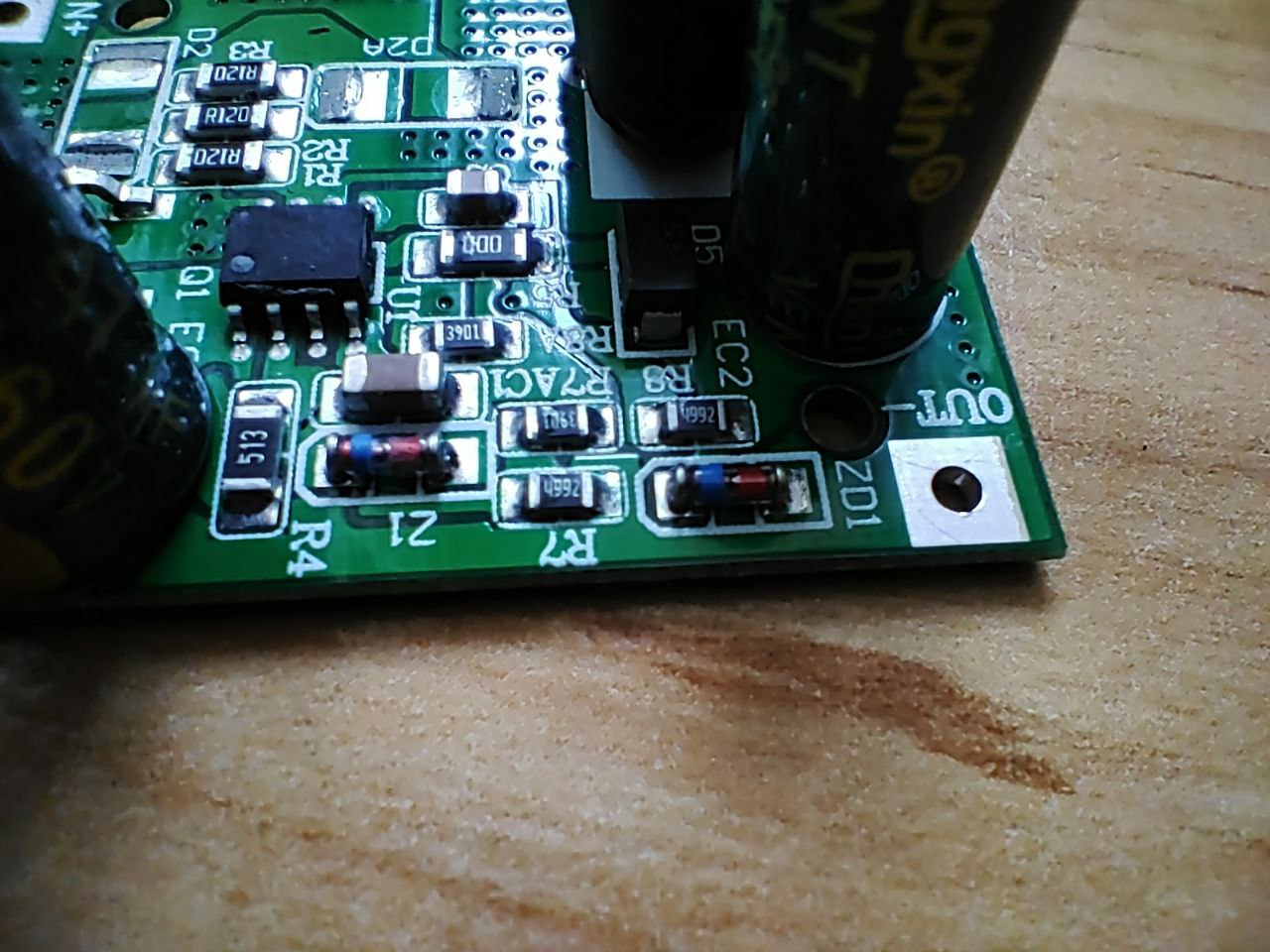

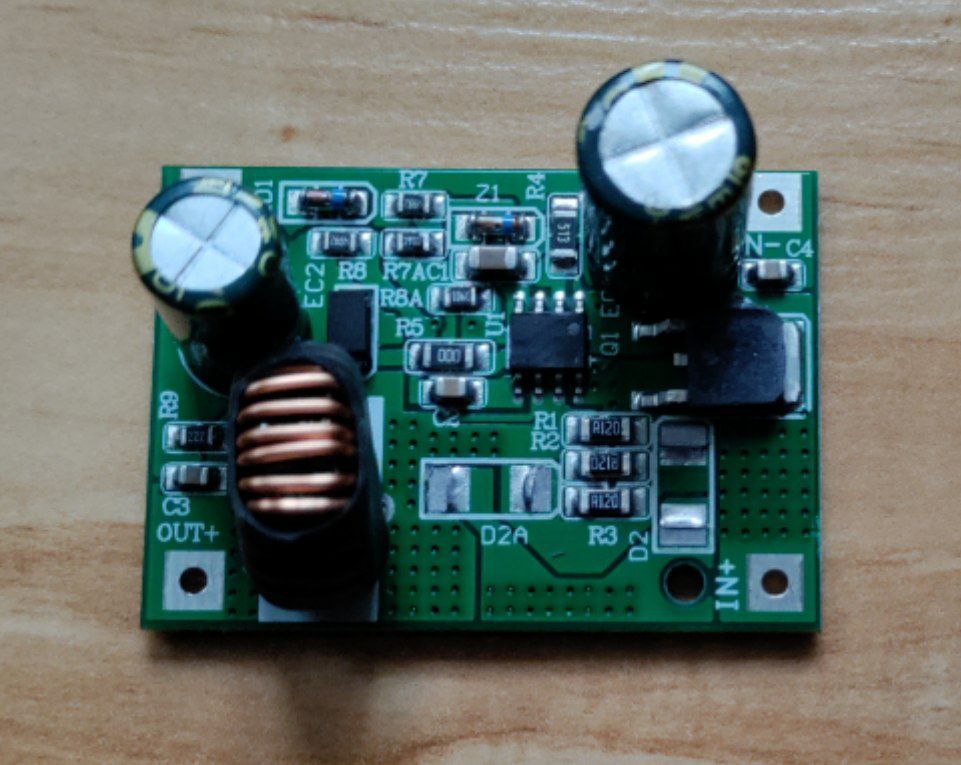

   R7=1203 R8=1203 R7AC1=3901 там, где 12В пишут дам где 5В тоже на другой фотке 12В R7 = 4992 R8 = 4992 R7AC1 = 3901 или 1992 надо сравнивать с этой, но тут размыто и я не вижу маркировку



   • Anonim

     • 27.08 2021 13:30:04

     У меня такие же номиналы, но 5в



     • Sergy

       • 27.08 2021 13:30:59

       для 12 похоже надо 1203

       • Hranitel

         • 27.08 2021 13:31:20

         Ребята есть обучающие программы для радиолюбителя ?

         • Sergy

           • 27.08 2021 13:31:22

           R7 и R8

           • Hranitel

             • 27.08 2021 13:31:26

             Где вы всему научились ?



             • Sergy

               • 27.08 2021 13:32:02

               в школе, в кружках, в техникуме, в институте, в интернетах



             • Vyacheslav

               • 27.08 2021 13:32:04

               в школе

             • Anonim

               • 27.08 2021 13:39:56

               В майнкрафте

         • Andrej

           • 27.08 2021 13:33:09

           только книги

     • Sergy

       • 27.08 2021 13:40:31

       похоже на правду там скорее всего резисторы одинакового номинала параллельно включены, но это не будет влиять на результат но менять надо оба резистора



       • Anonim

         • 27.08 2021 13:51:56

         А зачем оба?

         • Sergy

           • 27.08 2021 13:52:39

           R7 R8 потому что они оба отличаются на разных версиях плат

           • Anonim

             • 27.08 2021 13:54:41

             Но они там одинаковые везде? Ну то есть на одной плате стоят одинакового номинала? Есть подозрение что R8 это какая-то схема компенсации гармоники

             • Sergy

               • 27.08 2021 13:56:45

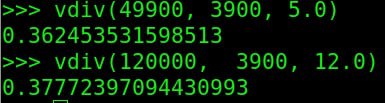

               на 12В плате R7=R8=1203 (120кОм) на 5В плате R7=R8=4992 (49.9кОм) на обратной стороне может быть соеденены параллельно





               • Anonim

                 • 27.08 2021 14:36:07

                 Проверял, точно нет
