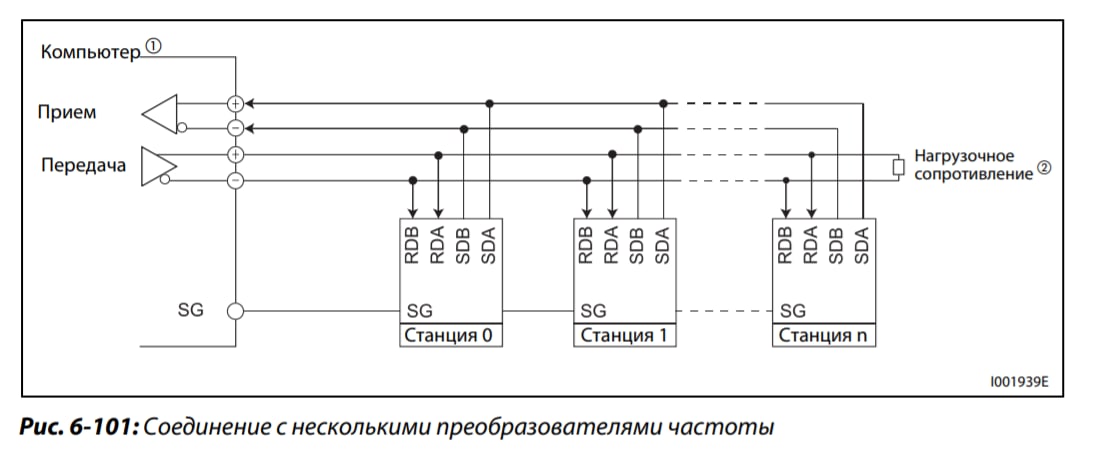

Прошу подсказать. Подключаю два ЧРП (FR-D720) к одному компу по RS485 через RJ45. Назначил первому адрес 0, второму адрес 1. Первый опрашивается, второй нет. С чем может быть связано? В мануалах нашел такую картинку подключения нескольких ЧРП в одну сеть -можете это прокомментировать?
Комментарии: 22
Dmitriy
Каким образом подключили? На конечном устройстве резистор повесили?
Anton
Нет, не вешали. Как это должно выглядеть?
Ilya
Как по схеме, нагрузочное сопротивление это и есть терминальный резистор
Dmitriy
Последовательно подключаете 2 устройства, на последнем нагрузочный резистор нужно подключать Каким проводом подключаете? И какое расстояние от устройства до компа?
Anton
Метра 2. Ethernet кабель Я не понимаю куда этот терминальный резистор подключать.
Alexander
между проводами приема и передаче на коннекторе конечного устройства
Yuriy
Если расстояние не большое можно ничего не вешать. Протокол какой? RTU судя по схеме 4х. Обжато все правильно? Хотя.. с компа только TCP Тогда и адреса надо IP присваивать
Anonim
Без доп модуля (а вопрашающий о нем не говорит), там rs485 4 проводной, можно конектить в 2 проводной. А разъем rj45. 2 протокола модбус рту или митсубиши, которые нужно согласовать заранее
Anonim
Я утверждаю что у 700 серии штатно на борту сеть 485. Но надо выбрать протоколы Почитайте мои посты
Yuriy
Возможно в чрп отключена ретрансляция, надо ее активировать.
Anton
А, интересно. Вы имеете в виду, что пока он стоял один, с адресом 0 он опрашивался как в широком вещании. А теперь, из-за того что поставили еще один, им необходимы разные адреса отличные от 0. Я попробую, но к сожалению только в понедельник. Подскажите подробнее, что за ретрансляция?
Yuriy
Это как вариант в настройках выходной порт может быть отключен, с таким сталкивался. Конкретно про Митсу не скажу, но проверить не помешает.
Anonim
Предположу что Юрий думал что это эзернет
Yuriy
В RS тоже такое может быть Не факт, но все-же
Anonim
Вряд ли
Anton
Хорошо, всем большое спасибо. Буду тестировать ваше предложение по адресам в понедельник.
Yuriy
Ну и адрес 0 тоже смущает. 0 на мастера обычно ставят.
Alexander
Адрес на мастер в modbus rtu сети?
Anonim
Его там нет
Alexander
Это я в курсе. Но вдруг как с 1211С))) Что то упустил)
