Ребят, подскажите пожалуйста, есть ли готовые решения на али и каких там гуглить(интересует плата),- Нужно запитать от аккумулятора 3.7в и подзарядки 5в устройство. Когда подключена подзарядка, устройство работает от подзарядки и заряжается аккумулятор, когда подзарядка отключена , то устройство работает от батареи. - принцип как у ноута или телефона
Комментарии: 9
Anonim
tp4056 Ну и пара транзистора дарлингтона в виде одной микросхемы, включенные встречно
Alex
А они зачем? Благодарю 0.23 35 Off | 1PCS Great IT 5V 1A Micro USB 18650 type-c Lithium Battery Charging Board Charger Module+Protection Dual Functions TP4056 18650 https://a.aliexpress.com/_uWKs Xu Весч
Anonim
Чтобы питание тригерилось с меньшего на большее и обратно
Alex
А разве вот этой штуки не хватает? Там вроде как уже все есть - 4 выхода
Anonim
Подал 5в - ток пошел от бп на com. Отключил бп 5в - ток пошел через другой диод, от выхода платы tp4056 Нет Не помню точно, но там есть нюанс, когда идет заряд акб - не работает выход с платы Или я уже чето забыл для чего я делал так. А делал я бесперебойное питание
Sergy
там только защита от переразряда, перезаряда и перегрузки током когда АКБ заряжается, tp4056 выдаёт ток только для заряда. ограничивает его. если при этом включена нагрузка - она тоже потребляет ток, часть тока, что шла назаряд. в итоге или не будет заряжаться, или будут циклы туда-сюда-заряд-разряд
Alex
Благодарю А готового ничего не встречали? Чтобы дополнительно ничего не навешивать ?
Evgeniy
мне такие попадались переносные колонки, люди сперва садят батарею, потом от зарядки слушают музыку... естественно тп4056 на долго не хватает
Sergy

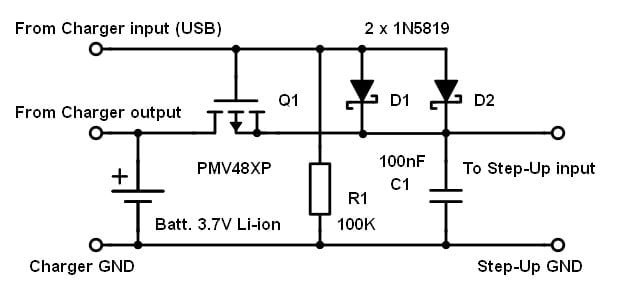

сейчас покажу на али не встречал нужен транзистор (MOSFET), диод и резистор https://t.me/ru_arduino/1491203 тут и ниже примерно так
