Добрый день, извиняюсь за нубский вопрос, но что можно взять из адаптеров usb<>com-port(rs-232), чтобы оно почти наверняка адекватно работало? Крайне желательно (но для ноута не слишком смертельно), чтобы была гальваническая развязка Присмотрел у Bolid адаптеры USB-RS232 и USB-RS, может кто-нибудь что-то про них сказать хорошего/плохого?
Комментарии: 52
Nick
Зачем гальваника ?
Z-vladimir
UPORT 1110 Для RS232 не делают гальванику
Anonim
Кабы чего не вышло(с), но вообще мне бы хотя бы просто знать удачные чипы, насколько мне известно CH340 нет-нет да делает голову
Nick
Ft232 самое оно
Anonim
Он же отдает 0...5В, или на большей части оборудования serial порты (в т.ч. и распаянные на db-9) с этими уровнями и работают?
Nick
Есть ttl уровни , а есть rs232 у которого +-15 v
Anonim
Есть ли смысл искать именно чтобы прям rs-232 с полноценными +/-15V был, часто такое оборудование встречается?
Anonim
Постоянно
Nick
Icp das возьми свисток
Anonim
Тогда скорее всего возьму связку из свистка на ft232rl(притом оригинал) и к нему переходник на max232, или это избыточно?
Nick
Обязательно
Alexander
Заблуждаетесь
Z-vladimir
Может. Тогда покажите живое устройство с гальваникой ком-порта
Nick
Оно будет дорогое и не востребованное
Alexander

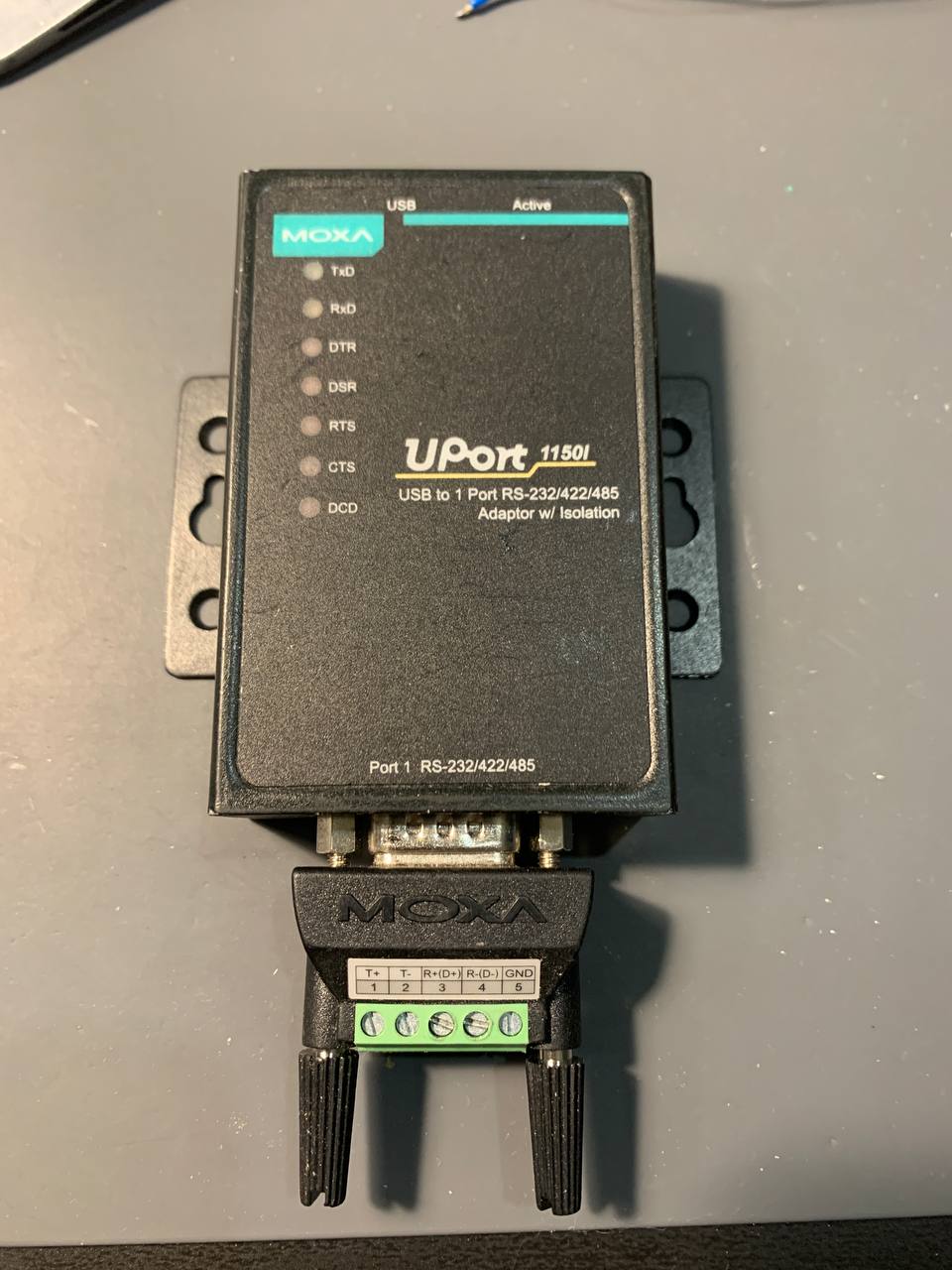

https://moxa.ru/shop/usb/1_port/uport-1150i/
Nick
Но все равно питание от usb , если хорошо прилетит то и ПК достанется
Alexander
Опять же заблуждение
Nick
Почему ?
Alexander

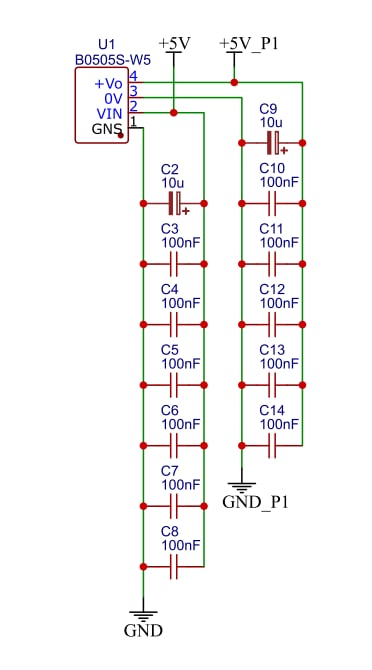

Питание тоже изолируется Иначе какая-же это изоляция В более навороченных моделях применяют DC-DC не моноблоком, а на микросхеме и трансформаторе.
Anonim
Или батарейкой)
Nick
U1 это что ?
Alexander

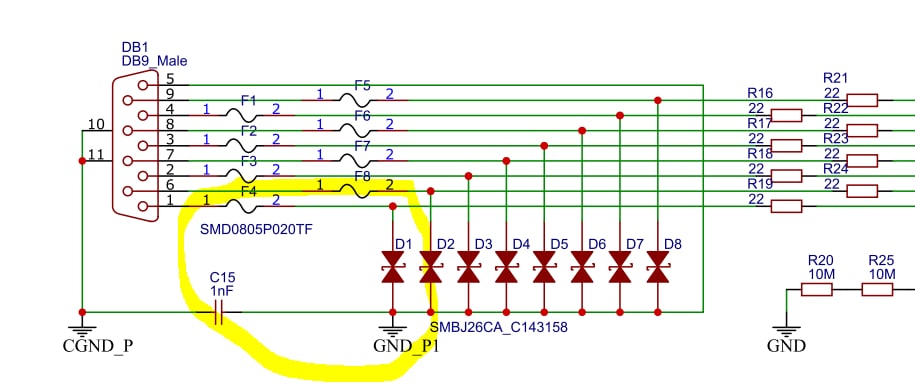

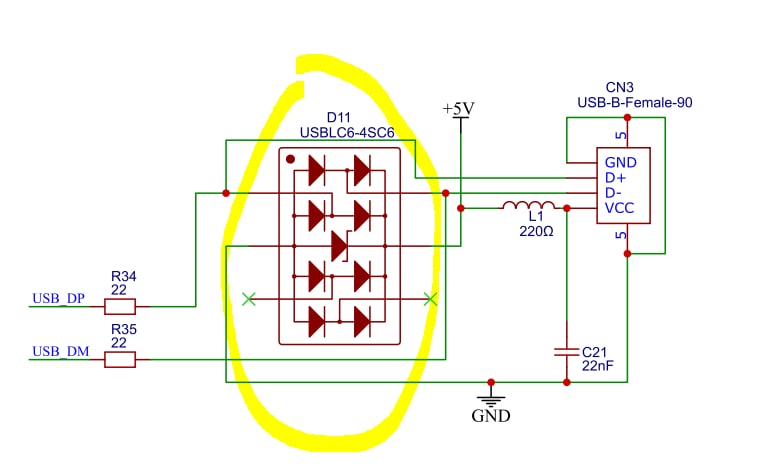

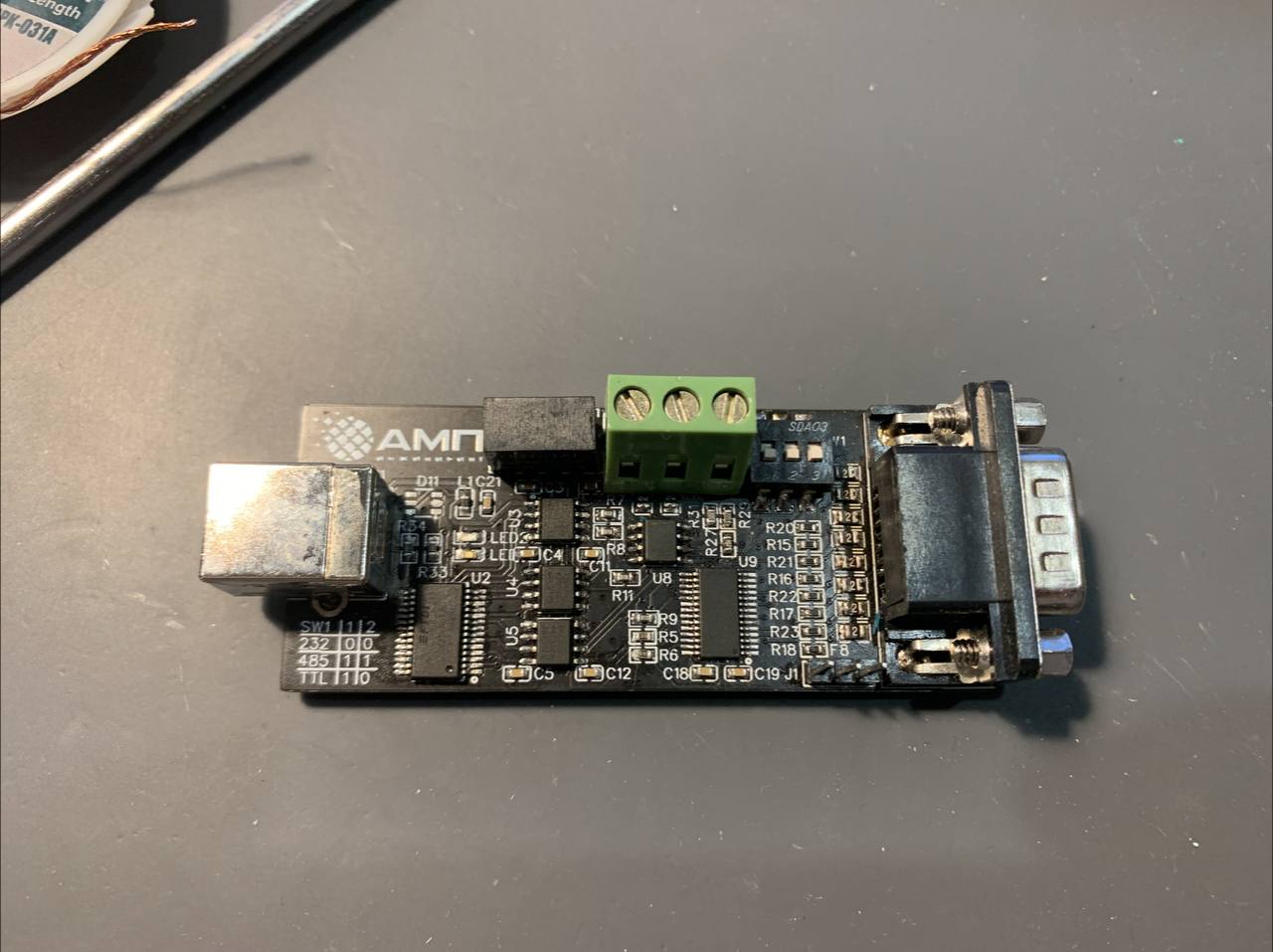

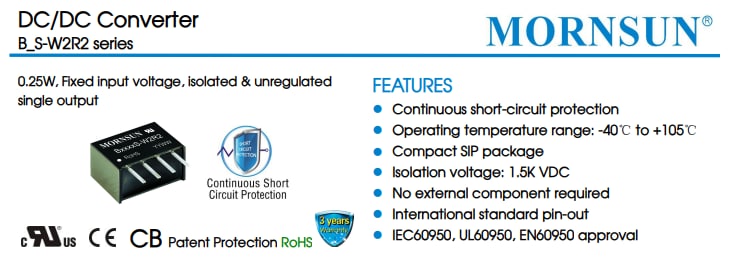

Также предусмотрена дополнительная защита USB А вот эта связка при превышении допустимого тока/напряжения закорачивает линию на землю срабатывая тем самым самовосстанавливающийся предохранитель https://www.mornsun-power.com/public/uploads/pdf/B_S-W2R2.pdf И я бы не сказал, что это прям дорогое удовольствие Себестоимость около 3тр. 232/485/ttl
Anonim
Да уж, я прямо открыл ящик Пандоры :) в любом случае, спасибо всем отписавшимся, теперь понятно, куда копать
Z-vladimir
Так стоп, но это же не гальваника?
Nick

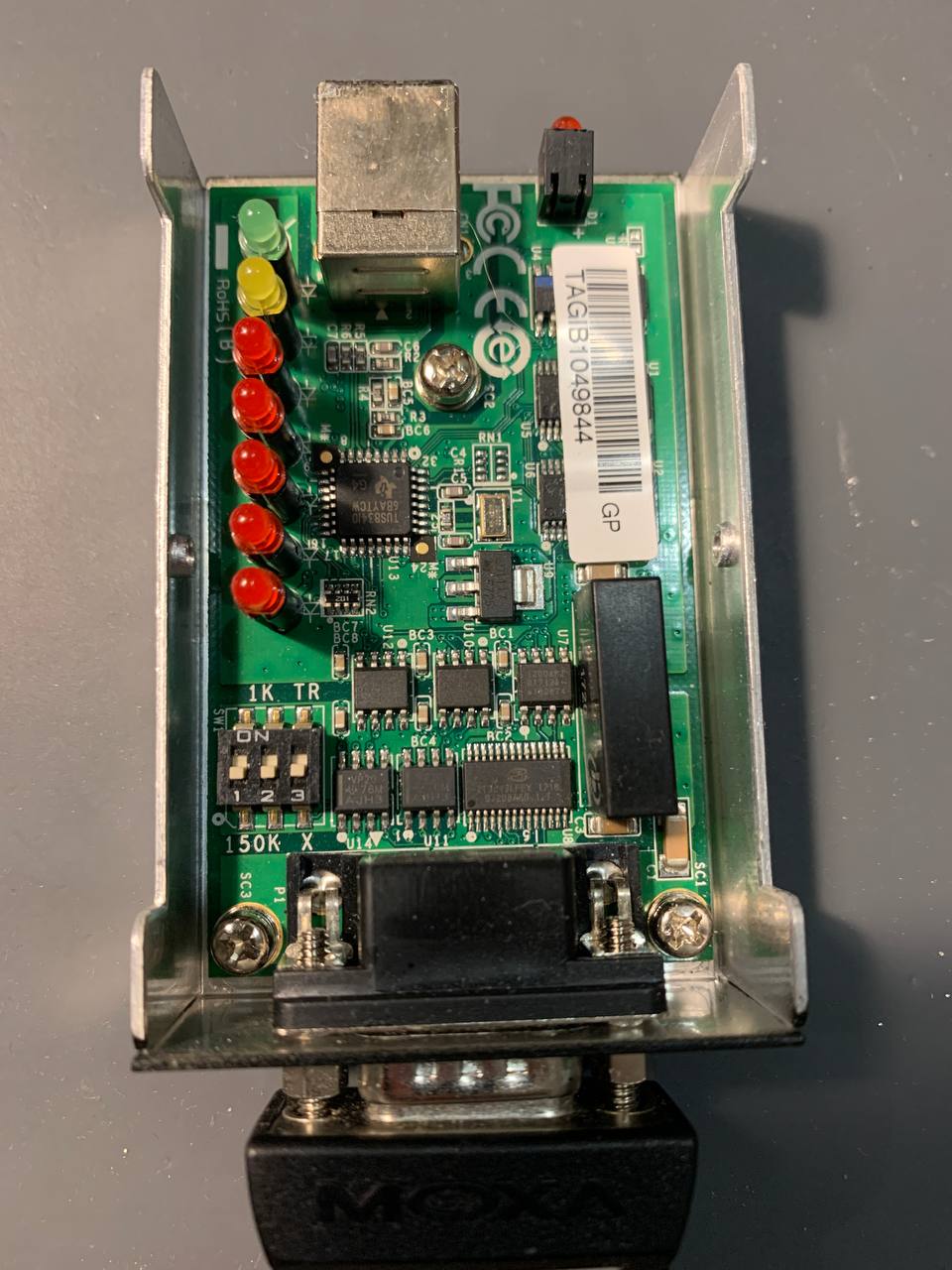

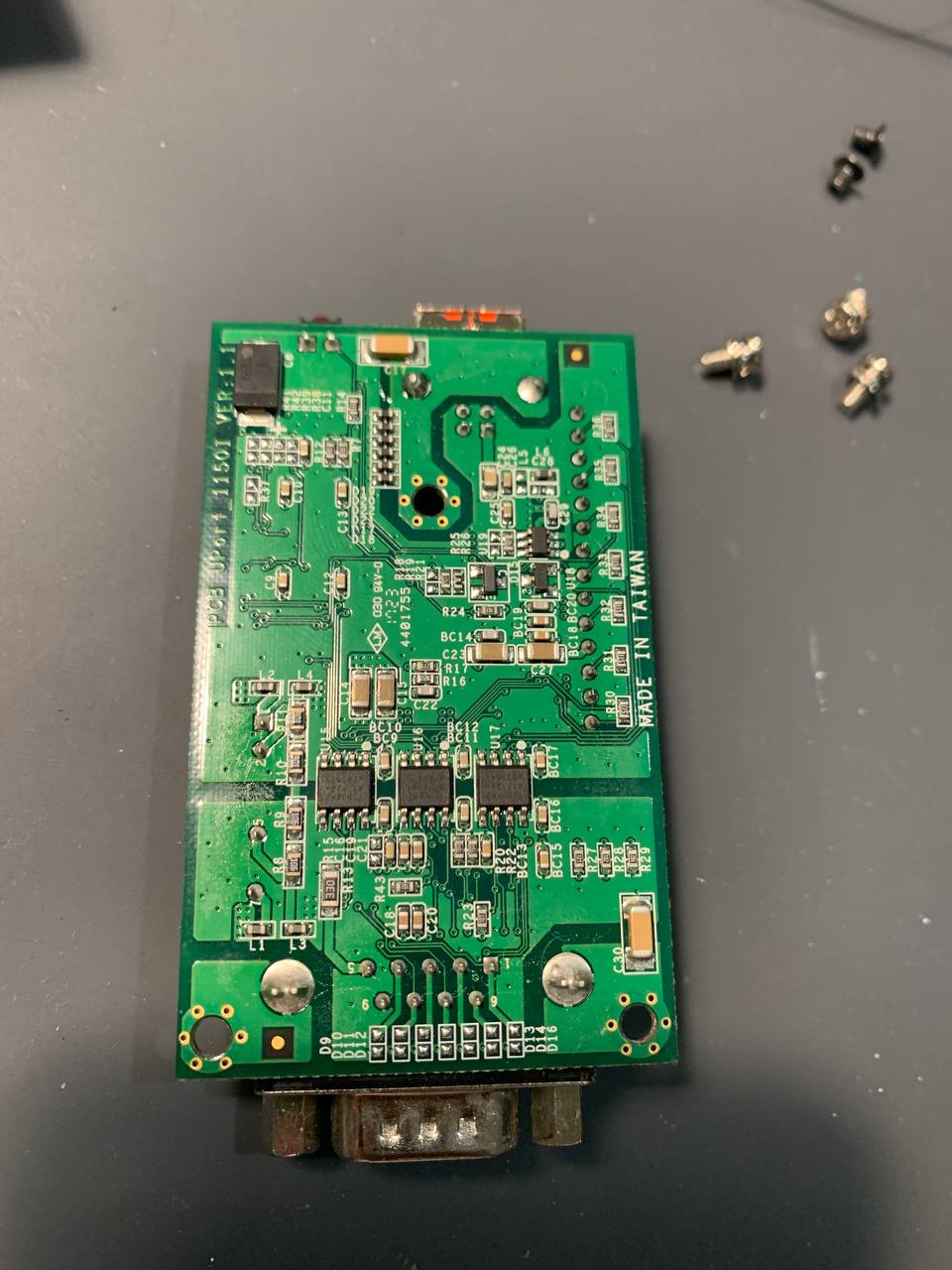

Эта схема с моксы ?
Alexander
Ну я вдохновлялся схемотехникой моксы, когда проектировал эту схему ) Они зажали tvs диоды впаять, хотя место под них предусмотрели
Nick
У меня в автомобиле adum дохли
Alexander

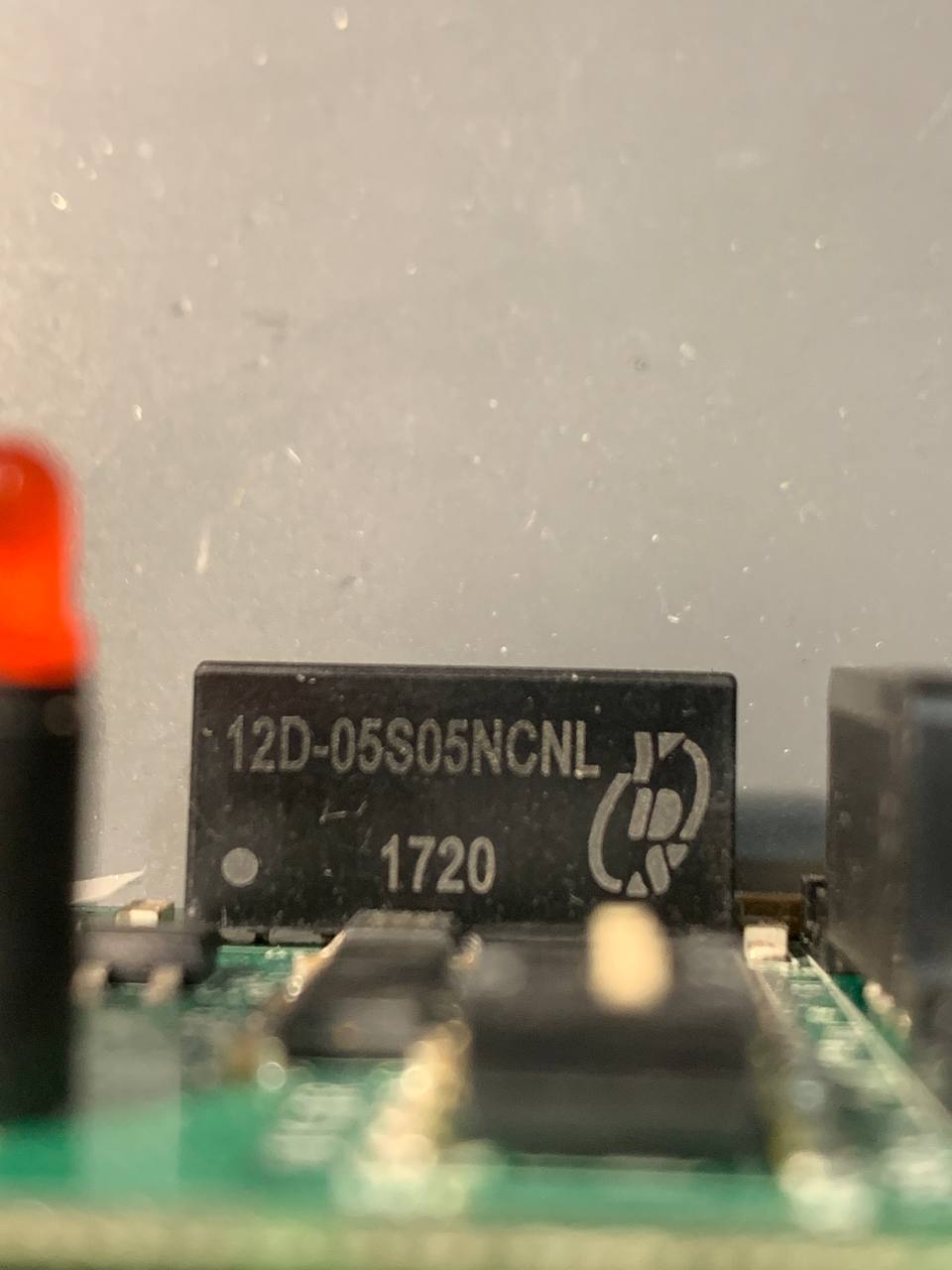

Тоже adum ставят и dc-dc моноблоком DC-DC
Nick
Ну тогда да изоляция хорошая Респект за труд В корпус бы ещё засунуть
Z-vladimir
ну ок. Теперь знаю
Anonim
Используем давно, на производстве 24/7, хорошо работают.
Zhassulan
Добрый день коллеги. Можете помочь, нужен GSD файл для рейки CPU 414-3 PN/DP, 414-3EM07-0AB0 На сайте Сименс нашёл только для профибас, а для рейки(rack)не нашёл
Sergy

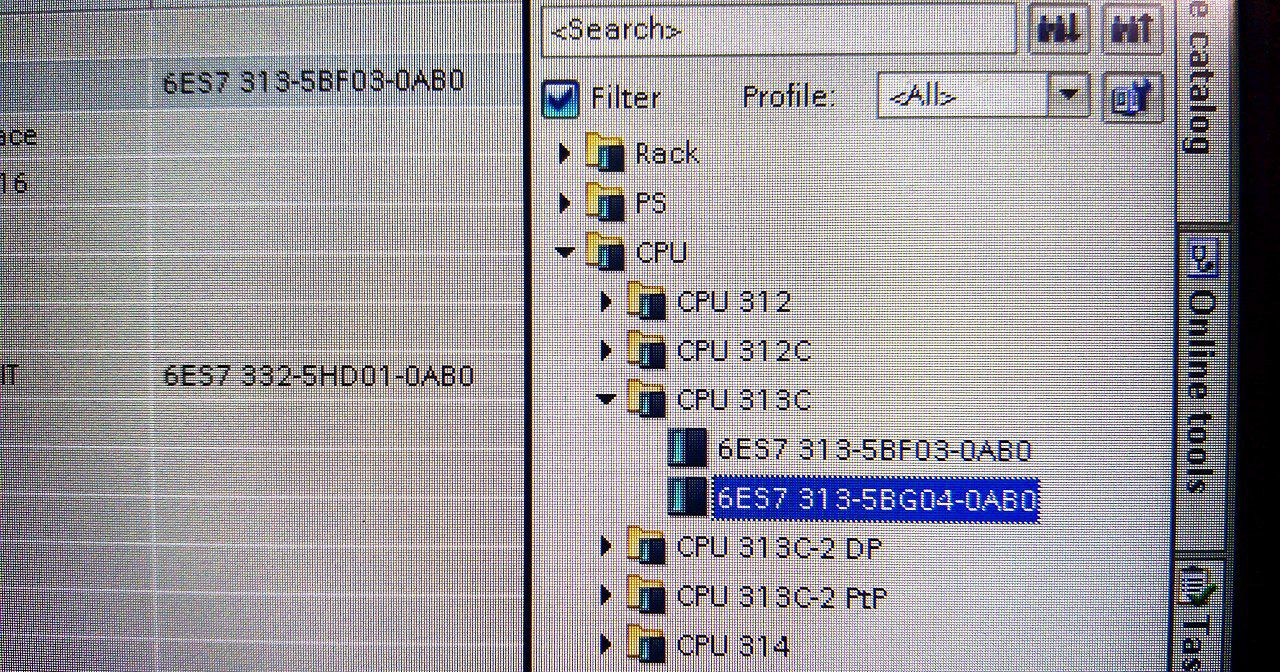

Для какого именно ПО siemens tia portal или step7 Что подразумевается под рейкой? В step7 есть CR,ER,UR rack В Тиа тоже для 400 серии Читайте ниже вопросы.?
Zhassulan
Step7, rack UR2
Sergy

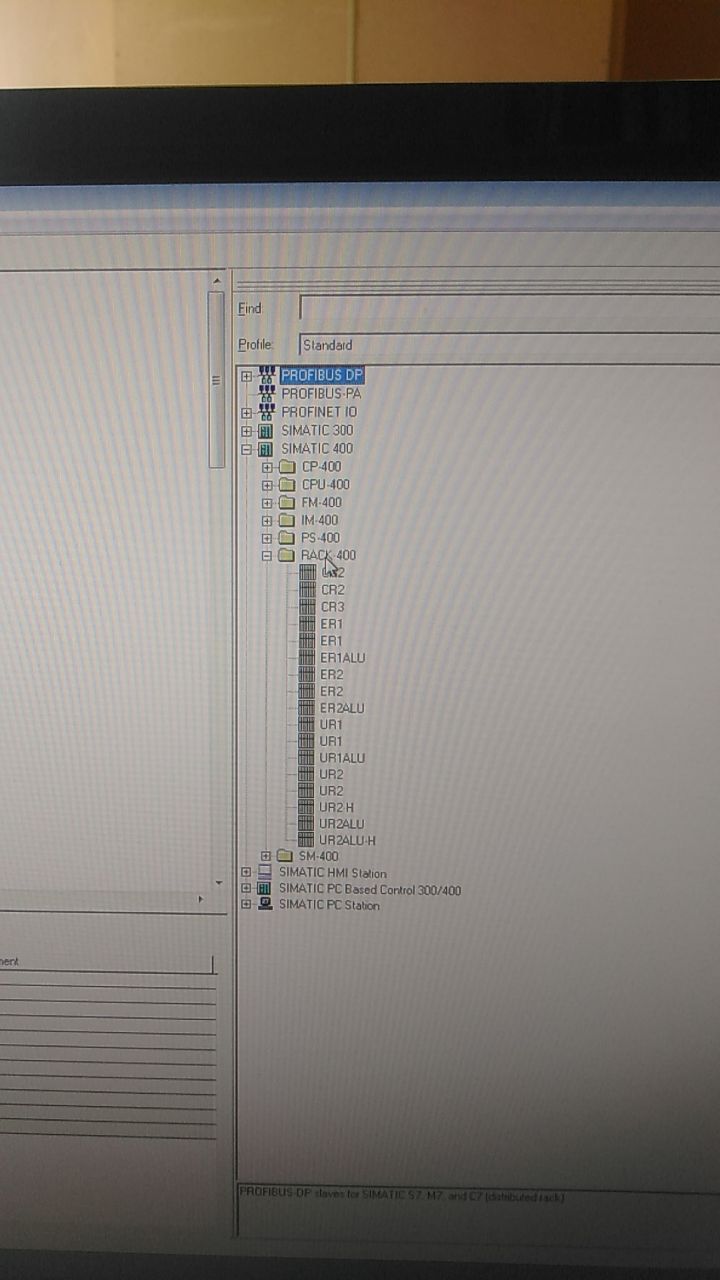

Есть там все смотрите внимательно
Zhassulan

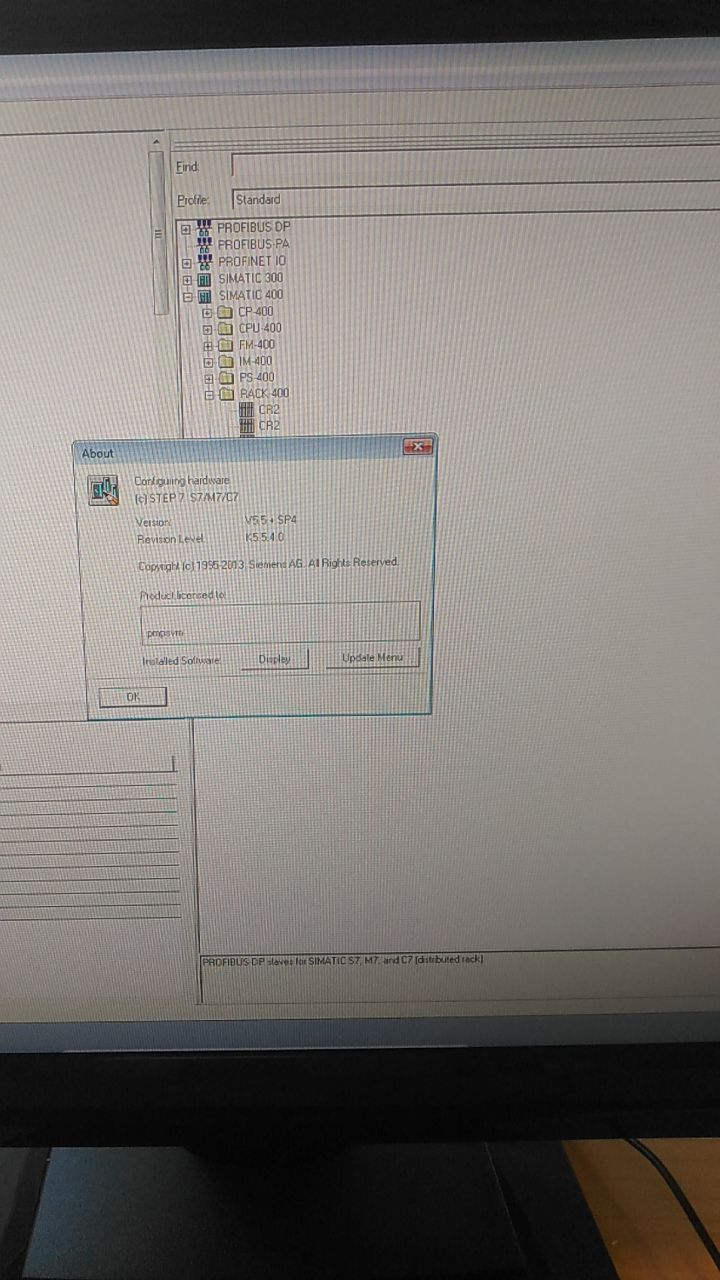

Нету) У меня симатик мэнеджер v5.5 sp3 A на sp4 он есть
Sergy
Скачайте версию 5.5 а лучше 5.6
Zhassulan
Вы меня не поняли. Рэк есть у меня. Мне надо гзд файл процессора для рейки
Sergy

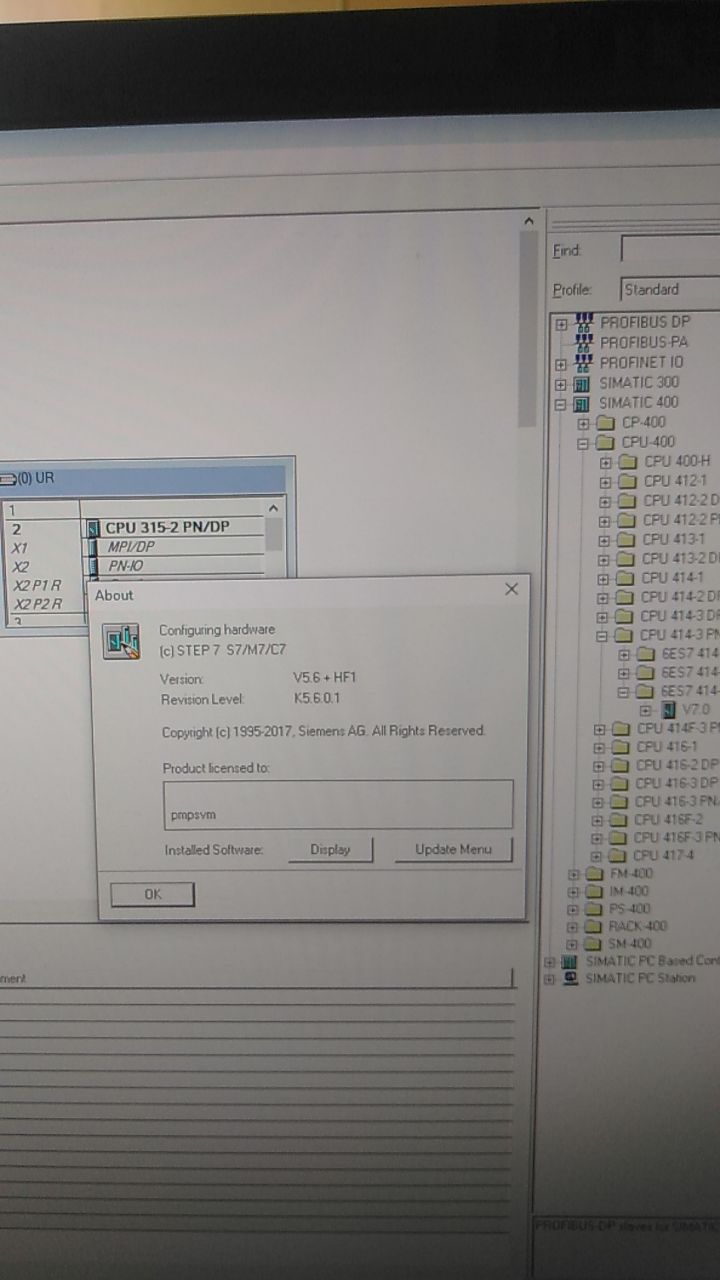

Вам cpu нужно cpu так в версии 5.6 оно есть
Abstrag
в %QW256 как добавляю функцию писать -- программа незагружается Непонял
Sergy
Zhassual Zh это Вы же В версии step7
Abstrag
У меня процессор неподходит; иза этого?
Sergy
Непонятно. У Вас разный тип процессора в онлайн и оффлайн?
Zhassulan

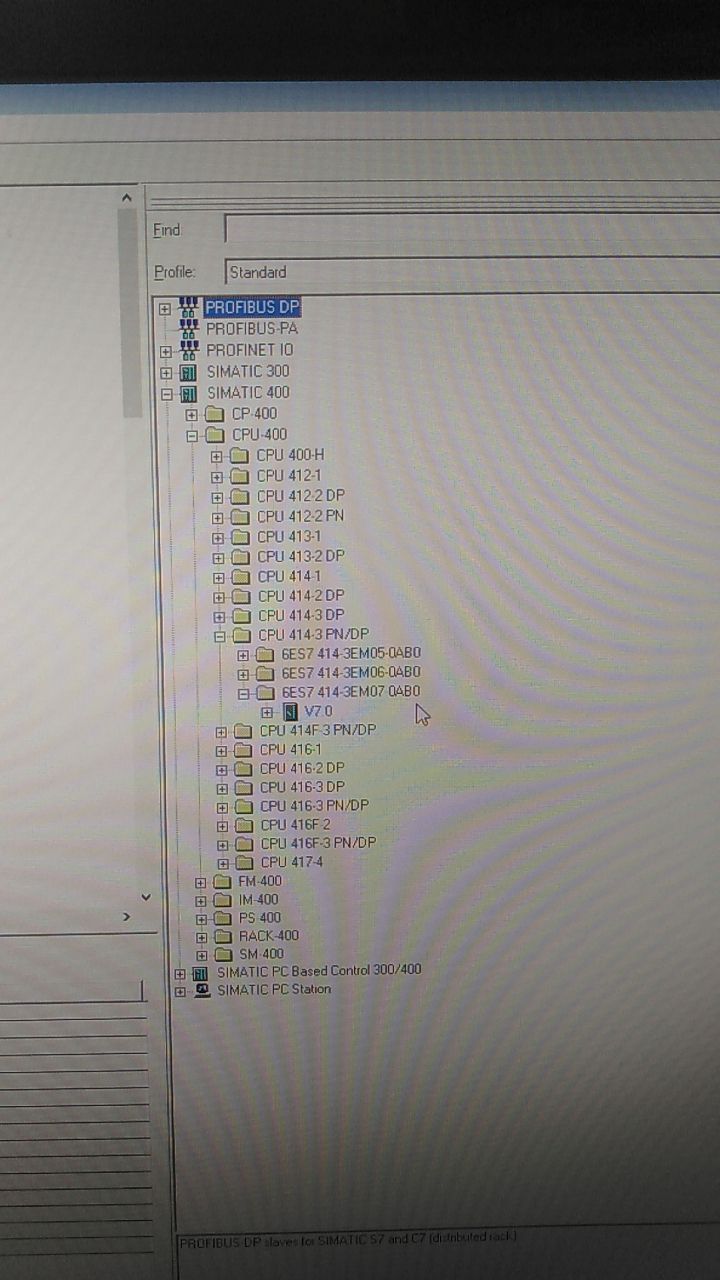

Это я вам сказал что там есть)) я это знаю. Вот именно я хочу добавить гзд файл на 5.5
Sergy
Все стало понятно. Установите тогда 5.6 или гуглите Скомпилируйте все. Вкладку найдите compile. И все должно работать Скорее всего он не установиться на версию 5.5 Даже если вы скачаете hsp для step7 с sios siemens
Anonim
Болиды вроде обычные. Из ширпотребных CP210* самые беспроблемные. Если хотите не поддельные ftdi, то они есть в цисковских консольных кабелях. И хороших совместимых, типа tripp-lite
