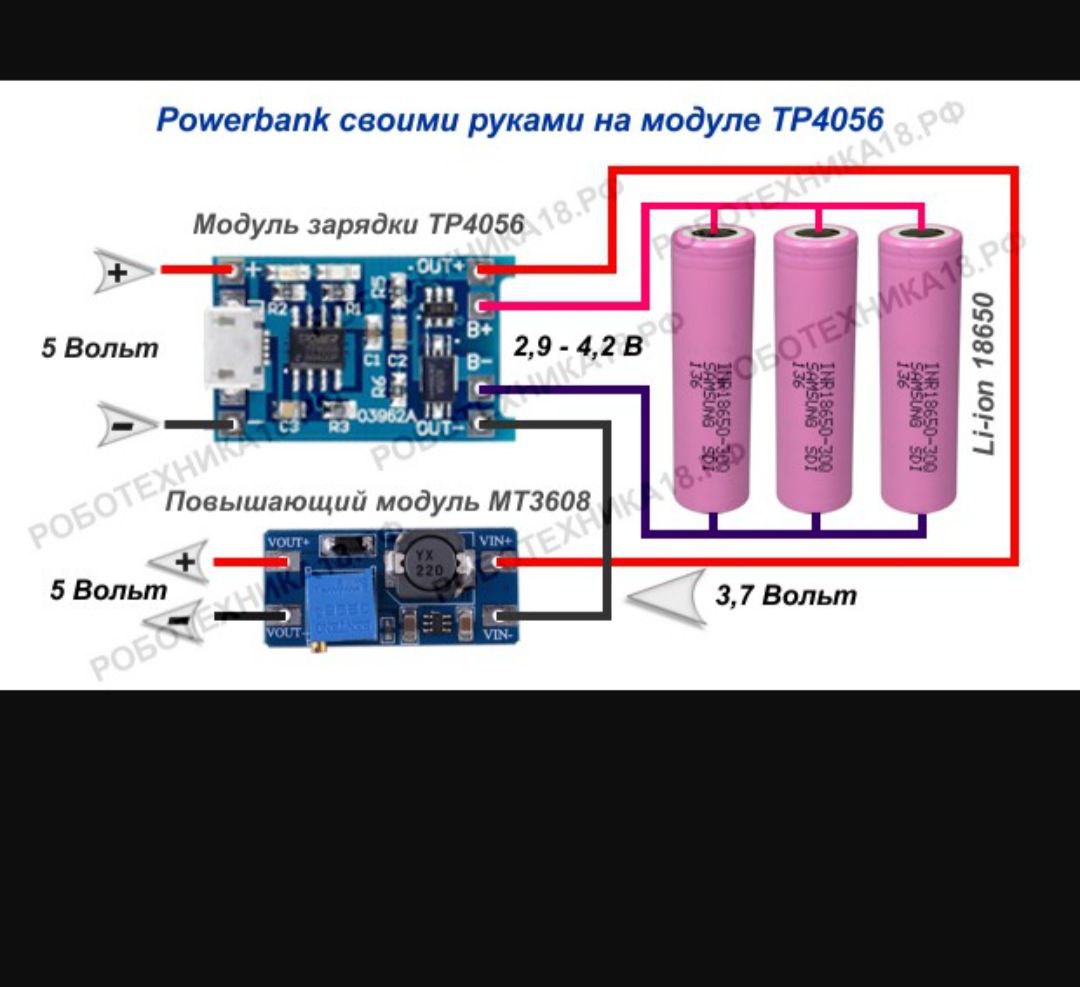

Всем привет. Сделал powerbank/лбп по схеме. Схема работает только без нагрузки или с минимальной (7,5 мА). Если подключить телефон или даже лампу 12 В, срабатывает защита по току, насколько понимаю. Вольтметр гаснет. Вкл/выкл , отключение нагрузки и всё работает снова. Максимальный ток на повышайке заявлен в районе 3А. Вопрос такой , резистор на выходе перед нагрузкой решит проблему?
Комментарии: 28
Evgeniy
у АкаКастяна помойму на канале есть повэрбанк подобный. я его делал. работает
Anonim
Вопрос был почему у него не работает
Evgeniy
он как упс. я для роутера "липил" ты знаешь ответ
Anonim
Не знаю, ты повторял, а не я У меня все компоненты этой схемы есть, но не соединял именно так
Evgeniy
так в наливаторе напитков слелано... Всё работает
Andrej
3А это ток по входу DC-DC , с 4в делать что то выше 5В 1А , уже нельзя
Anonim
Акб проверь по отдельности
Andrey
так и есть. представь себе начальника КИПиА + АСУ, который в этой теме вообще ноль. эта повышайка больше 1А в нагрузку не выдаст. читайте внимательно даташит и теорию работы Boost. если коротко - в даташите указан пиковый ток ключа, который в повышайках обычно в 2.5-3 раза больше тока нагрузки.
Anonim
Ему не причина нужна, а решение
Andrey
кроме того, этот пиковый ток еще зависит от разницы напряжений на входе и выходе, и индуктивности дросселя. ты же поставщик легких решений, тебе слово :)
Anonim
Я уже написал
Andrej
че
Zigimont

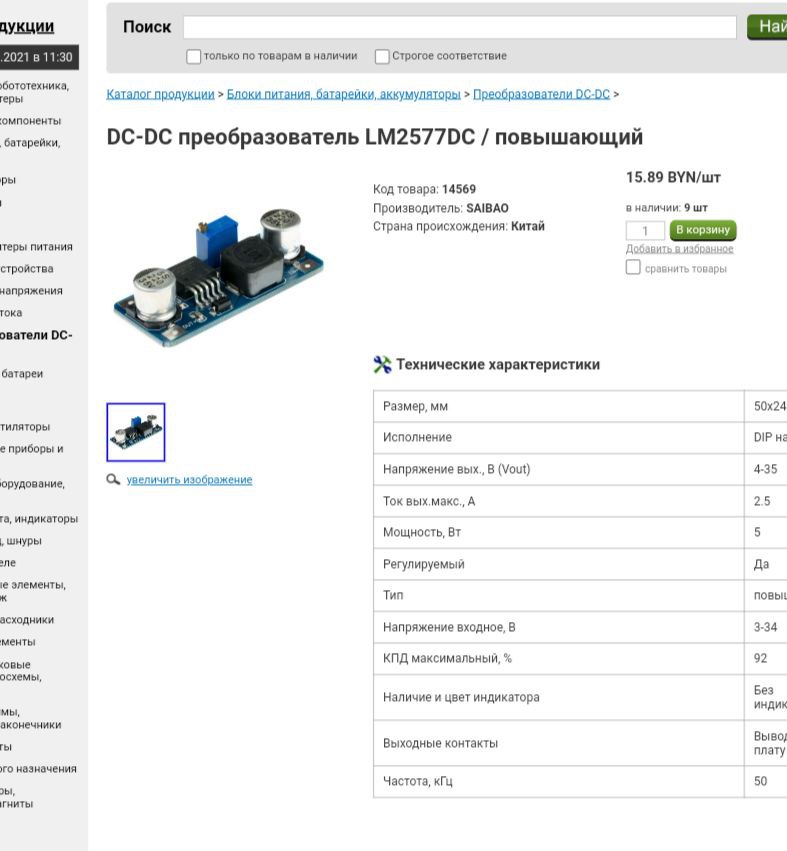

Вместо мт у меня повышайка LM. Заявленный ток у нее на выходе 3 А. Зачем эта характеристика, если ток нагрузки 1 А?
Andrey
какая именно ЛМ. и опять туда же - читаем даташит внимательно и думаем чо там китайцы написали при продаже - вообще не характеристика.
Andrej
нужно знать как работает DC-DC , тогда и вопросов таких не будет , ты смотрел ток какой на входе DC-DC ?
Zigimont
Лёгких путей нет. Буду читать
Andrej
:) дш горош
Andrey
цитата из даташита: ————- NPN output switches 3.0A, can stand off 65V и да. в даташите на преобразователи Boost никогда не напишут выходной ток, потому что ток нагрузки не проходит через микросхему.
Alex
Чем эмулировать 6ом(динамик)резистор ?
Andrej
да
Zigimont
Тогда вопрос к составителю схемы поуербанка,
Andrey
чтобы получить на выходе 2а, надо ключ на 4-5А. и это никак не древние SimpleSwitcher с биполярным транзистором и частотой в 52 КГц. и вот еще момент. в том же китае продают готовые платы для сборки повербанков. там и преобразователь нужной мощности и даже индикатор заряда есть. и цена не миллион
Zigimont
Ну это ясно все, просто решил попробовать сам смастерить. Вроде все по схеме делал и получилось, и напруга регулируется. А нагрузку не держит
Andrey
судя по описанию, защита батарейки отключает, по сильному скачку тока потребления.
Andrej
полк напрямую от акб
Vasil
Вообще глупость. Ток указан входной и с большииим преувеличением. Резистор вообще глупость, как потеря напряжения (мощности) на выходе поможет?
