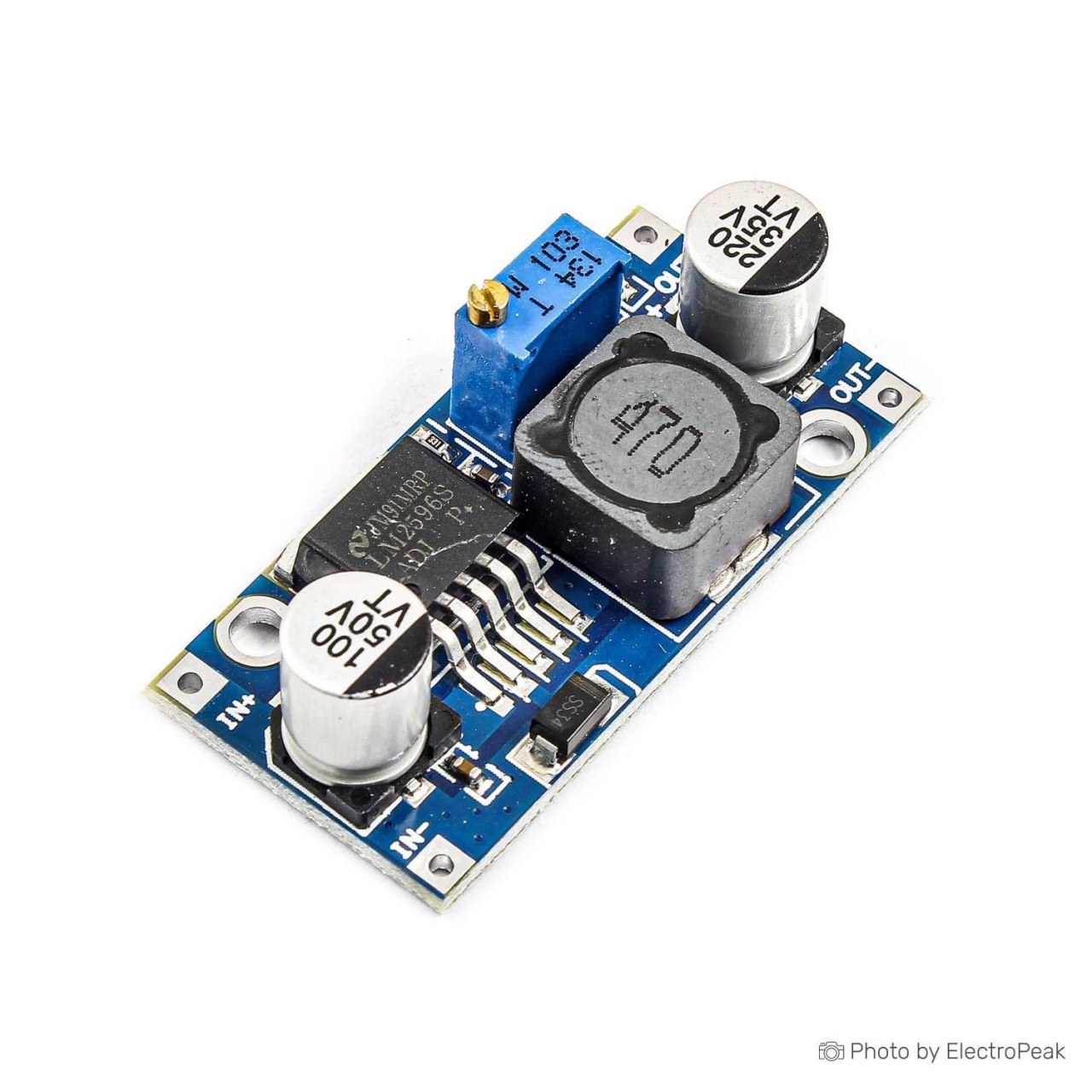

Подскажите пожалуйста, в таких модулях ведь стоят защитные диоды? Могу ли я подключить выходы двух модулей к одной нагрузке? Мне нужно 2 разных напряжения на нагрузке. Первый модуль должен быть включен постоянно, второй модуль включается с помощью реле на некоторое время
Комментарии: 22
Vasil
Защитные диоды? Там есть ноги выключения, ими делай, а не пытайся реле присрать
Badaboom
Когда на выходе появиться большее напряжение чем было на выходе модуля в штатном режиме
Vasil
Нет там их, короче. Там верхний ключ и возвратный диод.
Badaboom

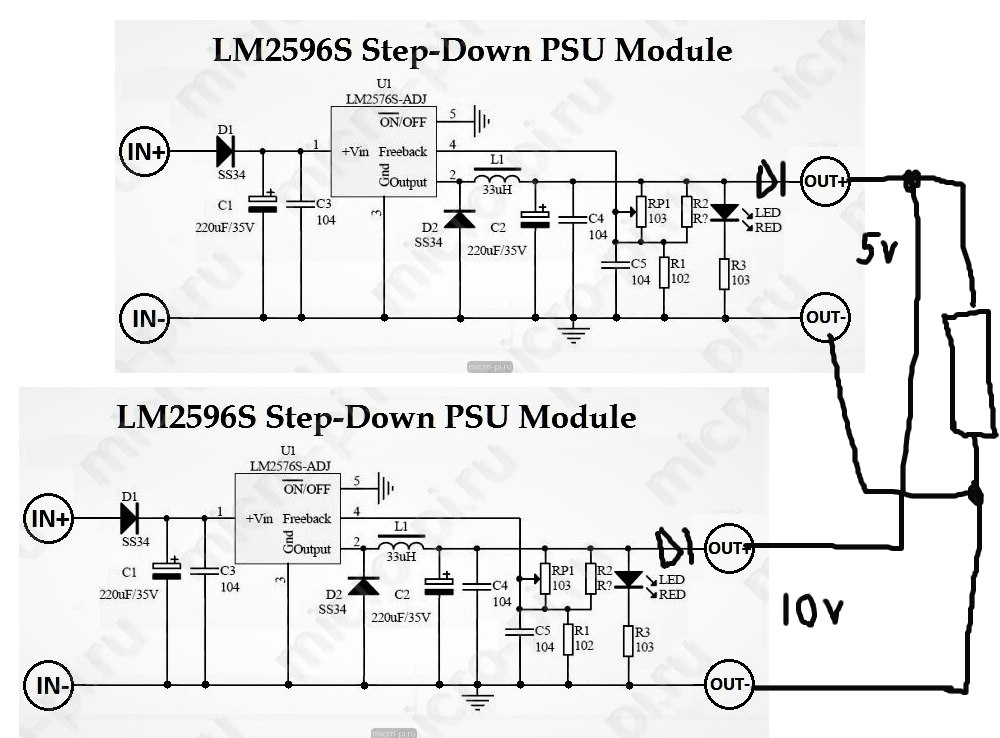

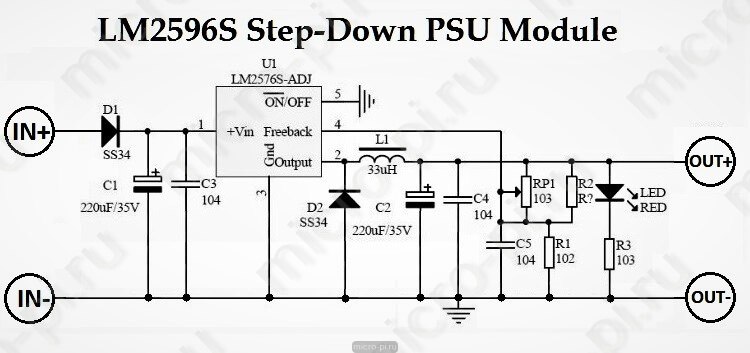

Вроде нашел схему, а если я поставлю? Будет же работать?
Vasil
Ты по-человечески принципиально не хочешь, да?
Badaboom

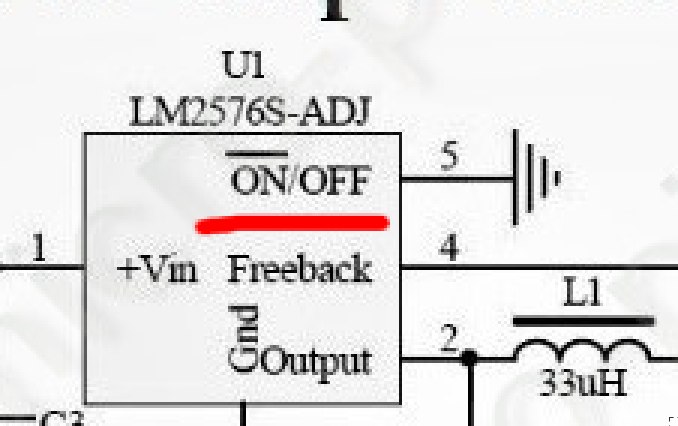

Как то так Ты о 5 ноге? Это обычная логика?
Vasil

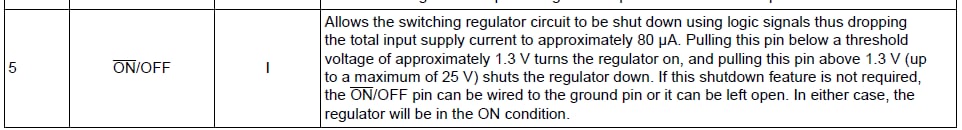

Почитай даташит, там обычно уровень вкл-выкл. Можешь через инвертер их поочерёдно дёргать.
Badaboom
Так это TTL? У меня просто МК 5В
Vasil
Или полевик воткнуть P-канальный, если уж сильно надо. Но лучше рулить энейблом
Badaboom
Сложно
Vasil
Иначе получишь беды с выходным
Badaboom
А если управлять этим выходом то защитные диоды нужны?
Vasil
Нет, у тебя формирование выключено По факту, конечно, нюансы, но индуктивность должна перекрывать. Проверь только, что кондёры по выходу выдержат прикладываемое.
Badaboom
А если модули будут разные? Например повышающий и понижающий? Диоды ведь не дадут току пойти в обратном направлении?
Vasil
Чем тебе sepic/step-down не нравится?
Badaboom
Мне просто нужно 2 напряжения на нагрузке и управление с МК
Vasil
Sepic/buck-boost и так уже обратную связь через мк переключать на нужное напряжение.
Badaboom

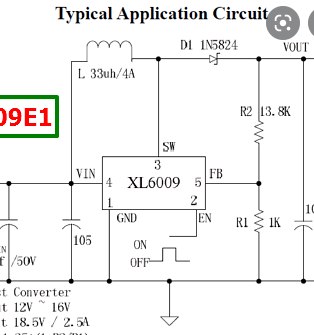

Не нашел таких, значит напряжение должно быть не больше максимального которое может отдавать модуль? Вроде все понял В XL6009 сигнал включения это высокий уровень, значит я могу просто соединить их и одной ногой МК управлять?
Vasil
На али тысячи их Зачем тебе два, когда можно одним
Suigintou45
может возле что-нибудь RP1 проще коммутировать?
Badaboom
Нет
Suigintou45
why? зачем второй модуль и диоды?
