Товарищи, подскажите. В один прекрасный момент сгорела отладочная плата. Что произошло, я не понял. Но после этого при подключении DC-штекера (+24В) создается искра. Даже, если нагрузка не подключена. Диод, вроде, в порядке. В чем может быть дело?
Товарищи, подскажите. В один прекрасный момент сгорела отладочная плата. Что произошло, я не понял. Но после этого при подключении DC-штекера (+24В) создается искра. Даже, если нагрузка не подключена. Диод, вроде, в порядке. В чем может быть дело?
Комментарии: 44
Maks
Короткое ищи Может, микруха вылетела
Kirill
Звенит только индуктивность. Заметил, что при прозвонке диода в обратной полярности на доли секунды отображается большое падение напряжения, потом 1.
Th0r
ну создается искра - кондер заряжается. в остальном какая проблема-то?
Kirill
Изначально искры не было. Кроме того, сейчас схема работает плохо. При питании МК от USB ШИМ работает нормально. Но при питании от этой схемы при изменении скважности видно короткое мигание. Я посмотрел выход схемы на осциллографе, меняя скважность ШИМ.
Th0r
как в такой схеме не может быть искры, если там кондер напрямую подключен, без резисторов и прочего. когда кондер разряжен - он создает короткое замыкание по постоянному току - от этого искра при подключении
Kirill
Ну, если бы она была, я бы заметил. :) Много раз включал до того, как плата сгорела.
Vasil
Преобразователь работает?
Kirill
Да.
Vasil
Нагрузку держит?
Kirill
Вот, судя по осциллограмме и миганиям ШИМ, плохо держит. См. выше видео.
Vasil
Частота шима какая?
Kirill
120 Гц.
Th0r
кГц?
Kirill
Нет, Гц. Я бы и рад увеличить, но транзисторы не успевают переключаться.
Th0r
что там у тебя за транзисторы такие? реле механические чтоли?
Maks
Там как бы гореть то нечему сильно
Vasil

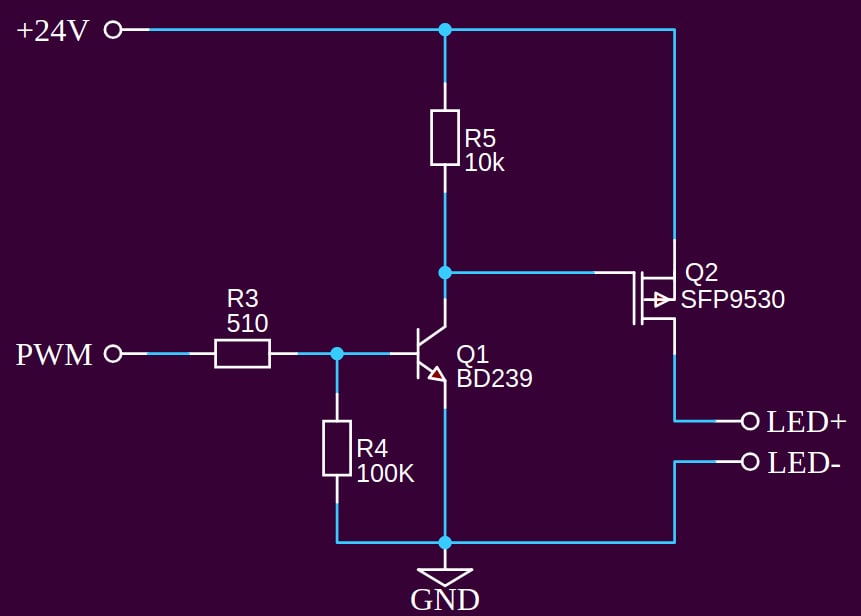

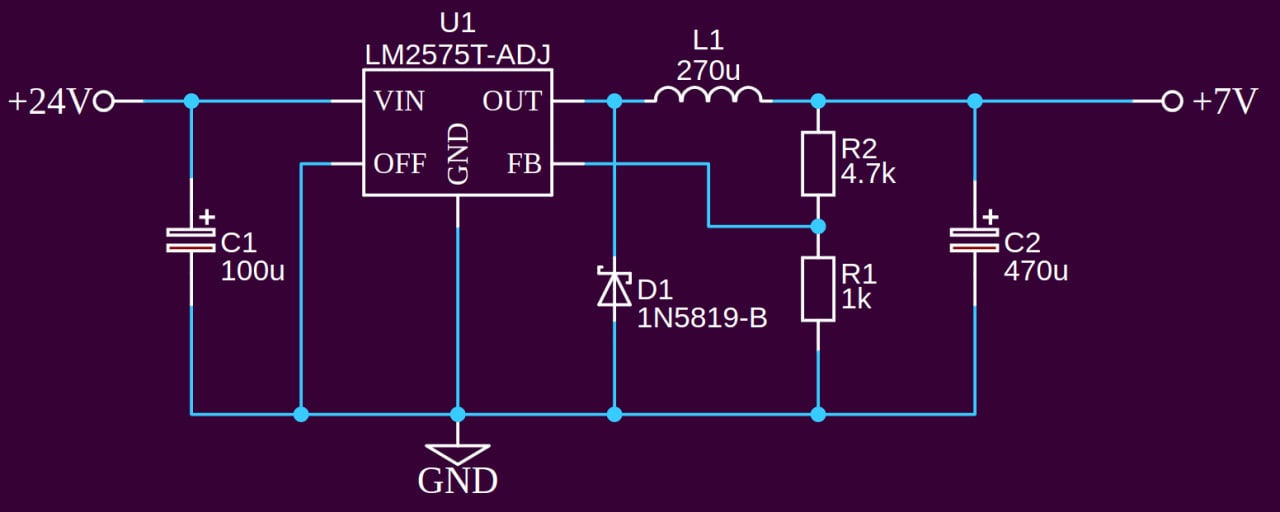

Схему этого добра
