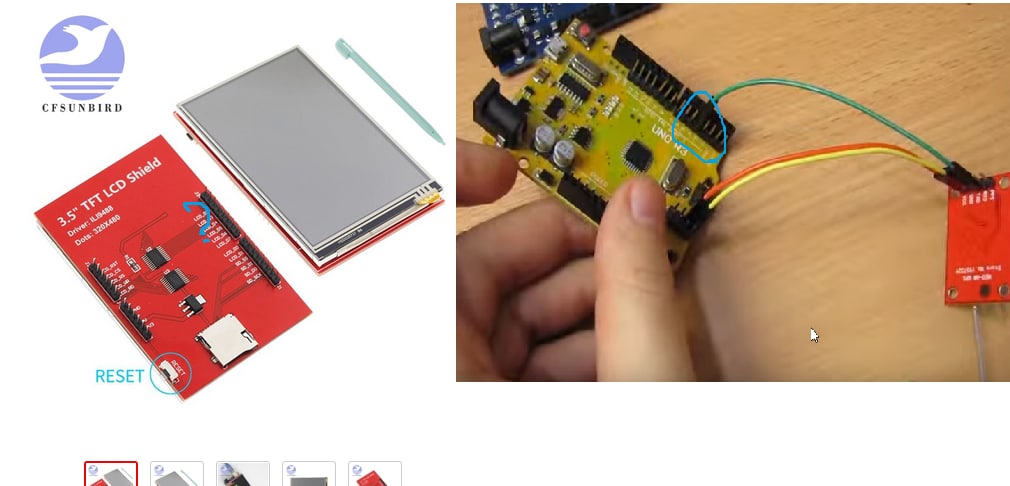

Здравствуйте, хочу сделать GPS спидометр на автомобиль, с 3,5 экраном. Ранее никогда с ардуино не сталкивался. В планах подключить модуль GPS, экран, вставить и доработать код для отображения скорости, получится ли экран ILI9488 совместить с модулем GPS? Потому что меня смущает крепления экрана, что ножки для подключения модуля GPS будут закрываться самим экраном
Комментарии: 42
Th0r
не проще старый смарт взять?
Vlad
эх придется все таки паять хотелось бы простую систему, о старом телефоне думал, но слишком навороченно ну и корпус сложнее в приборку встроить
Th0r
в смысле сложнее? там корпус уже есть, обточил напильником как тебе надо и вклеил. а тот надо еще крепеж думать а насчет "слишком наворочено" - поставь в автозагрузку приложение гпс спидометр и всё. чо тут замороченного?
Vlad
много нюансов запуск автомобиля - загрузка телефона, малинка или ардуино намного быстрее грузятся на плате есть хорошие отверстия для крепления в корпусе приборки, телефон либо клеить либо хз что, на платах телефонов я не видел хороших отверстий под шурупы а если зависнет, а если КПитания сдохнет, а если гпс отвалится и прочее хотелось бы еще понимать что приборная панель гармонично построенная, а не зарыт телефон внутри нее)) Хотя конечно с мобилой намного проще в плане софта, как на ардуино одометр (пробег вообще, а не суточный) сделать я хз на данный момент
Th0r
а если у тебя ардуина сдохнет из-за того, что ты питание нормальное не сделал? а одометр - просто интегрирование скорости по времени и всё
Vlad
и это будет мой косяк, про питание я уже успел прочитать, считаю что dc-dc понижайкой обойдусь
Th0r

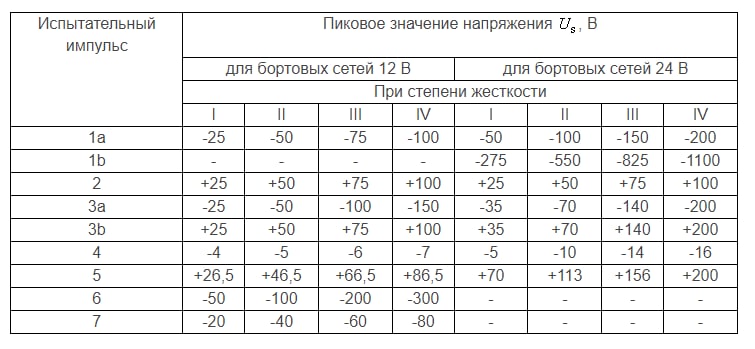

там гост на методы испытаний, а не требования к питанию для тех, кто ленится почитать гост дам картинку
Th0r
смотря какая понижайка, вон выше глянь гост
Doctor
а какой гпс модуль? вопрос прямой, потому что у меня 3шт гпс из разных мест не завились, ищут спутники и шлют в уарт нули, типа жди, ждал по несколько часов, дома, на балконе, в машине, в огороде - нихт
Vlad
GY-NEO6MV2 Тоже слышал жалобы на долгий поиск спустников, но я так понял это к первой версии относилось
Th0r
без A-GPS быстро спутники не найдутся
Doctor
таких 2 не завелось как его включить или ... короче как завести нео6мв2?
Th0r
не знаю. я написал про скорость поиска спутников, а не про твой модуль
Vlad

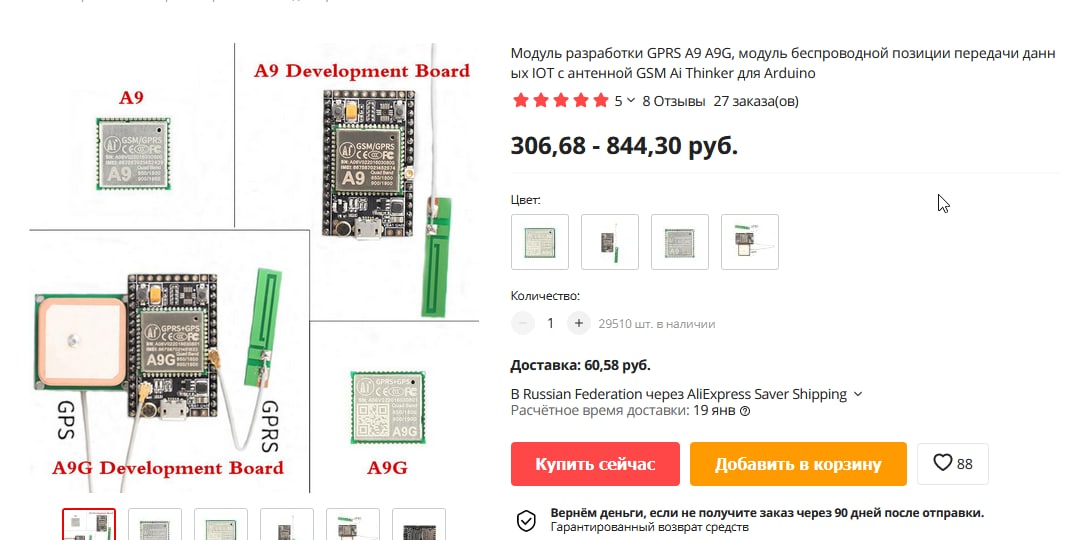

а такую кто-нибудь пробовал? А-GPS это же вместе с сотовой связью, а тут плюсом GPRS
Th0r
A-GPS - это любой канал связи, который предоставляет данные для примерного расположения спутников на текущий момент (хоть через сотовую, хоть через wifi) не факт что ты сможешь послать эти данные в gps приемник, ну и еще надо будет найти открытые сервера для этого
Sheridan
просто модули - не должны. А вот завершенный девайс - как повезет собственно "шпионоское" это когда скрыто. Типа камера в очках
Aleksey
Ага
Vlad
хм еще такой прикол, я вообще до этого заказывал две приблуды с алика, GPS спидометр с проекцией на лобовое, и обычный GPS спидометр (c-80 вроде модель) Тот который с проекцией запускается за 10 секунд а этот обычный грузится минут 5 может "холодный запуск" или как его там, влияет? Приделать акб к ардуине и пускай держит связь с спутниками, даже когда машина заглушена
Doctor
я даже для неё симку в переходе на павелетском взял, сама плата это а9тхинкер? короче гсм и гпРс стартанули, смог даже в тисипиайпи отправить джейсон себе, но гпс не завелся
Sergey
Почему именно гпс? Может попросить электриков вывести подключение к датчику скорости? Если сигнал от абски или коробки то должно быть не сильно сложно если от коленвала, то да, там уже надо еще с коробкой мутить
Vlad
тросиковый привод спидометра у старых некрух, у моей вольвы 340 он еще и с колеса идет) У меня еще есть мысль сделать с редуктора, но я даже не особо изучал эту схему. Да и всего зависит от диаметра колеса, а GPS показывает хоть и помедленнее, но точно (хотя какая разница плюс минус 5-10км, но гпс все равно проще))
Sergey
Есть на нано готовые преобразователи с тросика на цифру
Vlad
ого, а можно ключевые слова по которым гуглить?
Sergey
спрошу у знакомых. В интернете не видел, на практике видел )
Vlad
если есть опубликованная где-нибудь запись или видео, то с радостью изучил бы
Sergey
можешь у электриков поспрашивать. Запрос "вставить новую приборку в ведро" довольно популярный в некоторых кругах )
Vlad

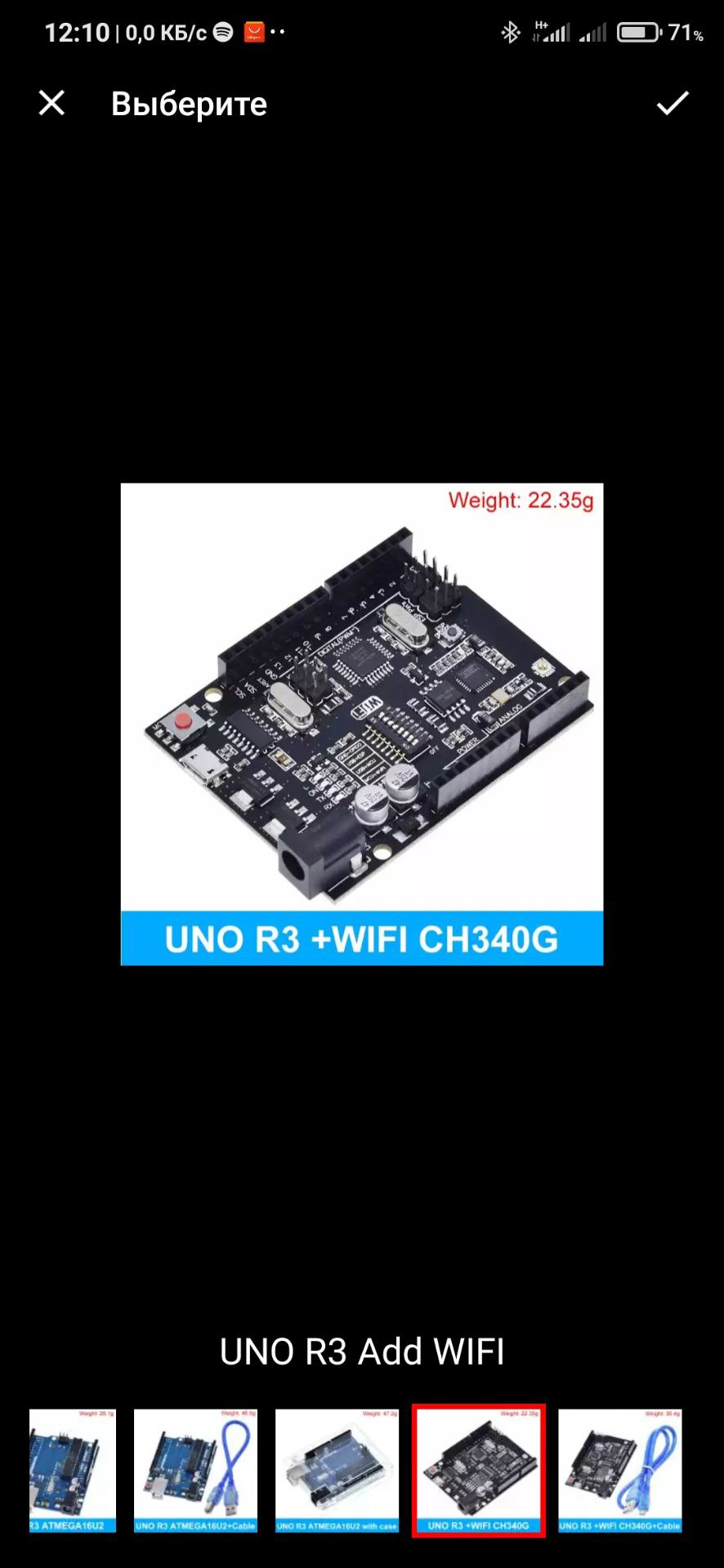

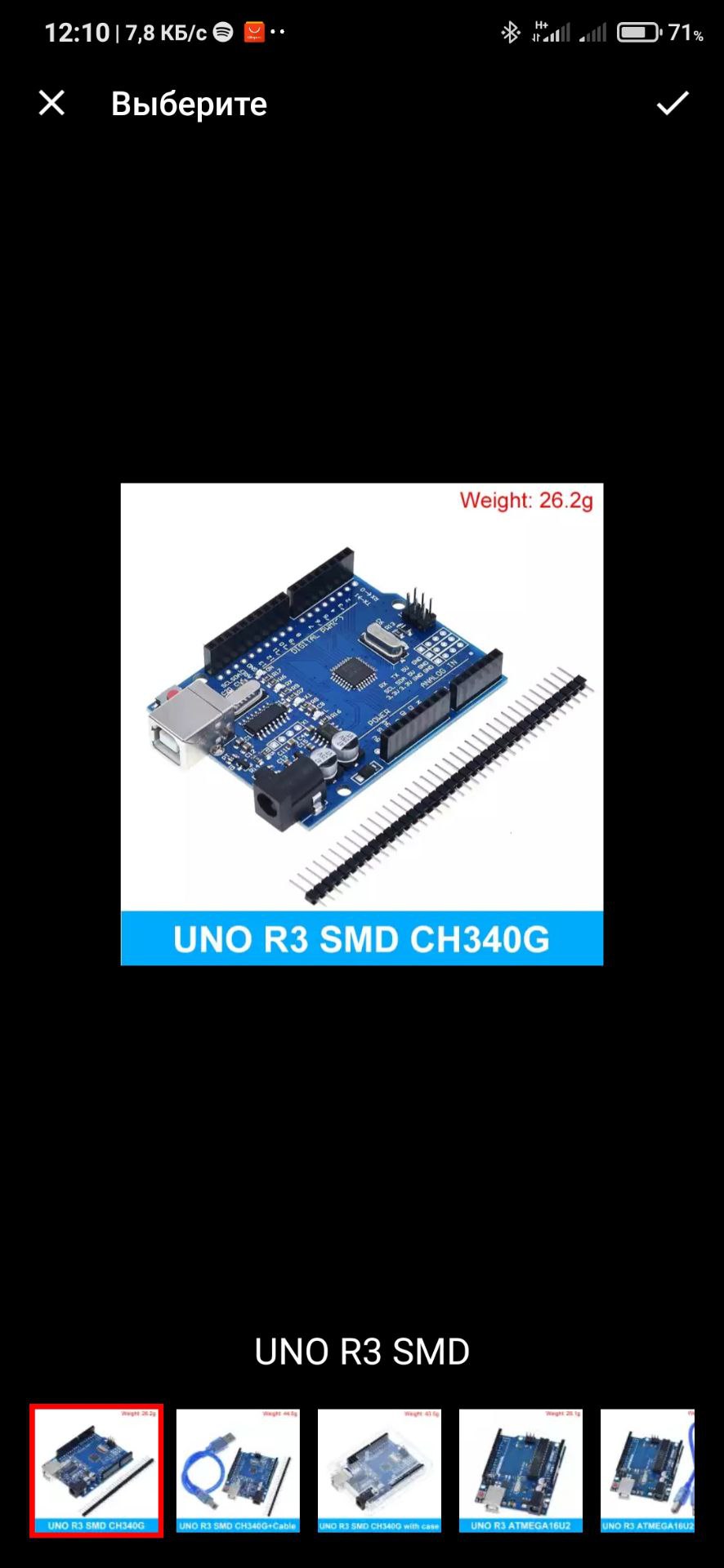

спасибо, но это уже даже как-то сложно для меня Я думал выставлю фикс 7-10 вольт и норм будет) У ардуины же еще есть разъем для питания с ноутбучного бп, поидее такой бп для авто и можно использовать для всяких фиксов напряжения я в маленьком городе живу, у нас тут 3,5 электрика толковых и они вечно заняты очередями на года из всяких ниссанов и бмв) Таким никто особо не заморачивался вообщем возьму ардуино, модуль гпс и тот экран, надеюсь взлетит, спасибо за помощь
Sergey
спрошу у знакомых, я такое уже пару раз минимум видел Если кратко, идея: поставить тросик на оптрон с оптрона уже считывать сигнал
Vasil
эээ что?
Sergey

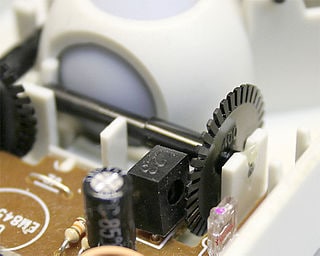

ну типа оптопарный счетчик, как на старой роликовой мышке. От нее сигнал уже почти цифровой получается, можно по тикам считать скорость вращения
Sheridan
коморады, я правильно понимаю, что нужно просто перевести pin в INPUT и читать значения. И они для разных кнопок будут разными?
Aleksey
Всем привет, чего обсуждаем?
Sheridan

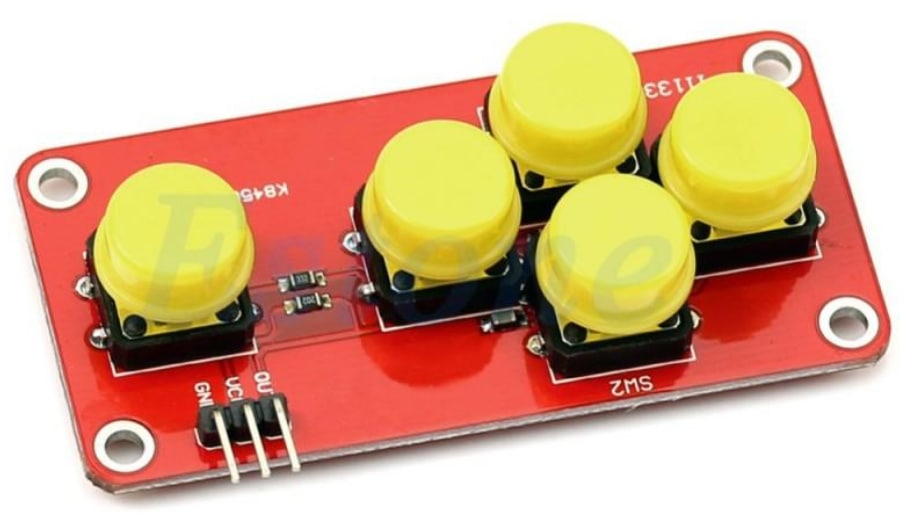

ну, хочу к ардуине подключить это клавиатурку
Th0r
схема этой клавы есть?
Aleksey
Клава построена на чем?
Sheridan
нет, но похоже кнопки просто шашунтированы резисторами
Aleksey
Типа денди джойстики на 74hc165
Sheridan
5 кнопок 6 резисторов
Aleksey
Она через АЦП Это очень просто
Sheridan
друже, я девопс. ардуина хобби. Можно больше слов пожалуйста? :)
Aleksey

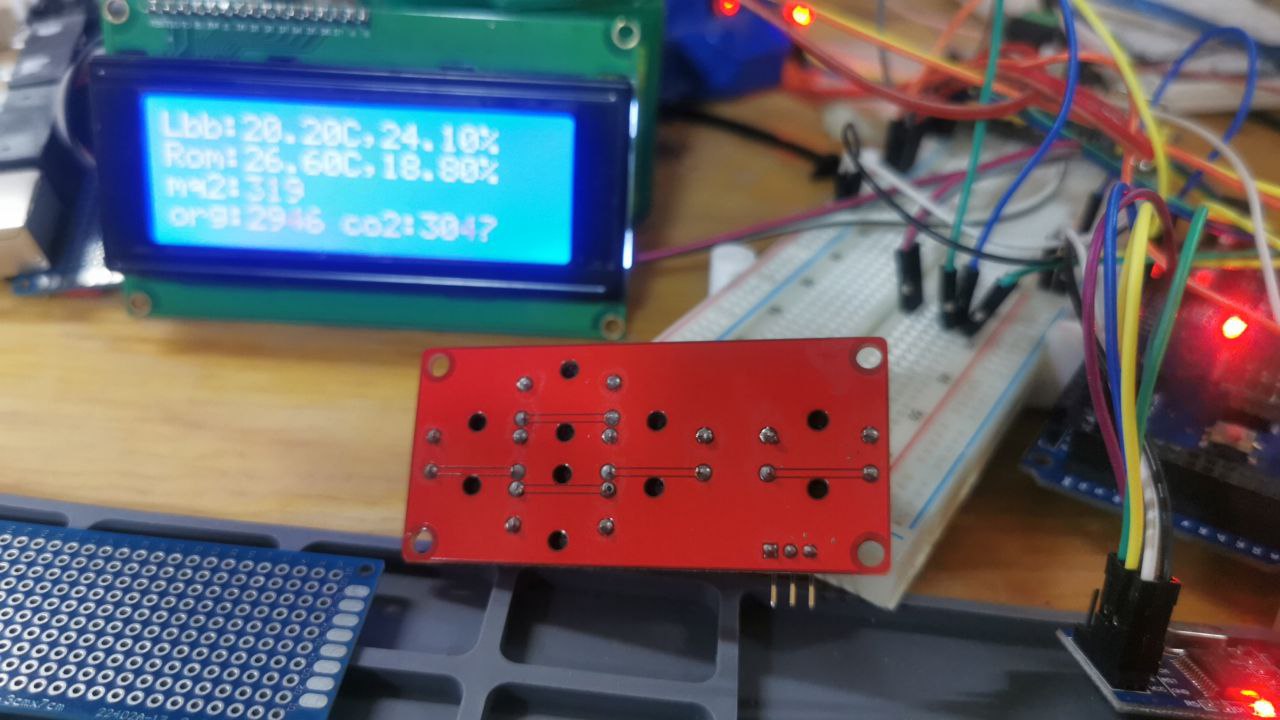

Пришли фото обратной стороны АЦП - аналоговоцифпровой преобразователь
Vlad
Эта тема интереснее но и требует бОльшего скилла, такого у меня пока нет) Гпс и скорость вывести делов мало, потом если что уже можно будет доработать
