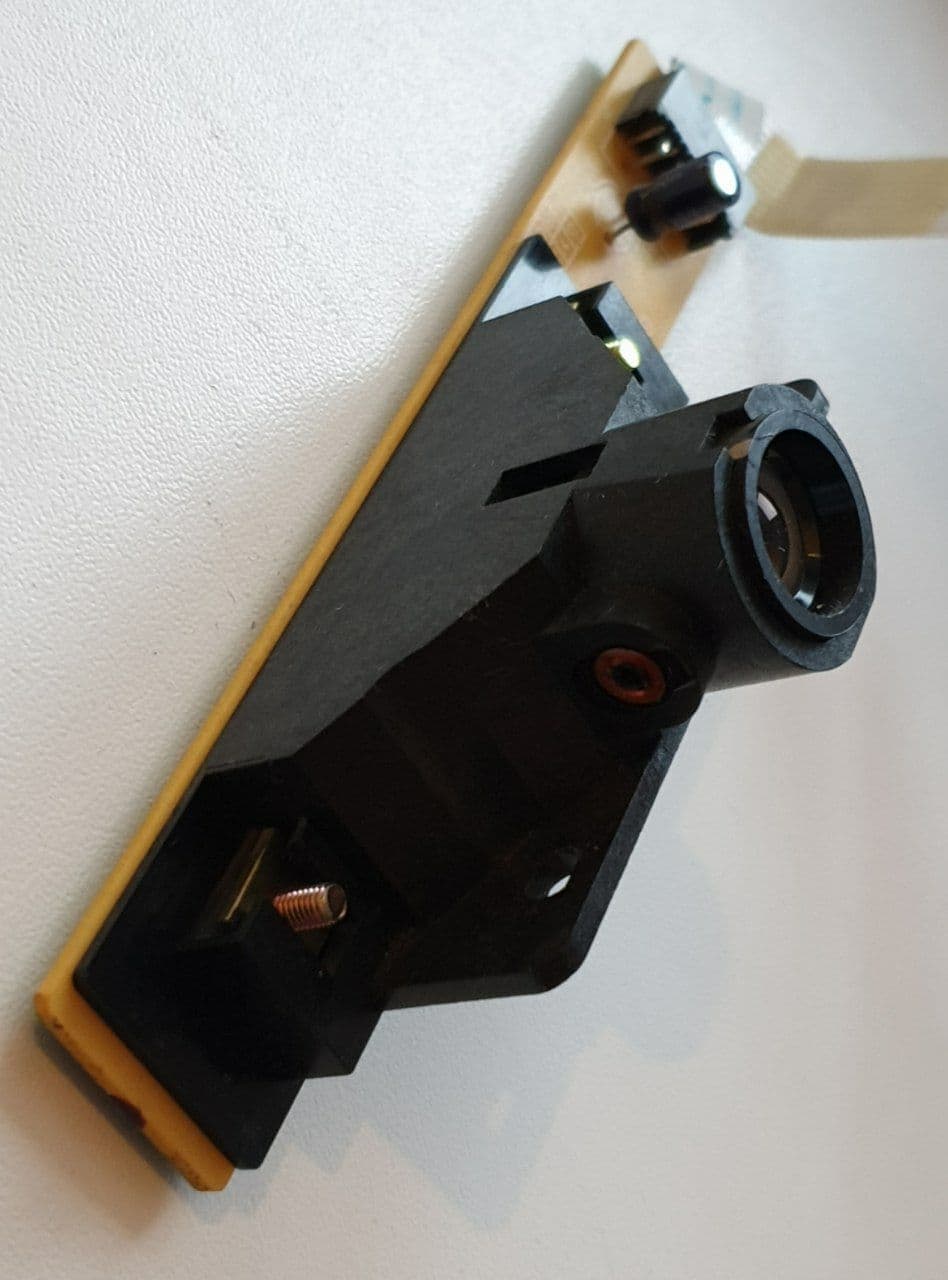

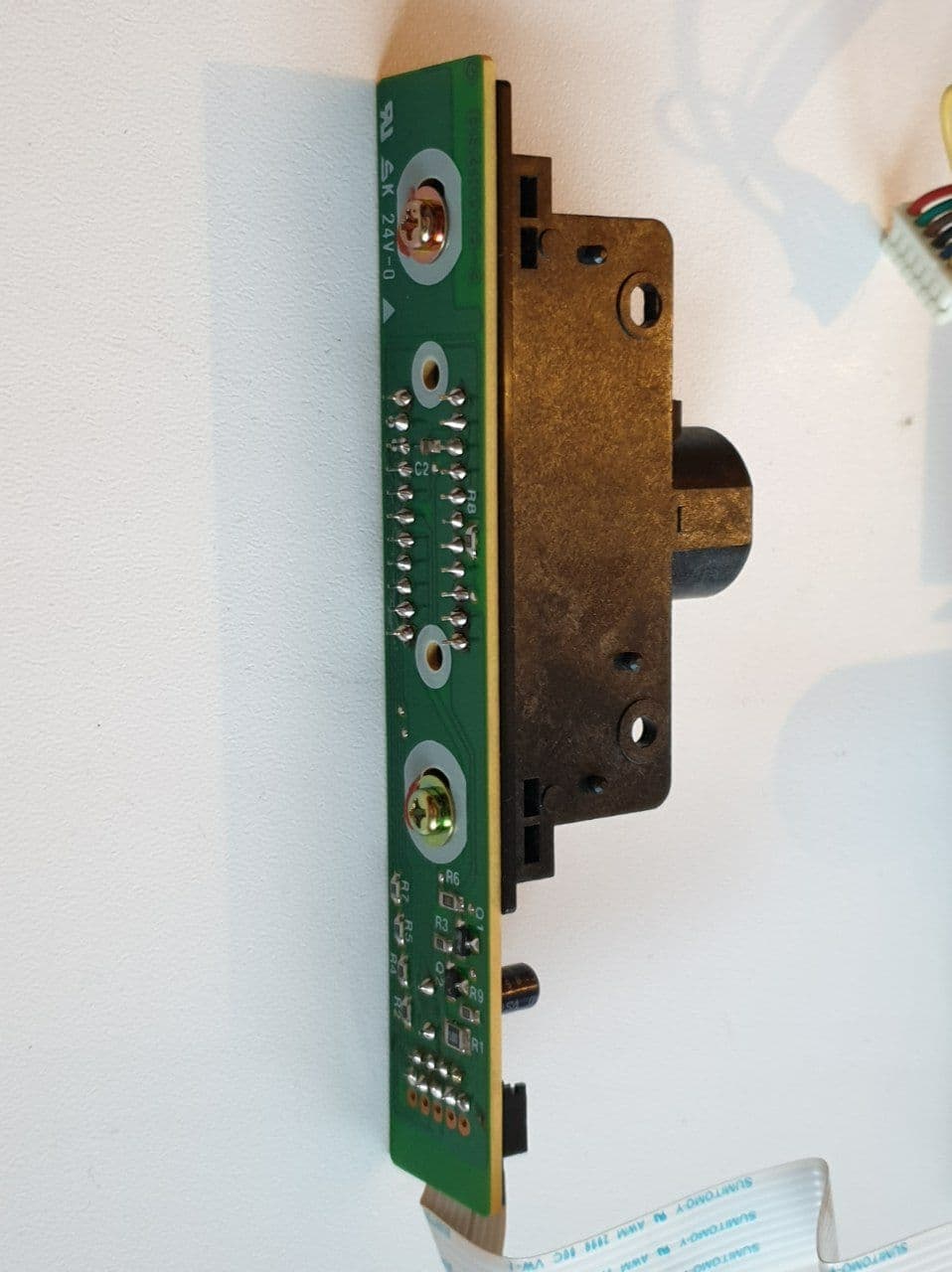

Выдернул из факса девяностых годов такую CCD матрицу (смотрит в линзу с платы внутри чёрного кожуха). На матрице 1 строка сенсоров. Факс этой штуке скармливал сканирующийся документ видимо построчно, подсвечивая полосой зелёных светодиодов. Как думаете, это реально реверс-инжинирнуть с целью поиграться с этим в ардуине? Понять протокол взаимодействия с сенсором. У него немного ног. Наверное надо искать специалистов по выводу картинки с сенсора оптической мыши по всему ютубу)
Комментарии: 12
Sergy
надо искать маркировку и документацию
Pavel
При таком уровне старья я не нахожу даташитов даже на некоторые крупные микросхемы с основной платы (сделанной на базе Z80), заранее настроился что и тут будет облом с поиском.
Sergy
если там z80 то реверсить схему, смотреть как подключено к шине: напрямую, через регистр и т.п. смотреть адрес реверсить прошивку но вообще поискать бы доки стоит
Pavel
Звучит как учреждение отдельного НИИ с 20 сотрудниками ради поиграться с CCD )
Sergy
нет посмотрите к чему эта матрица подключается фотку платы можете тоже скинуть
Pavel
Пока есть только такой не очень информативный вариант. Не вскрывал.
Timoha
Это что
Sergy

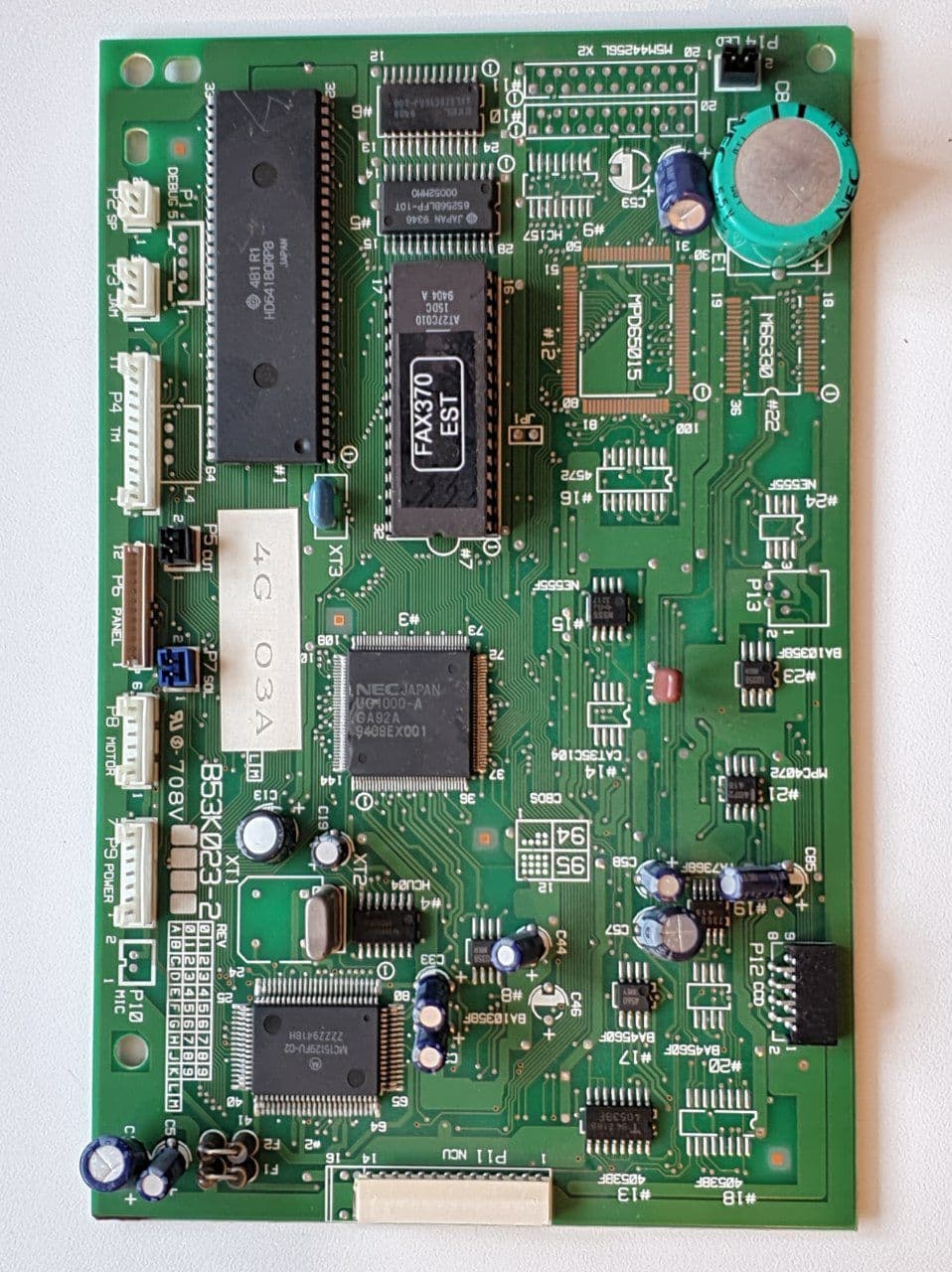

основной платы
Pavel
P12 - CCD (справа внизу)
Sergy
ищите куда подключается
Pavel
Ну да, правильный вариант. Тем более плата скорее всего не многослойная, реально отследить?
Sergy
реально программатор/читалка для "параллельных" ПЗУ есть? вытащить, засунуть в какой-нибудь дизасм поумнее
