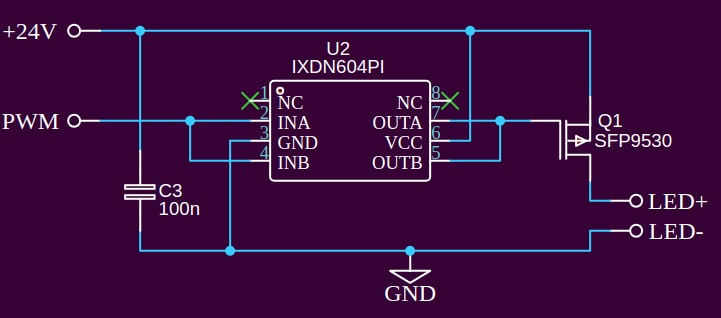

Товарищи, месяц назад примерно спрашивал про пробой выходных мосфетов в драйвере IXDN604. Чип и Дип вернул за него деньги, и я заказал его снова. Вчера пришел. Перед включением прозвонил выходы с VCC - они не прозванивались. Обрадовался. Подключил в схему, ничего не работает. Прозвонил снова - уже прозваниваются. Возник вопрос: а можно вообще подключать выходы к затвору без резистора? Схема такая. Только вместо LED резистор.
Комментарии: 19
Vasil
Да, возможно в этом дело, что работа на КЗ выжигает выход. Ещё не факт, что можно использовать оба канала вместе.
Kirill

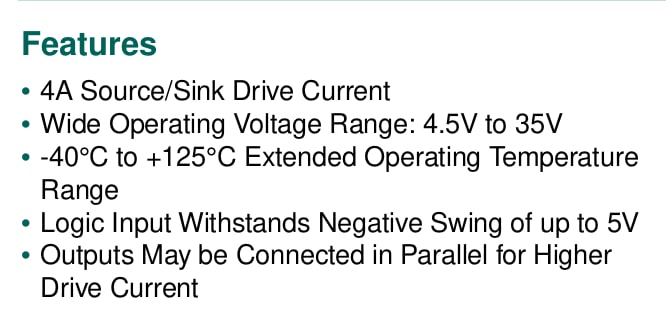

Если верить документации - можно.
Daniel
если частота переключения низкая, то можно, если это вч, то считай драйвера нагружены на емкость погоди
Kirill
Частота ШИМ 500 Гц. Написано, что макс. пульсирующий выходной ток 5А. Напряжение питания до 35В (у меня 24В).
Daniel
а это правильный драйвер и правильный полевик?
Saw
там 5А для 0.5 мкс, а у тебя 0.5 мс
Vasil
С чего вдруг уменьшение частоты увеличивает ток на RC?
Kirill
Так а при чем тут частота ШИМ? Как только затвор зарядился, ток перестает течь же.
Daniel
а без полевика оно работает?
Kirill
Не проверял. Только выходы прозвонил. :(
Daniel
прозвонка - не показатель, оно либо работает - либо пустит дым
Vasil
Это где?
Kirill
В смысле?
Vasil
Да, согласен
Daniel
есть такие варианты включения
Vasil

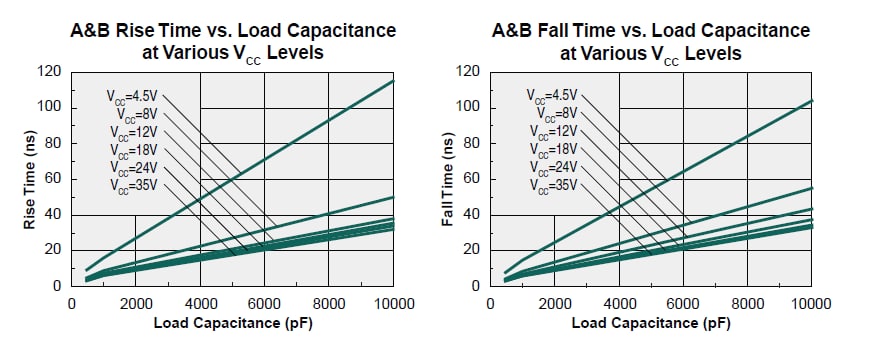

В даташите есть и больше, так что не должно влиять
