Вопросы по электронике
  • 24.04 2016
  • Byte
  • Комментарии: 29

Люди, странное багло. CP2102, свежекупленные, запускаю от телефона (OTG). Не определяются — и всё тут! Глянул осциллом, что идёт по D+ и D-. На заведомо исправном модуле, который подключается через переходник к телефону — 3.5V пик-пик. На тех, которые собственноручно собраны — 3.2V пик-пик. Мультиметр показывает 3.2V в одном случае, 2.9V — во втором. Кажется, ему просто не хватает до логического уровня. Вопрос — куда, блин, копать?! Второй день бьюсь…

Комментарии: 29

  1. Petr
    • 24.04 2016 12:55:28

    О_о А переходник юсб-отг живой?

    • Anonim
      • 24.04 2016 12:55:30

      o_o

      • Petr
        • 24.04 2016 12:55:53

        А с компом норм работает?

        • Byte
          • 24.04 2016 12:56:07

          Ага. Щас уже хочу сдуть чип с заведомо рабочего на свою плату. Мало ли — микросхемы бракованные… У меня не переходник. Micro-usb male разъём. Поэтому в комп воткнуть проблематично :)

          • Petr
            • 24.04 2016 12:56:22

            Подпояться соплей и глянуть быстрее наврен

            • Kaktys
              • 24.04 2016 12:56:57

              На линиях RXTX что висит ?

              • Byte
                • 24.04 2016 12:57:03

                Пустота висит.

                • Kaktys
                  • 24.04 2016 12:57:33

                  И на Д линиях не ттл сигналэвообще то

                  • Byte
                    • 24.04 2016 12:57:52

                    Да я в курсе, но от чего-то отталкиваться надо же… :)

                    • Petr
                      • 24.04 2016 12:58:13

                      Мб непропай?

                      • Byte
                        • 24.04 2016 12:58:31

                        На трёх платах подряд? Вряд ли…

                        • Petr
                          • 24.04 2016 12:58:56

                          О_о Мэджик

                          • Byte
                            • 24.04 2016 12:59:00

                            Вот.

                        • Anonim
                          • 24.04 2016 12:59:04

                          Всё думаю хорошо.

                          • Kaktys
                            • 24.04 2016 12:59:25

                            При подключении распознавание виндой стартует ?

                            • Byte
                              • 24.04 2016 13:00:31

                              Втыкаю в Android. У меня там USB-male разъёмы специально для этого. Питание есть. Регулятор заводится на микросхеме, 3.3 выдаёт, уровень на SUSPEND меняется — там у меня светодиод висит. Горит, собака. Ресет подтянут.

                              • Kaktys
                                • 24.04 2016 13:00:57

                                Проверь на винде в-начале

                                • Petr
                                  • 24.04 2016 13:01:03

                                  Мб д+ д- перепутаны?

                                • Byte
                                  • 24.04 2016 13:27:55

                                  На осцилле бы увидел. Да щас сперва чипы местами махну, с покупного переходника и на своей плате… А потом, ежели что, буду в комп втыкать. Всё. Проблема решена.

                                  • Shadowsoul
                                    • 24.04 2016 13:28:08

                                    что было?

                                    • Byte
                                      • 24.04 2016 13:28:26

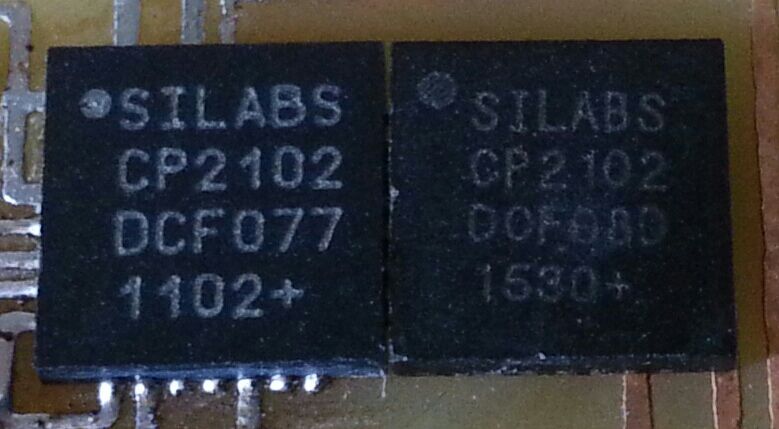

                                      Бракованные чипы, не зря мне маркировка не понравилась на них… Щас покажу фото для сравнения. Будем с «Чип и Дип» бодаться.

                                      • Kaktys
                                        • 24.04 2016 13:28:37

                                        О как И что там криво ?

                                      • Shadowsoul
                                        • 24.04 2016 13:28:47

                                        не чип и дип, а жид и наёб

                                        • Byte
                                          • 24.04 2016 13:29:05

                                          Сука, два дня угробил.

                                          Сука, два дня угробил. ...
                                          • Shadowsoul
                                            • 24.04 2016 13:30:10

                                            закупают подешевле хз у кого, ломят неадекватные цены и доставляют-собирают заказ как полный и неизмеримый пиздец три дня собирать с одного склада компоненты - типа норма
