диоды при переключении имеют пакостную особенность создавать контур из собственной ёмкости и ёмкости/индуктивности элементов своей цепи и всё это звенит на совершенно немыслимых частотах от единиц мегагерц до сотен оно может так выглядеть
диоды при переключении имеют пакостную особенность создавать контур из собственной ёмкости и ёмкости/индуктивности элементов своей цепи и всё это звенит на совершенно немыслимых частотах от единиц мегагерц до сотен оно может так выглядеть
Комментарии: 37
Anonim
вот дерьмо
Lbh
но имхо больше похоже на корявую частотную коррекцию в низковольтных дц-дц звенящих диодов не встречал пока что
Anonim

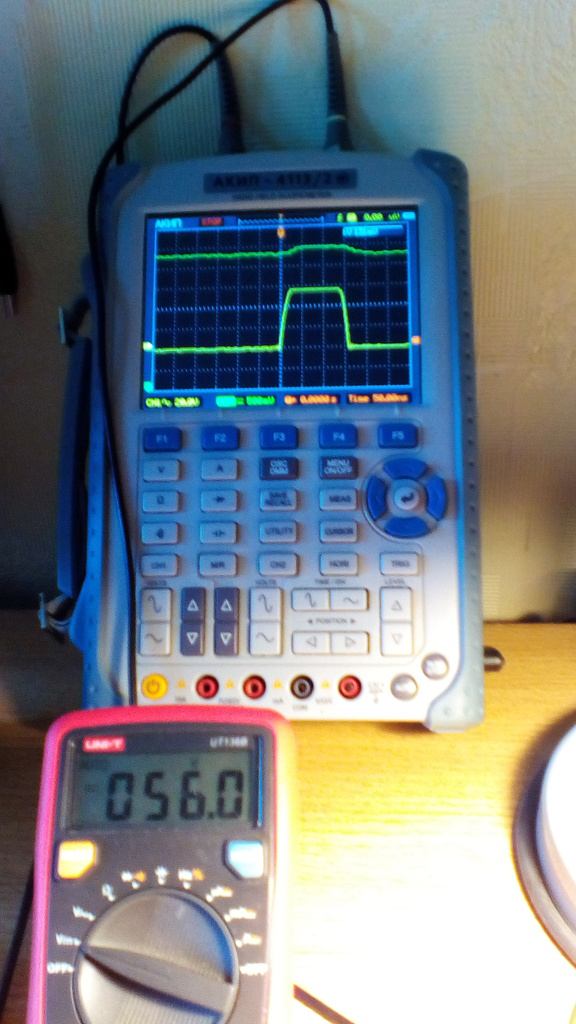

на входе 56 вольт сейчас
Lbh
драйвер на 60 же? запас от верхней границы должен быть обязательно, иначе надёжность ниже плинтуса будет
Kaktys
он позиционирыется как для 48
Anonim
он позиционируется как 0..60V input впрочем, некоторое снижение входного напряжение эти иголки не убирает
Grigoriy
а какая топология?
Kaktys
разводку покажи
Lbh
напряжение не поможет. почитай про частотную коррекцию. если правильно помню - лапка COMP микросхемы
Grigoriy
это ток дросселя я так понимаю на фото
Anonim
на фото напряжение на выходе да нормальная там разводка
Grigoriy
а, даже так
Anonim
там 4 слоя, все очень близко друг к другу, земляной полигон
Kaktys
значит что то с конденсаторами не так
Anonim
нормальная обратная связь прямо у пина чипа
Grigoriy
действительно, почему бы не попробовать более быстрый диод поставить
Kaktys
не может быть 100+мв на 100-1-0.1мкФ
Grigoriy
а какие конденсаторы на выходе? только электролиты?
Anonim
есть еще такая картинка зеленый - DC coupled out желтый - dc coupled PH здесь этих иголок уже не наблюдается
Dmitry
я про нытьё ничего не тёр
Anonim
на выходе стоит один керамический 47мкФ конденсатор
Lbh
керамический какой? X5 X7? напряжение? ripple current ? звенит? греется? :)
Anonim
Ох ты ж нет, не греется, скорее всего X5R в корпусе 0805 партнамбера у меня, к сожалению, нет скорее всего на 6.3 вольта
Kaktys
при 3.3 там остается 20мкФ
Grigoriy
да, при увеличении напряжения ёмкость падает
Anonim
это верно
Grigoriy
но иголок это не должно давать в любом случае) просто пульсации выше
Anonim
но когда я сверху навесил еще 47мкф, уже в 1206 - ничего особо не изменилось
Kaktys
замени для пробы на такнтал такой же
Grigoriy
я бы не заменил, а дополнил а какая топология источника? там встроенный фет?
Anonim
это tps54160 там встроенный fet, да обычный не синхронный DC-DC
Grigoriy
ещё есть смысл небольшую ёмкость, 1нФ например, добавить параллельно нижнему плечу ОС если его там нет это будет работать как фнч в ОС
Kaktys
http://www.ti.com/lit/ug/slvu345/slvu345.pdf курил ?
Grigoriy
все пульсации уйдут на землю через ёмкость а ещё какую частоту задал?
Anonim
конечно частота ~400КГц
Kaktys
по идее в готовом чипе и нормальной разводке не должно
Kirill
тоже склоняюсь к хрени в обратной связи. ибо во первых оно появилось как только нагрузили линию, все наводки должны на более низкоомный выход влять меньше. во вторых оно идет только в одну сторону и только во время нарастания
