Господа и дамы, совета прошу. Нужно сделать реворк платы с 1117 (на 3,3в), линейник работает на пределе возможностей (выходной ток 80мА, входное 12В, рассеивание 0,7Вт), нужно бы на что-то, наверное, импульсное, подходящее по размерам заменить. Посоветуете что-нибудь, а? Все, что нахожу, в SOP-8 + как минимум толстая индуктивность и диод, а места нет... Может, есть LDO в таком же корпусе, но раз в 5 с меньшим падением? Это было бы круто
Комментарии: 26
Anonim
Каким образом лдо поможет тут ???
Alexandre
хм, действительно торможу
Anonim
7 в падение, там пох лдо или нет XM1584 можно модуль можно микру .
Alexandre
но, похоже, от индуктивности не избавиться
Th0r
чо нить типа LM2734 глянь, или подобные с большей частотой. чем больше частота - тем меньше индуктивность
Alexandre
хм, уже лучше спасибо
Serg
или MCP16301, в три раза дешевле че LM2734
Alexandre
merci
Andor
может тупо радиатор на 1117?
Danil
вот дизассемблер функции перехода https://i.gyazo.com/16275276f19d612b072ec1f64225b2a4.png
Anonim
после перехода в хардфолт падает? вообщем обрати внимание на это The BLX instruction causes a branch to label, or to the address contained in Rm. In addition: The BLX instruction copies the address of the next instruction into LR (R14, the link register). The BLX instruction can change the instruction set. BLX label always changes the instruction set. It changes a processor in ARM state to Thumb state, or a processor in Thumb state to ARM state. BLX Rm derives the target instruction set from bit[0] of Rm: if bit[0] of Rm is 0, the processor changes to, or remains in, ARM state if bit[0] of Rm is 1, the processor changes to, or remains in, Thumb state.
Alexandre
я об этом уже думал, в принципе да, можно, на термосамоклейку
Danil
какое потребление нужно?
Alexandre
по выходу 3,3в в покое 99% времени около 80мА, пики потребления до 200мА, но их я смогу конденсаторами перехватить 0,7Вт рассеяния получается на лиинейнике при 139К/W junction-to-ambient - много, очень много
Andor
ну и поставь радиатор мелкий да померяй сколько греется скорее всего не надо будет трахать мозг импульсником
Alexandre
это будет первый тест
Andor
ну если ты можешь себе позволить конечно
Bastad
а есть такие же мелкие линейники с мееьшим термосопротивлением?
Alexandre
а куда им тепло отдавать? если только корпус металлический?
Bastad
а на плату полигон не вклрячить?
Alexandre
нет, там тесно
Bastad
Тады ебстись в импульсники остается.
Serg
TO220 - 60 °C/Вт, 2 шт. последовательно и норм. Дубово конечнои габариты, лучше импульсник. Любой нагрев уменьшает надежность
Alexandre
пока что я решил налепить мелкий радиатор и посмотреть, какая температура получится ведь даже 1кв.см алюминия - это на порядки больше своей площади кристалла
Sifun
есть дешевый понижальщик от ти посмори каталог чипдипа
Alexandre

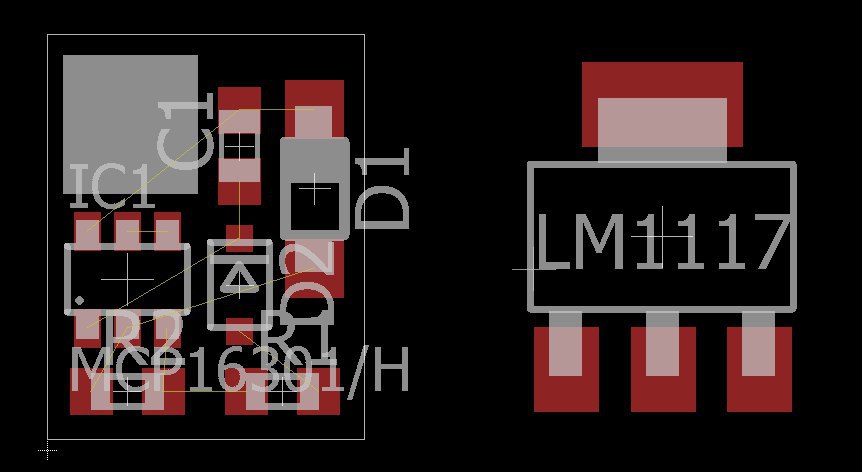

я там выше даже картинку постил, я сделаю на той же площади импульсник... или ты о чем-то другом?
