А как борятся с наводками по питанию? (общие принципы) Есть схема, в ней микрофон + ОУ и радиомодуль, который при передаче довольно качественно просаживает питание. МК посылает пакеты с частотой 100 Гц, разумеется, это всё вылезает на выходе микрофонного усилителя Схема сделана вот так, только ОУ LM386 вместо того, что на схеме Оно неплохо (лучше, чем если бы я просто сделал биас-резистор + разделительный конденсатор) фильтрует всякие наводки на провод, но при включении передатчика там просто пиздец (хуже, чем биас+кондер) Электролит воткнуть я уже догадался, проблему не решает полностью (сглаживает фронты, да)
Комментарии: 7
Lexszero
отдельный линейник на аналог, правильная разводка
Maxim

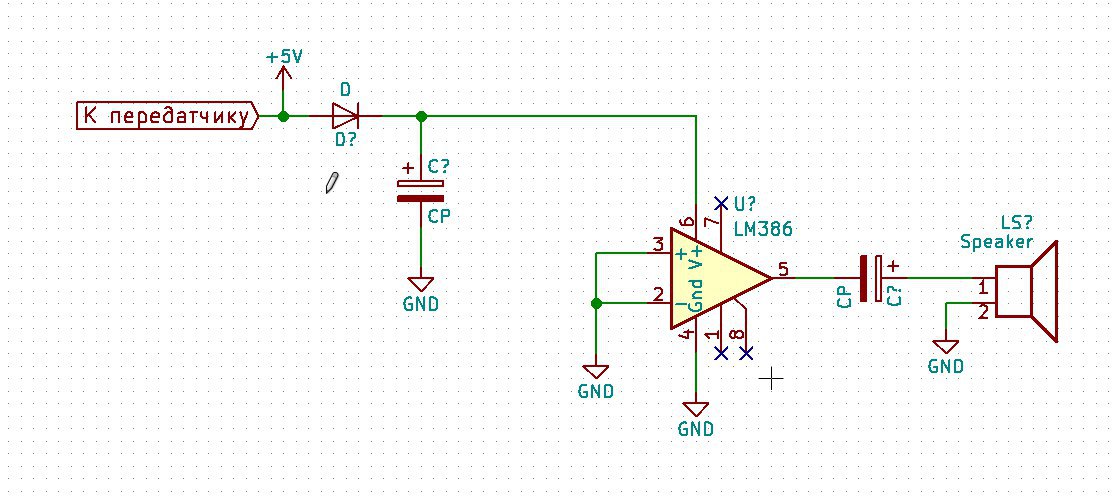

Линейник ставить не стал, т.к. обе части схемы питаются от одного и того же напряжения, поставил диод + сглаживающий конденсатор после. Все равно фонит ... даже с закороченными входами
Anonim
о, кикад
Maxim

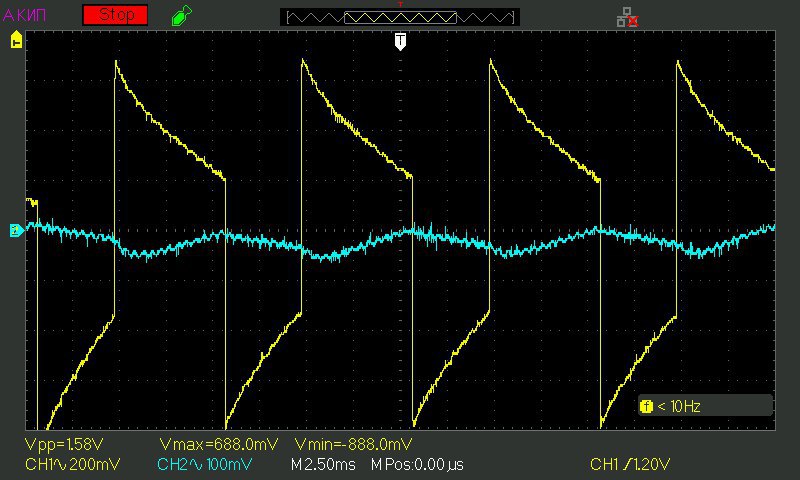

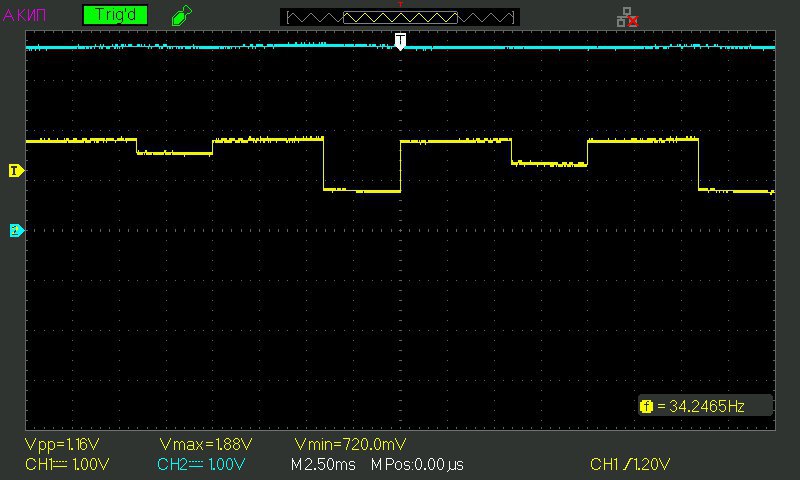

При этом осцилл говорит, что особого говна после диода нет Желтое - сигнал на динамике, синее питание. Если по питанию нет ничего - судя по всему, оно начало ловить наводки своими входными пинами То же самое с DC Coupling на обоих каналах и до разделительного конденсатора
Anonim
Фон какой?
Maxim
От работы радиомодуля, осциллограммы выше
Anonim
А радио модуль тут причем? Какой он.
