Прошу прощения, что прерываю. Я все со своим безобразием. Хотел посоветоваться по заливке полигонами земли. Насколько правильно будет разрезать их на 4 сегмента? Антенна, первый и второй усилитель, земля для mini-jack. Все точки свести к ноге большого конденсатора. Насколько это целесообразно в плане снижения взаимных наводок и помех?
Комментарии: 9
Eugene

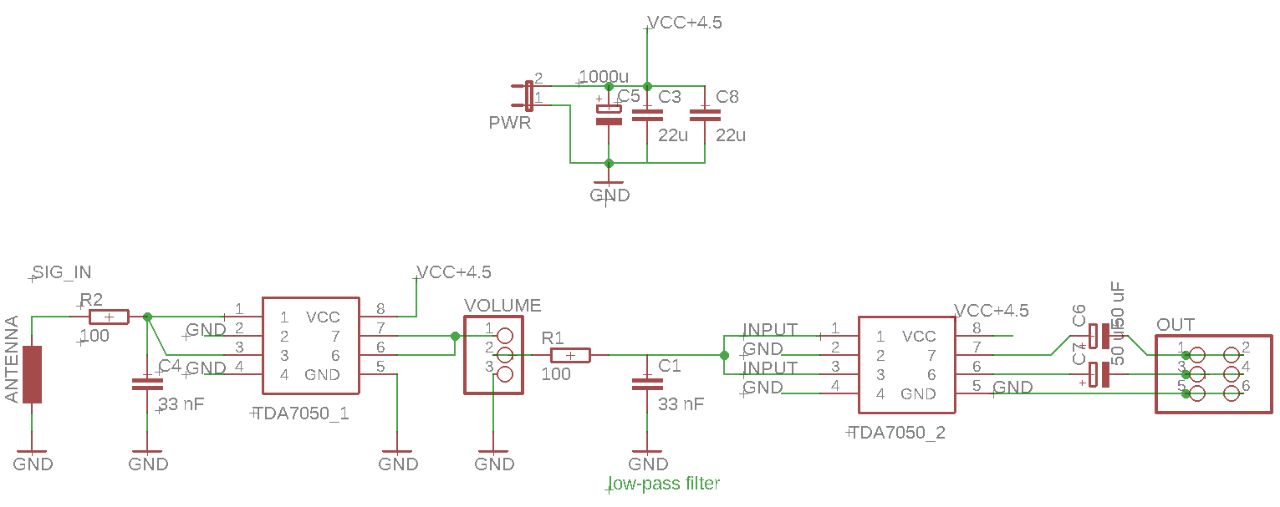

Я тогда вообще не понимаю, как оно в таком виде может работаь. Два канала оказываются в противофазе, а потом они закорачиваются. Схема правильно нарисована??
Sifun
где закорачиваются
Artem
6 и 7 нога на схеме
Eugene
Второй вопрос: R2C4, предполагается, выполняет роль НЧ-фильта. Однако, таковым он будет если выходное сопротивление источника мало. У вас же это катушка, выходное сопротивление которой индуктивное. В результате получается колебательный контур. Вы оценивали его резонансную частоту?
Anonim
Нет, не оценивал. Боюсь, квалификации не хватит. Я не в курсе был. Чем мне это грозит? Осциллографа нет, все эмпирически и на базе LTSpice Катушка там или 10 мГн или 15
Eugene
Вам надо эмпирически измерить индуктивность катушки. Формула для его резонансной частоты есть даже в школьном учебнике физики, это не проблема.
Anonim
Формулу я найду, не проблема. Что мне даст резонансная частота контура? Будет ли фильтр работать?
Eugene
При 10 мГн резонансная частота получается около 10 кГц, перепроверьте. Она же примерно и есть частота среза. Промоделируйте в LTSpice частотную характеристику, добавив последовательно с катушкой генератор напряжения. Посмотрите, устраивает ли она вас?
