Добрый ночи. Проконсультируйте пожалуйста. Монитор, была проблема со стабилитроном, шимкой и транзюком(питание шимки). Всё менянное. Подсветка появилась, но после продолжительного тестирования начал мигать(могу видео 10 сек скинуть) померид приходящее напряжение +15V на конденсаторах после транса, получил 16.8 в standBy, при попытке включения ламп присадка до 12-14 иногда 10 вольт, потом резкий рост напряжения до 19+ вольт, далее схема питания ламп гаснет(видимо по защите) и напряжение начинает потихоньку падать до 16.8. Конденсаторы вроде тоже менянные, есть правда. некое сомнение что все менял я. Куда копнуть можно?
Комментарии: 19
Th0r
Запитай инвертор от лабораторника
Igor
Трудно.
Humka
Да ладно, если после флейбека у него напряжение плавает стоит глянуть на ОС
Th0r
Там стабилизация по 5в обычно
Humka
431 Чойта 5? 12
Th0r
В мониторе 2 питания могут быть
Igor
+5 вольт к слову скачет от 4.8(после того как лампы тухнут) до 5.10 (при старте) и 4.98 в standby
Humka
Ну подсветка явно от 12
Igor
Даташит на 15
Th0r
А от чего?
Humka
Значит 15 Там повышайки же
Th0r
Инвертор жрет дохрена
Igor

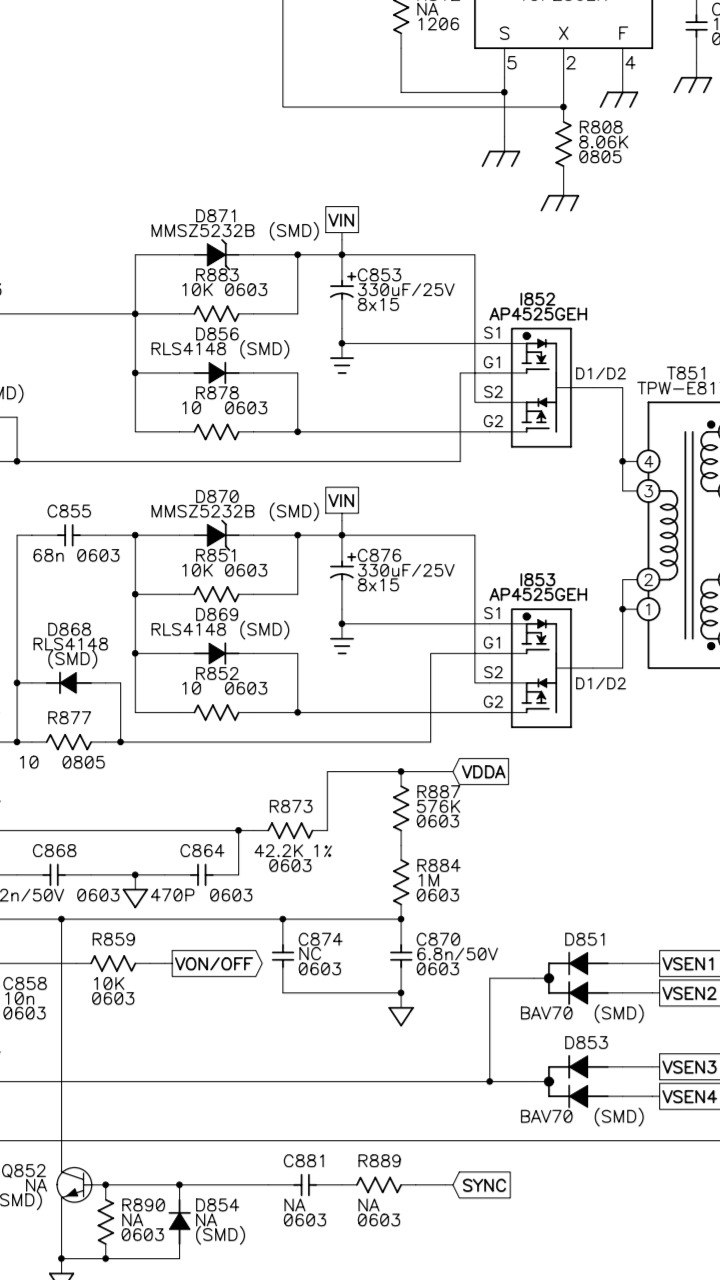

Так. Ещё один моментос. Сейчас со схемой скину. 2 стабилитрона перед мосфетами, один походу пробит, ибо с обоих его сторон напряжение одинаковое 16.8 на другом с одной стороны 13.8 с другой 16.8 Не спорю, считаю нормой.
Th0r
Запитай от атх бп, плюс амперметр ^
Igor
Ок. Вопрос может быть туп, вырубить линию питанию 15 В вольт через предохран и подать питание на инвертор с БП?
Igor

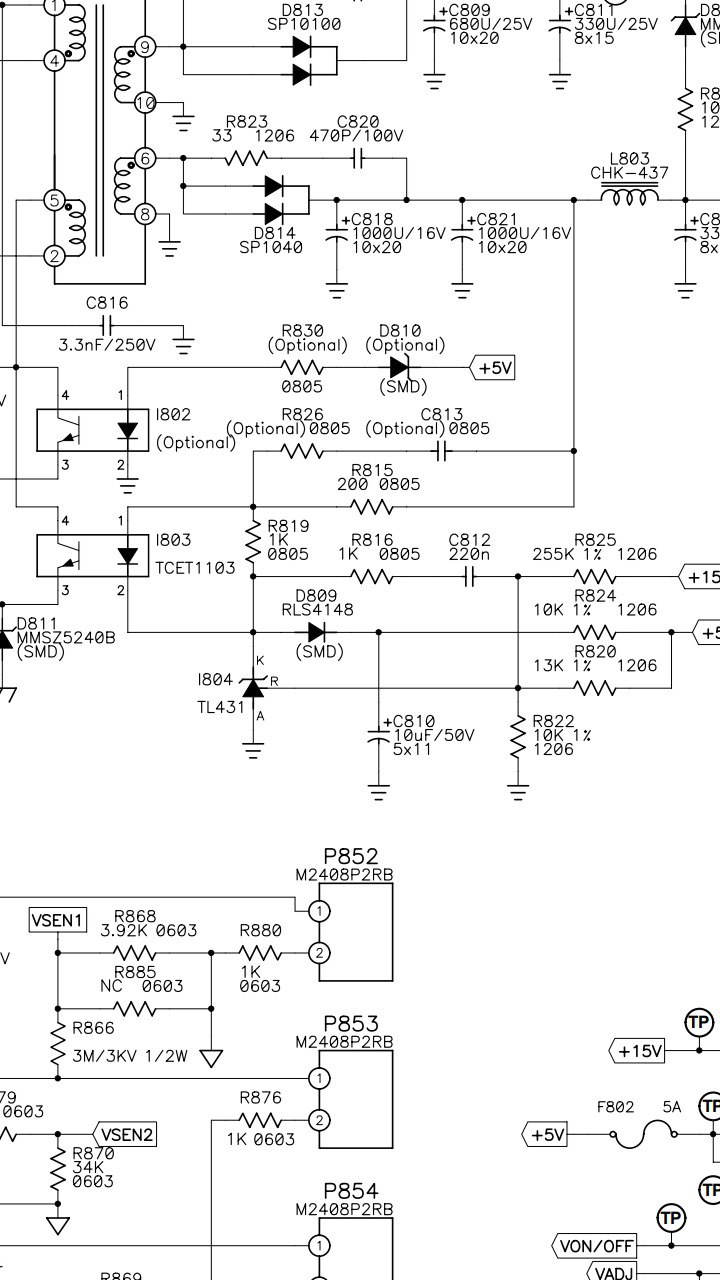

Выше не то место скинул. D870 и d871 Запитал. Те же яйца. Ток 5А в пике видел Предохранитель на +15V снял перед этим. В i804 - tl431 говорите может быть проблема?
Igor
Господин Евгений, вы приз не выйграли. Не lt431, заменил от греха подальше. Заметил интересный момент. Если не вставлять плату управления (та которая со скаллером) соответственно нет управления шимкой тот напряжение на линии +15 В примерно 14.8-15 вольт. Заменил оба мосфета, ибо один пальнулся.
Th0r
Запитай от атх бп, плюс амперметр
Humka
Тл494 поменяй, оптопару Ой, не тл
