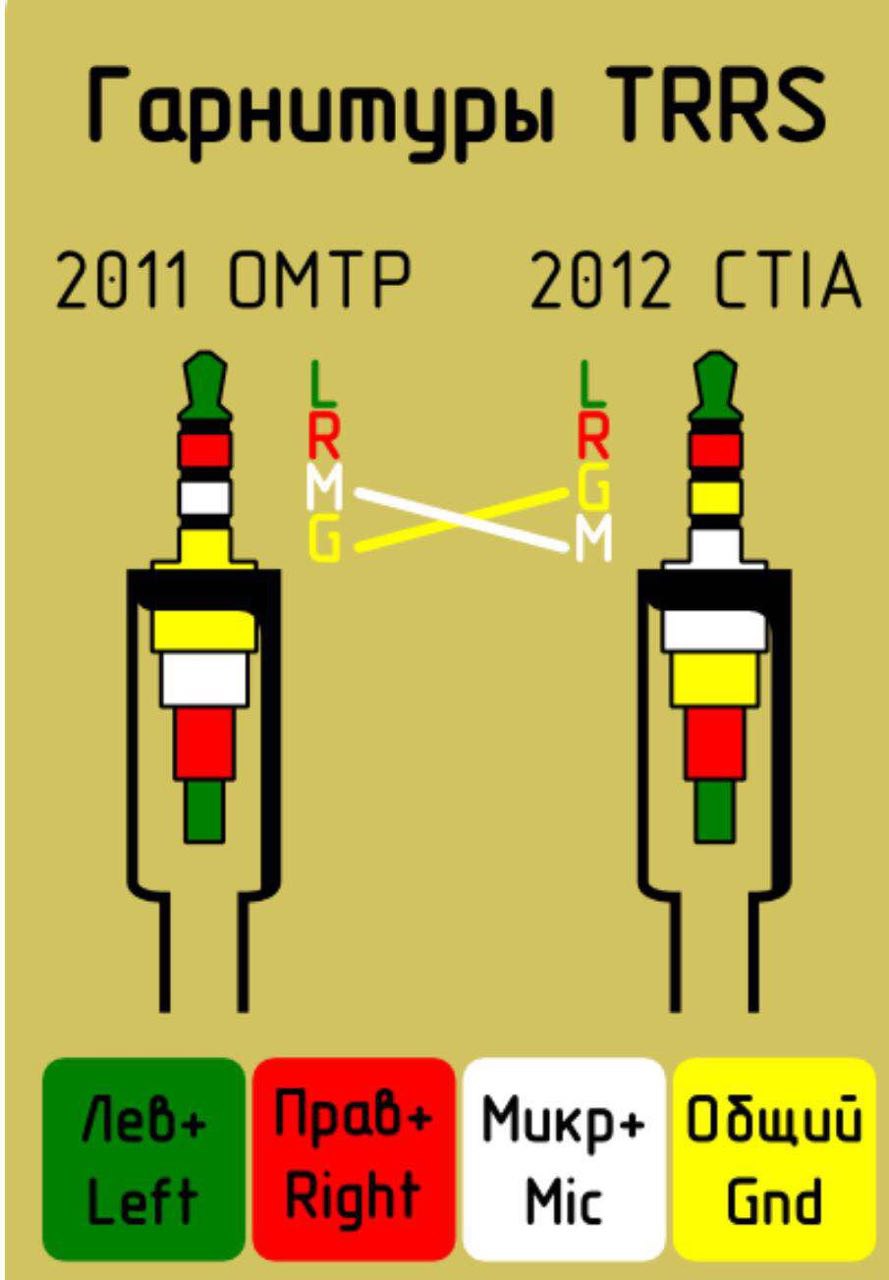

есть аудио процесор с диф. входом для микрофона, подключить можно конечно и просто когда минус микрофона с землёй объединён, пока не понимаю в чем разница когда так подключают и когда в диф режиме вот например смотрю на схему подключения в мобильном телефоне аналогового микрофона так там в диф. режиме, но схема включения совсем не понятна, сейчас отправлю скрин это схема подключения гарнитуры к смартфону, референс дизайн MTK (Mediatek) здесь минус микрофона не соединяется с землёй вообше там есть отсылка что здесь можно микрофон любой полярностью подключить и будет работать, как это я не могу понять смысл в том что есть 2 типа распиновки для шарнитур телефонных OMTP и CTIA, и вроде как схема включения выше позволяет перепутать полярность микрофона и будет работать, как это я не могу понять
Комментарии: 8
Th0r
ссылку на документ дай. и я думаю что вон тот треугольничек, который рядом с твоей красной линией - это символ земли, по крайней мере в другой схеме - именно так https://i.imgur.com/ZqopmCg.png
Andrew
Вот так гораздо понятнее
Eugene
да это символ земли, но он же там подписан, на схеме он только к джеку подключен (к пину который должен быть землёй, но в том и смысл что есть гарнитуры где это не земля) PDF со схемой не могу найти пока, ппробую сейчас
Th0r
подписано название цепи, а земля вся соединена с одинаковыми значками вот тут 13 страница
Semyon
Разве не весь ширпотреб под CTIA идет?
Eugene
не задавался вопросом таким, наверное вы правы, у меня тут схематехнические вопросы, это чисто для примера что такое есть в природе...
Semyon
Я пытался паять гарнитуры по схеме OMTP, звук говно, микрофон портит его.
Th0r
в той схеме что я скинул - стоит автоматический переключатель https://www.ti.com/lit/ds/symlink/ts3a226ae.pdf
